Display HAT Mini

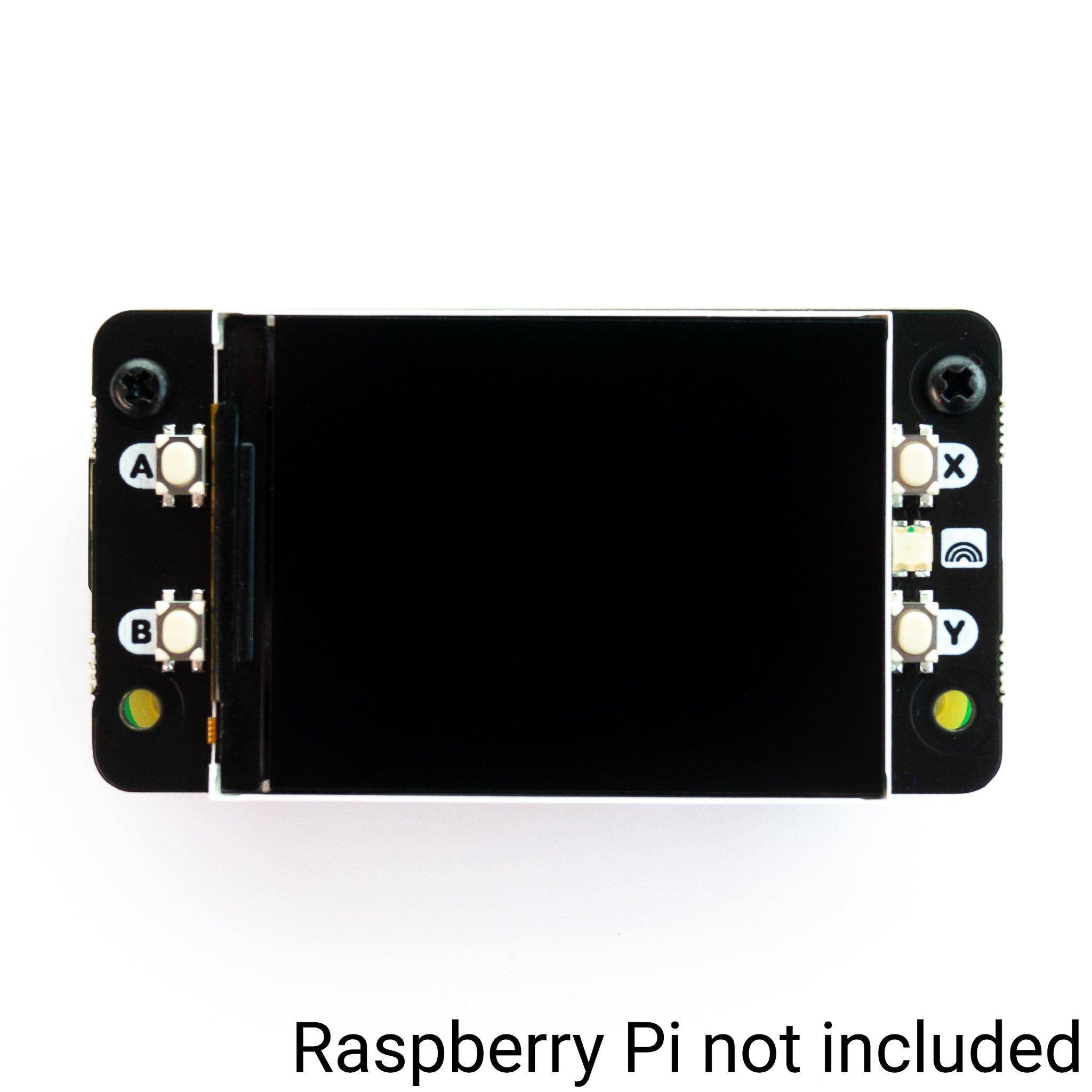

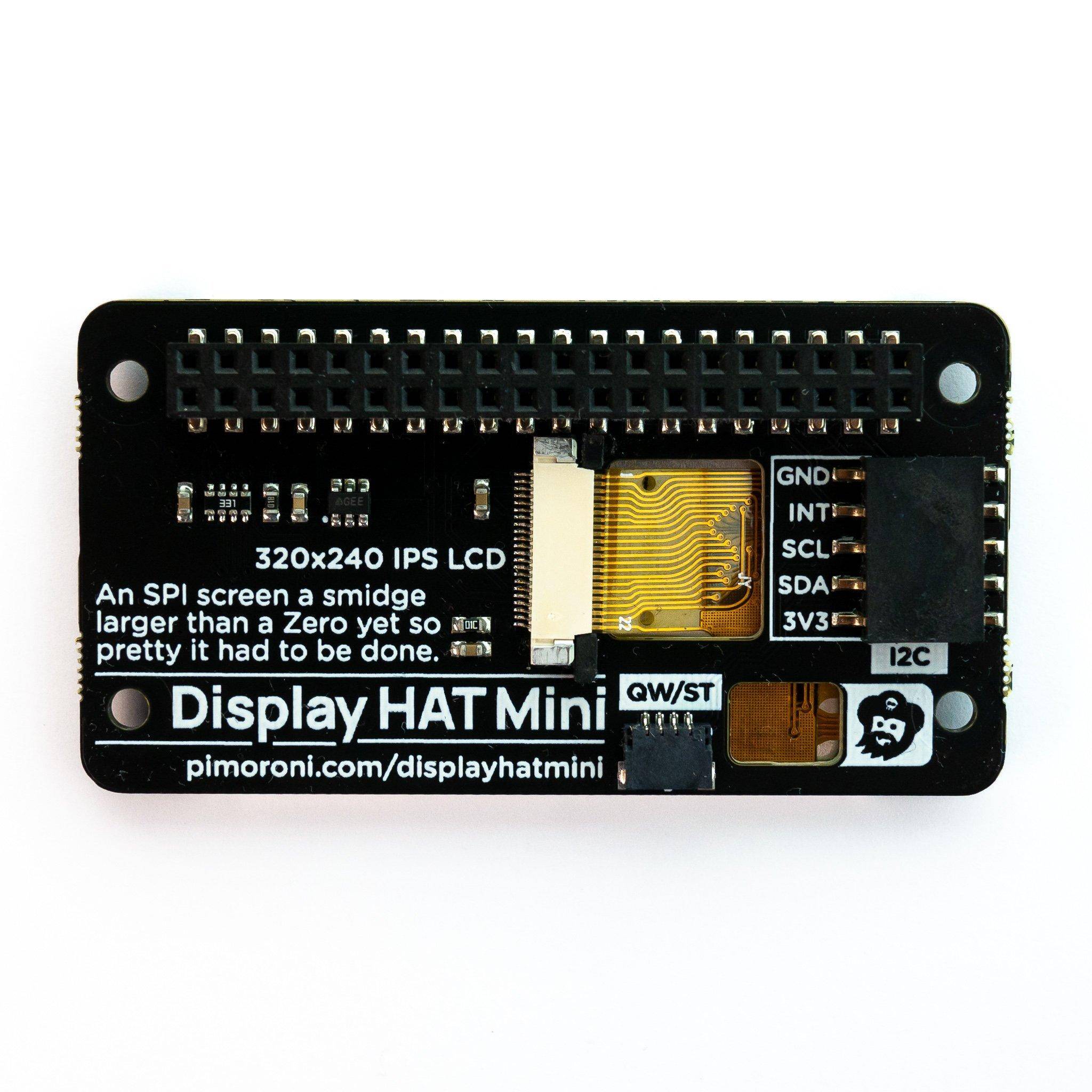

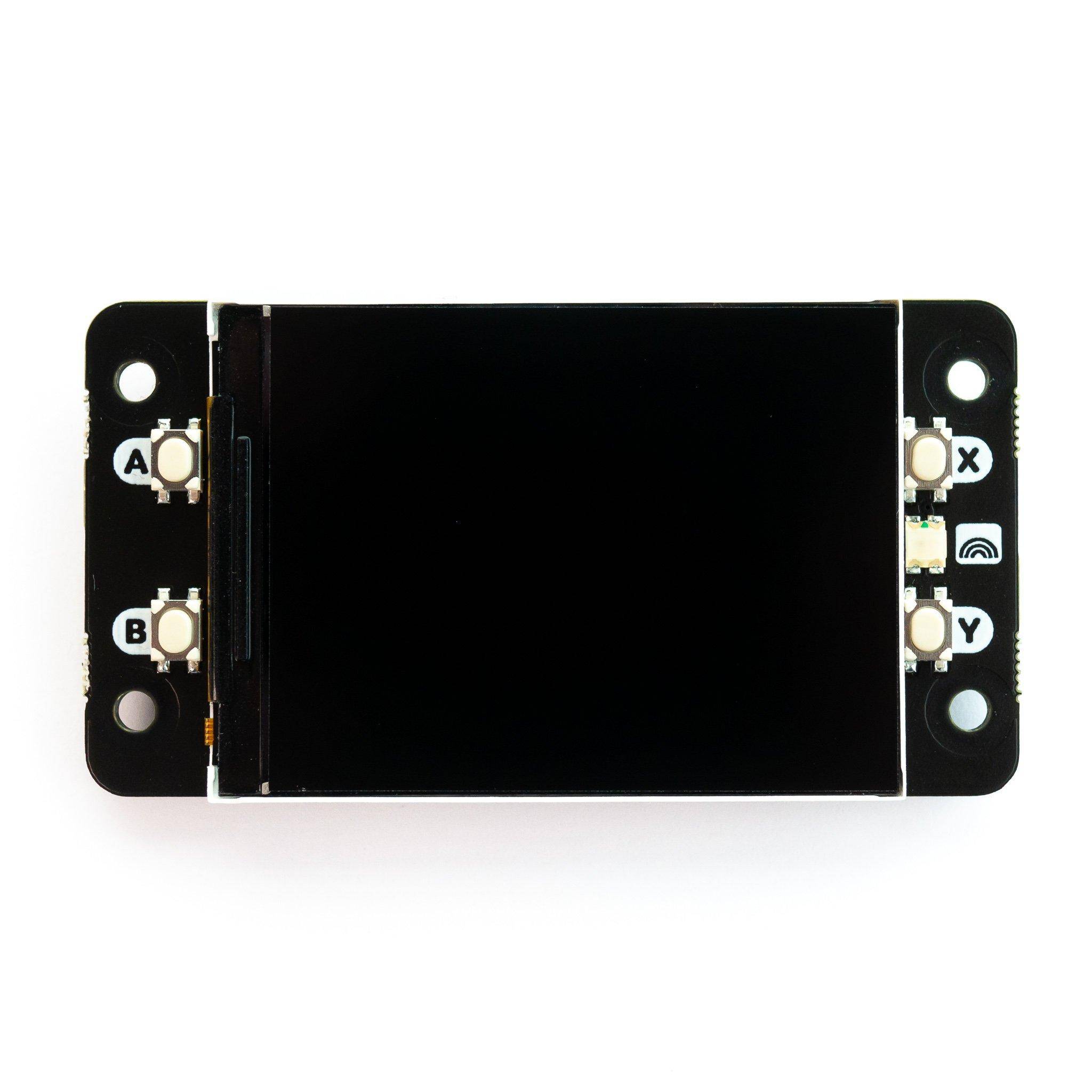

Display HAT Mini ist ein 2,0 Zoll großes IPS-LCD-Displaymodul mit einer Auflösung von 320 × 240 Pixeln, das über die SPI-Schnittstelle mit einem Raspberry Pi verbunden wird. Es bietet eine Farbtiefe von 18 Bit und ermöglicht die Darstellung von bis zu 65.000 Farben. Durch die IPS-Technologie besitzt das Display einen großen Betrachtungswinkel und eine hohe Farbgenauigkeit. Die integrierten vier Taster ermöglichen eine direkte Bedienung über physische Eingaben. Zusätzlich verfügt das Modul über eine RGB-LED zur Signalisierung von Statusinformationen sowie über einen Qw/ST-Anschluss (kompatibel mit Qwiic/STEMMA QT) und einen Breakout-Garden-/I2C-Header für die einfache Erweiterung mit Sensoren oder Aktoren.

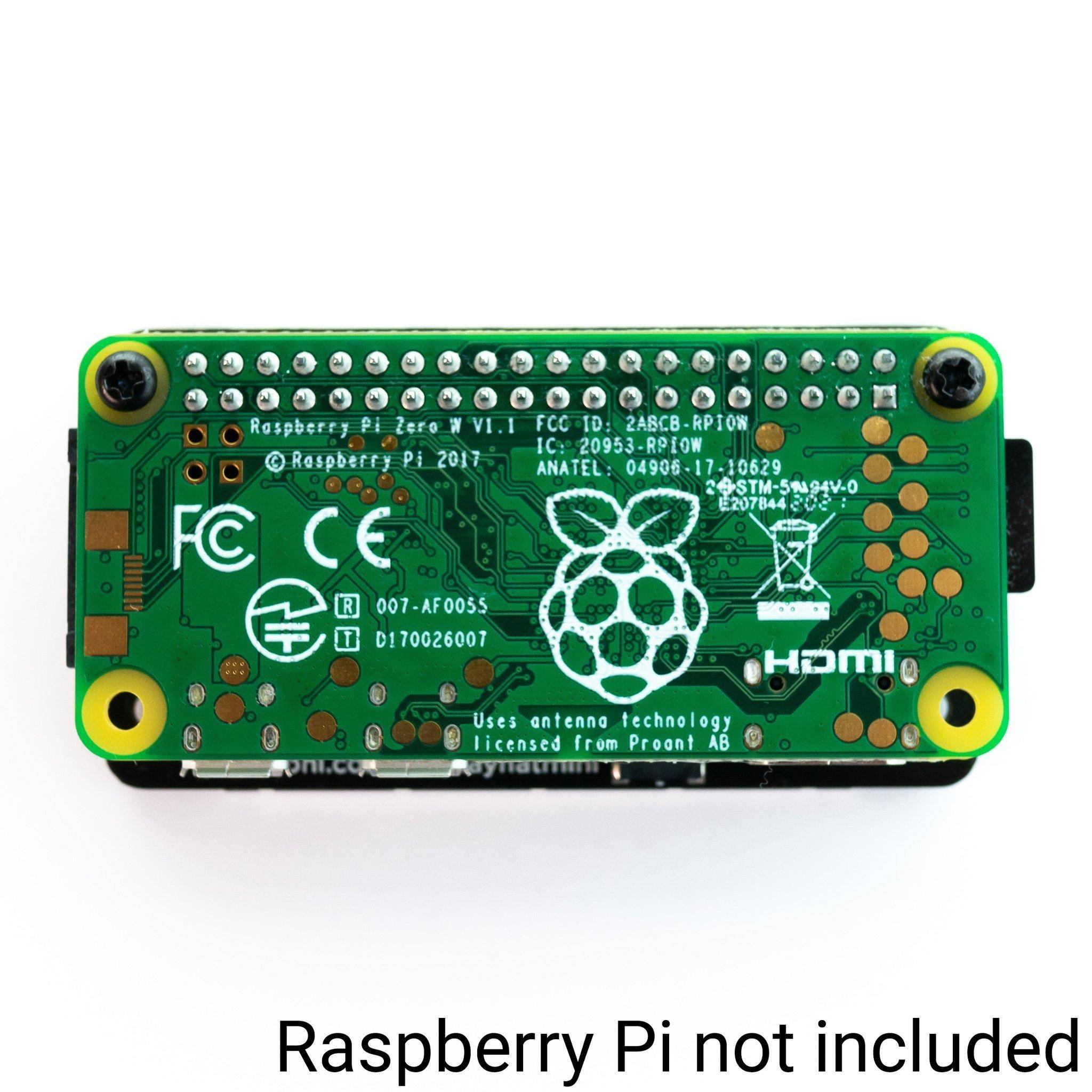

Das Display ist vollständig vormontiert und kann ohne Lötarbeiten an jedem Raspberry Pi mit 40-poliger GPIO-Leiste betrieben werden. Es eignet sich besonders gut für den Raspberry Pi Zero und wird mit passenden Abstandshaltern geliefert, um eine stabile Verbindung zwischen Display und Pi herzustellen. Aufgrund seiner Abmessungen überragt das Modul jedoch die typischen Maße eines Mini-HATs und ragt leicht über den Pi hinaus. Anwendungen umfassen unter anderem kompakte IoT-Steuerpanele, digitale Fotorahmen, Informationsanzeigen oder kleine Spielekonsolen für Retro-Gaming. Der 3:2-Bildschirm eignet sich gut für grafische Inhalte, Texte oder Animationen.
Die Softwareunterstützung umfasst Bibliotheken für Python, darunter die Display-HAT-Mini-Bibliothek sowie die ST7789-Bibliothek zur Ansteuerung des Displays. Beispielprogramme zeigen den Einsatz mit Pygame oder PIL zur Darstellung von Text, Formen und Animationen. Optional kann der Framebuffer-Treiber fbcp-ili9341 genutzt werden, um den Raspberry-Pi-Desktop auf dem kleinen Display darzustellen, was insbesondere bei benutzerdefinierten Retro-Konsolenanwendungen relevant ist.
Merkmale im Überblick
- 2,0 Zoll IPS-LCD mit 320 × 240 Pixeln Auflösung (~220 PPI)
- SPI-Ansteuerung, 18-Bit Farbtiefe (65.000 Farben)
- 4 integrierte Taster zur Bedienung
- Integrierte RGB-LED zur Statusanzeige
- Qw/ST-Anschluss (Qwiic / STEMMA QT-kompatibel)
- I2C-Breakout-Garden-Header zur Modul-Erweiterung
- Komplett vormontiert mit Lötleisten
- Alle Modelle des Raspberry Pi mit 40-poliger GPIO-Leiste
- Bildschirmgröße: 2,0 Zoll (ca. 5,08 cm)
- Auflösung: 320 × 240 Pixel
- Farbtiefe: 18 Bit (65.000 Farben)
- Displaytechnologie: IPS-LCD
- Schnittstelle: SPI
- Integrierte Steuerungstasten: 4 Taster
- Statusanzeige: RGB-LED
- Qw/ST-Anschluss für Erweiterungsmodule
- Breakout Garden/I2C-Header
- Abmessungen (inkl. Display und Header): ca. 65,5 mm × 35 mm × 9 mm
- Abmessungen mit Pi Zero + Abstandshalter: ca. 17 mm Tiefe
- Nutzbare Displayfläche: ca. 40,8 mm × 30,6 mm
- Vormontierte 40-polige Stiftleiste
- Kompatible Python-Bibliotheken: Display HAT Mini, ST7789
- Beispiele zur Nutzung mit Pygame und PIL enthalten
- Unterstützung von fbcp-ili9341 Framebuffer-Treiber
- Besondere Eignung für kleine Benutzeroberflächen und Retrospiele
- Verlängerte Bauform überragt Pi Zero um ca. 5 mm
- 1x Display HAT Mini
- 1x 2 × 10 mm Abstandshalter
