Beschreibung
Übersicht

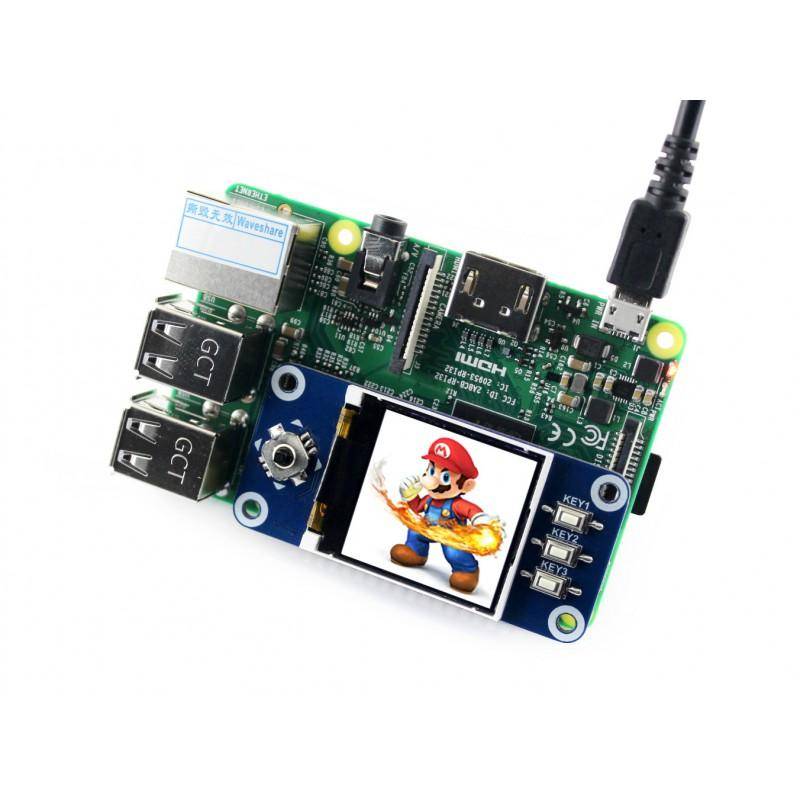

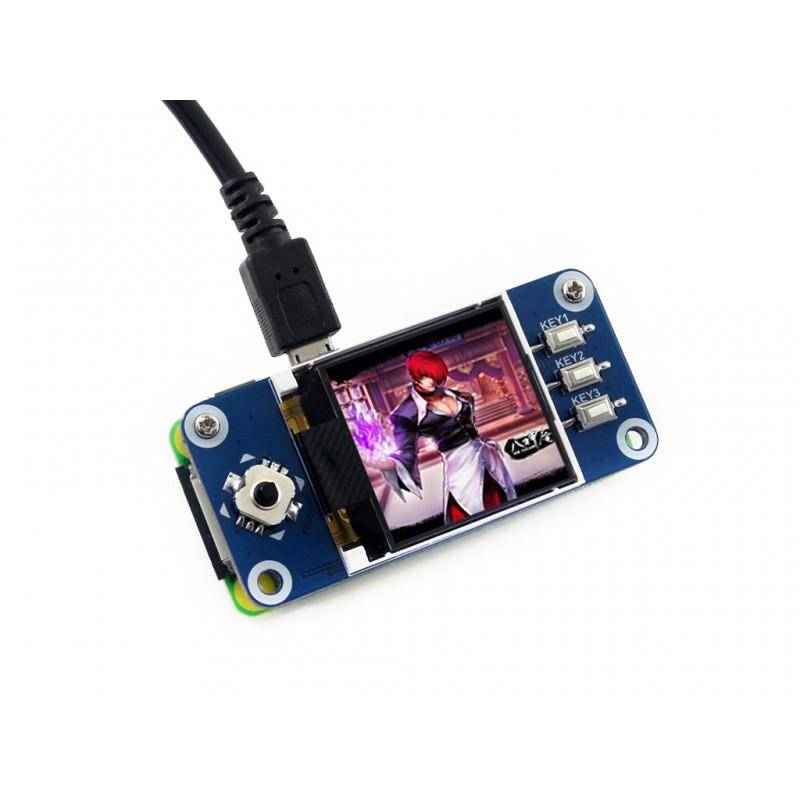

Mit diesem kleinen LCD HAT kann ein Raspberry Pi um ein 1,44" SPI Display, 4-Wege Joystick und 3 Taster erweitert werden
Eigenschaften
- Kompatibel mit allen Raspberry Pi Modellen mit 40-Pin GPIO Schnittstelle
- Durch pHAT Formfaktor ideal für Raspberry Pi Zero
Spezifikationen
- Treiber IC: ST7735S
- Interface: SPI
- Display Farben: RGB, 65T Farben
- Auflösung: 128x128
- Hintergrundbeleuchtung: LED
- Betriebsspannung: 3,3V
| SYMBOL | Raspberry Pi PIN (BCM) | DESCRIPTION |
|---|---|---|
| KEY1 | P21 | Button 1/GPIO |
| KEY2 | P20 | Button 2/GPIO |
| KEY3 | P16 | Button 3/GPIO |
| Joystick Up | P6 | Joystick Up |
| Joystick Down | P19 | Joystick Down |
| Joystick Left | P5 | Joystick Left |
| Joystick Right | P26 | Joystick Right |
| Joystick Press | P13 | Joystick Press |
| SCLK | P11/SCLK | SPI clock input |
| MOSI | P10/MOSI | SPI data input |
| DC | P25 | Data/Command selection (high for data, low for command) |
| CS | P8/CE0 | Chip selection, low active |
| RST | P27 | Reset, low active |
| BL | P24 | Backlight |
Lieferumfang
- 1.44inch LCD HAT
- 2x Schraubenset
Dokumentation / Downloads
- https://www.waveshare.com/wiki/1.44inch_LCD_HAT
