Beschreibung

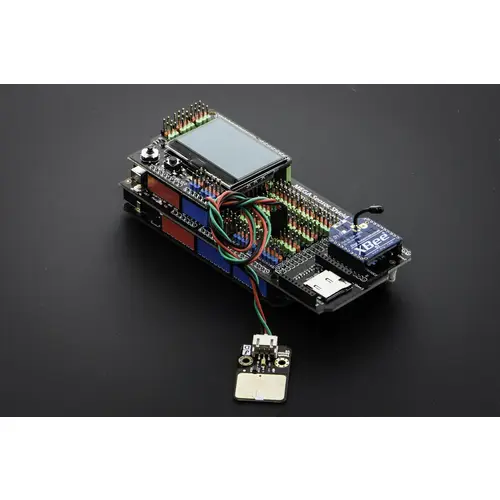

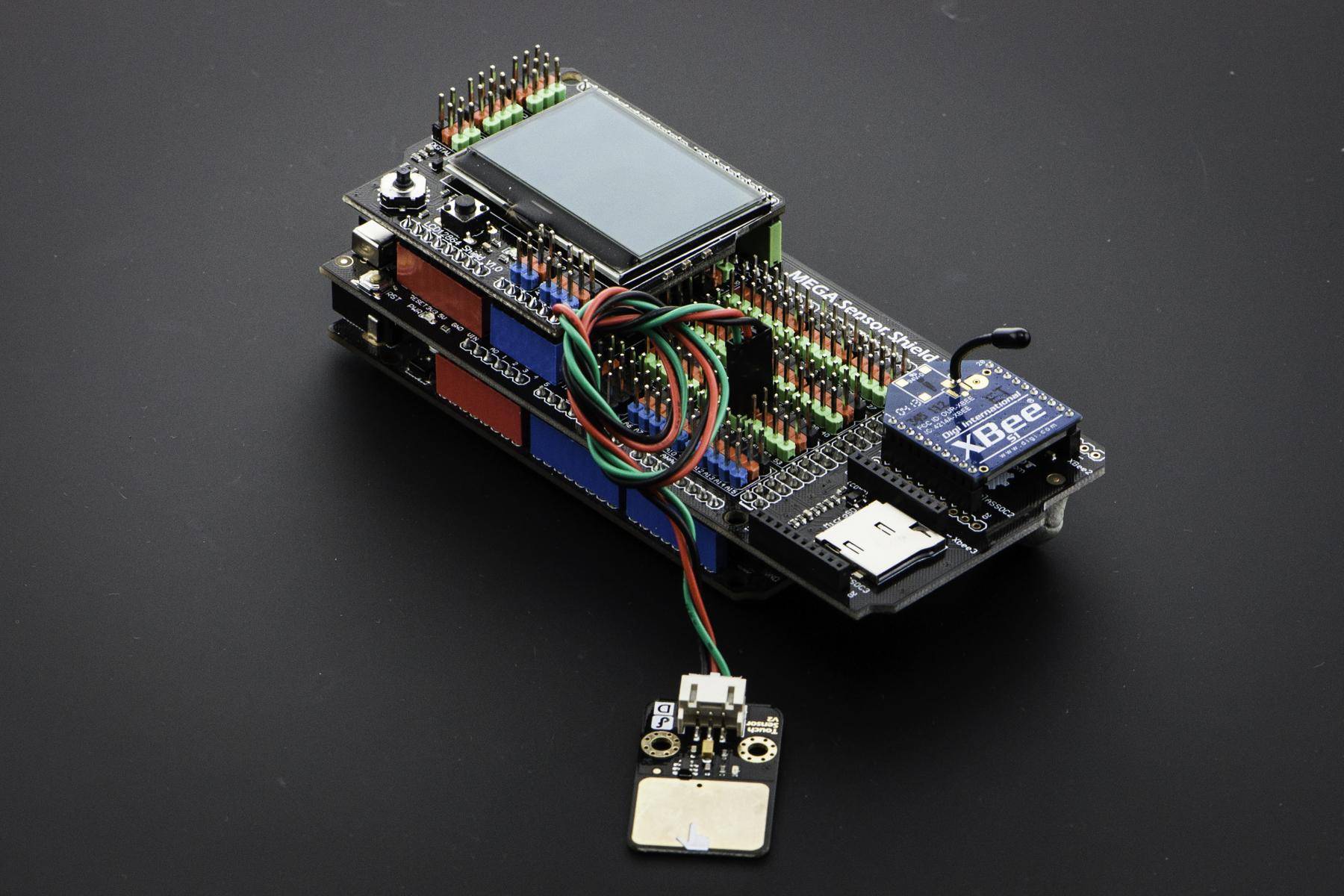

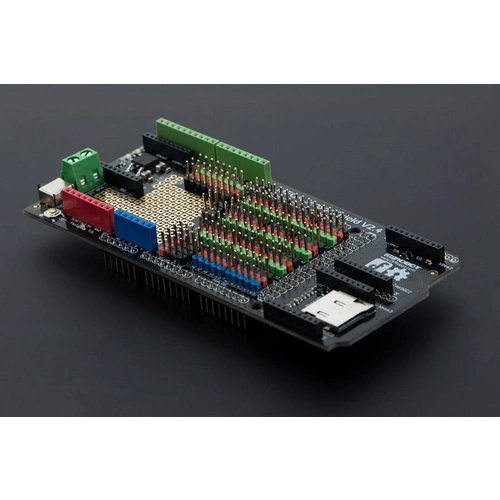

Gravity: IO Sensor Shield für Arduino Mega Due
Ein leistungsstarkes Erweiterungsshield für das Arduino Mega Due, das mit umfassenden Kommunikations- und Speicherfunktionen ausgestattet ist. Es bietet Anschlussmöglichkeiten für die meisten auf dem Markt erhältlichen Arduino-Shields und integriert neben drei Xbee-Slots auch einen MicroSD-Slot für erweiterte Anwendungen. Ein zusätzlicher Prototyping-Bereich fördert kundenspezifische Projektanpassungen.
58 Verfügbare Pins
- Digitalpins (40): Pins 14 bis 53 - Verwendung für digitale Ein-/Ausgabe.
- Analogpins (10): Pins 6 bis 15 - Verwendung für analoge Sensorinputs.
- PWM-Pins (8): Pins 2 bis 9 - Unterstützung für Pulsweitenmodulation zur Steuerung von Aktoren wie Motoren und LEDs.
- Kompatibel mit einer Vielzahl von Arduino-Shields und spezifisch mit Arduino Mega Boards, DFRobot megaADK und Arduino megaADK.
- Unterstützt bis zu drei Xbee-Slots und einen MicroSD-Slot, um komplexe Kommunikationsaufgaben und Datenspeicheranforderungen zu erfüllen.
- Beinhaltet einen umfangreichen Prototyping-Bereich, der die Erweiterung und Anpassung von Projekten vereinfacht.
- Digitalpins 14 bis 53, Analogpins 6 bis 15 und PWM-Pins 2 bis 9 bieten eine Vielzahl an Anschlussmöglichkeiten für verschiedene Sensoren und Module.
- Jeder Xbee-Slot ist unterschiedlich an die seriellen Ports angebunden, was eine vielseitige Verwendung ermöglicht.
- Kompatibel mit den meisten Arduino-Shields
- Kompatibel mit Arduino Mega Boards / DFRobot megaADK / Arduino megaADK
- Erweiterte TTL-Verbindungspins für vier serielle Ports

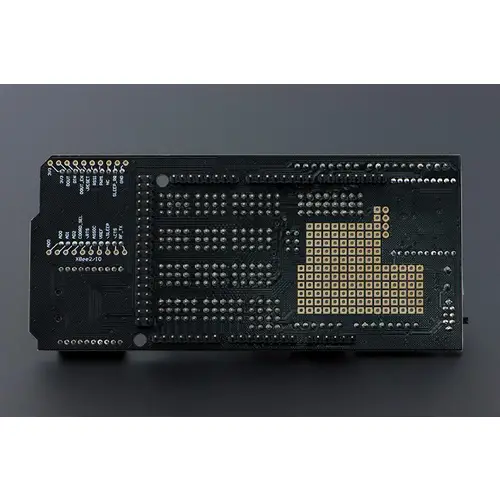

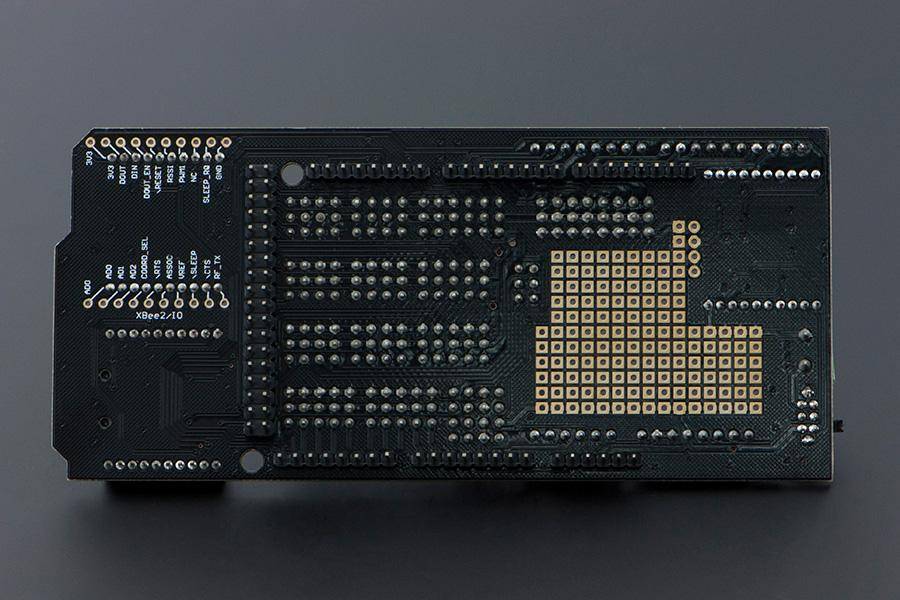

- DIP-Prototyping-Bereich
- 3 Xbee-Slots, jeweils verbunden mit Serial, Serial1(), Serial2()
- 1 MicroSD-Slot
- Stromversorgungsschalter zwischen Arduino Mega oder extern
- Größe: 125 x 57 mm

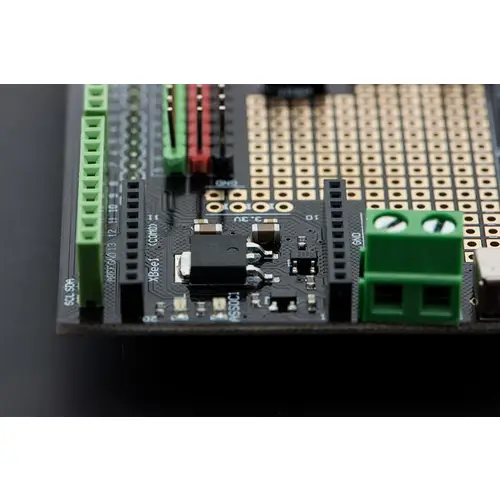

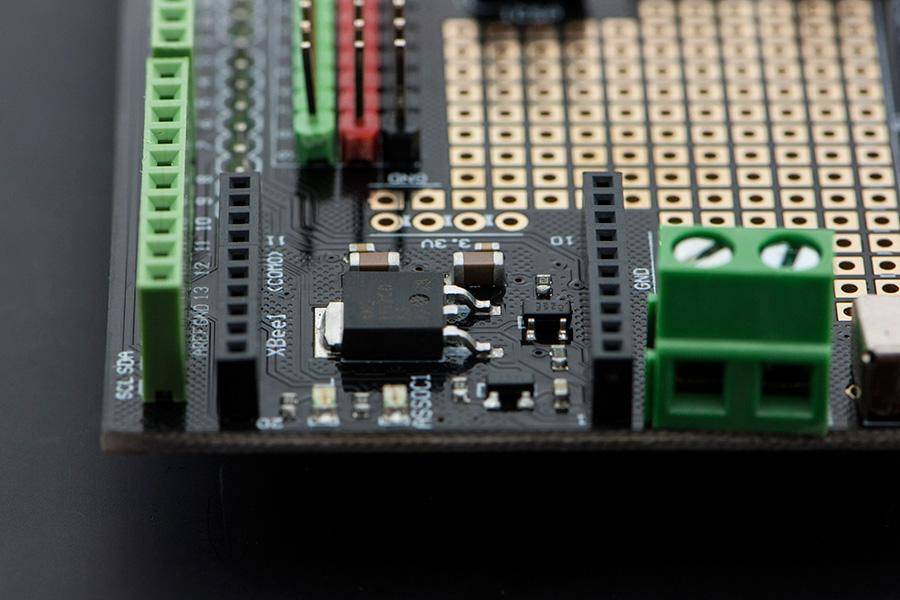

- Integrierter 3.3V-Spannungsregler, bequemer Reset-Knopf und Standard-LED an Bord für Tests und Debugging.

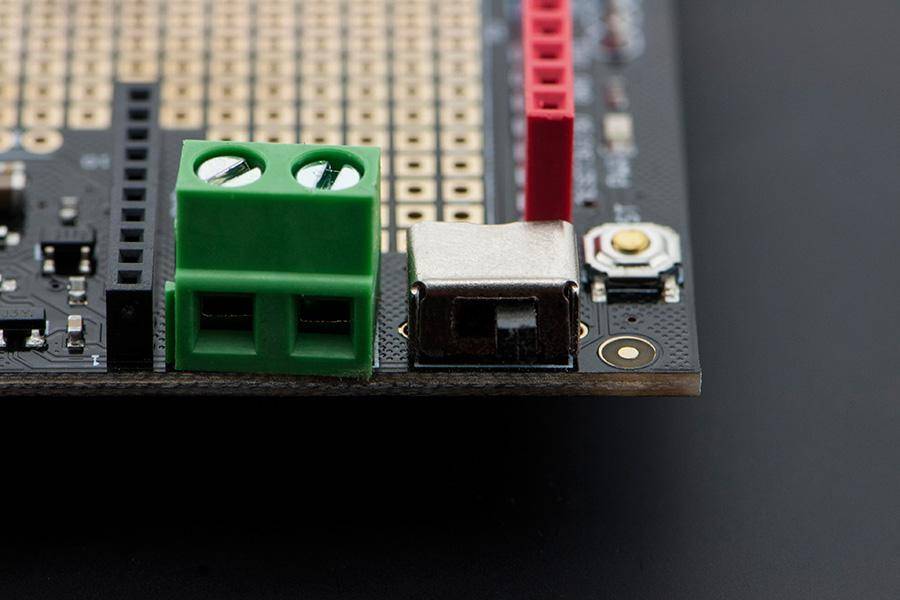

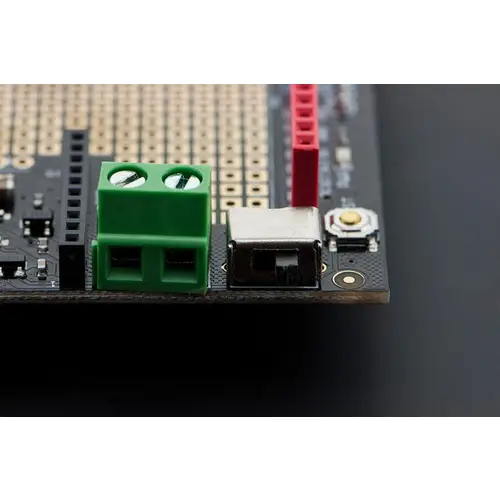

- Externer Stromanschluss für Servos, nutzbar für die Stromversorgung eines großen Servo-Arrays direkt vom Mega.
- 1x Gravity: IO Sensor Shield
