HyperPixel 4.0 Square, 4.0" High-Res Display für Raspberry Pi (ohne Touch)
Das HyperPixel 4.0 Square ist ein quadratisches 4.0-Zoll-HD-Display mit hoher Pixeldichte und schnellem DPI-Interface für Raspberry Pi-Modelle mit 40-Pin-GPIO. Im Unterschied zu klassischen rechteckigen Modellen bietet diese Variante ein quadratisches 720×720 Pixel IPS-Panel (72 × 72 mm) mit einer Farbtiefe von 18 Bit (262.144 Farben) bei 60 FPS. Das Display verfügt über einen weiten Betrachtungswinkel von 160 Grad und eignet sich besonders für Benutzeroberflächen, Steuerpanels oder Spiele mit quadratischem Layout wie Pico-8.

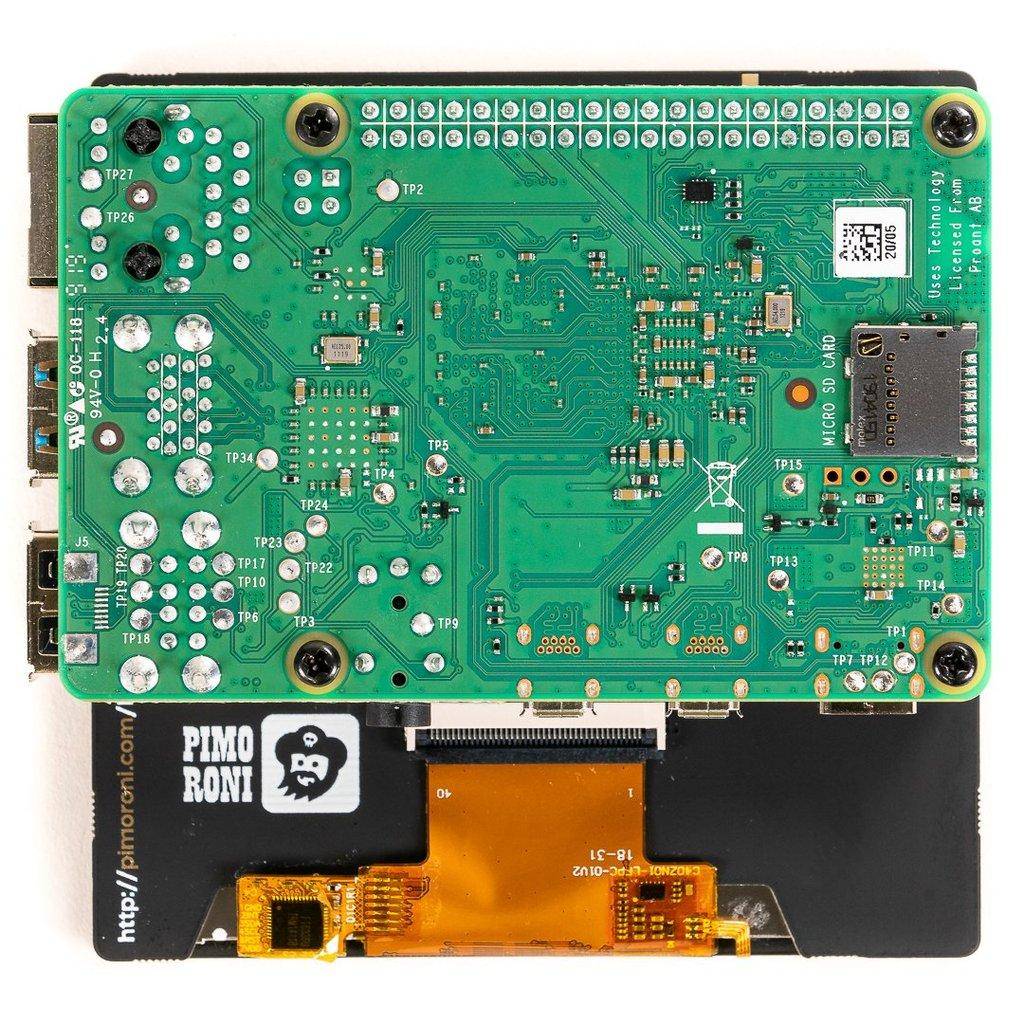

Der Anschluss erfolgt direkt über die GPIO-Leiste. Für den Einsatz mit größeren Raspberry Pi-Modellen ist ein zusätzlicher 40-Pin-Header im Lieferumfang enthalten, um die nötige Höhe auszugleichen. Beim Einsatz mit Raspberry Pi Zero kann das Modul direkt aufgesteckt werden. Ein beiliegendes Standoff-Set ermöglicht die sichere mechanische Befestigung auf dem Raspberry Pi.
HyperPixel 4.0 Square nutzt ein schnelles DPI-Interface, das eine bis zu fünffach höhere Datenrate im Vergleich zu SPI-Displays ermöglicht. Aufgrund der vollständigen Nutzung der GPIO-Pins sind parallele HATs oder Module über denselben GPIO-Anschluss nicht möglich. Eine alternative I2C-Schnittstelle ist jedoch rückseitig herausgeführt und ermöglicht den Anschluss von I2C-Geräten parallel zum Display.
Merkmale im Überblick
- 4.0" IPS-Display im quadratischen Format (72 × 72 mm)
- Auflösung: 720 × 720 Pixel (~254 ppi)
- 18-Bit Farbtiefe (262.144 Farben)
- Bildwiederholrate: 60 FPS
- Schnelles DPI-Interface für hohe Datenrate
- Weitwinkelanzeige mit 160° Betrachtungswinkel
- Inklusive zusätzlichem 40-Pin-Header für hohe Raspberry Pi Modelle
- Abstandshalter-Set zur sicheren Montage enthalten
- Alle Raspberry Pi Modelle mit 40-Pin-GPIO
- Besonders geeignet für Pi Zero, Pi Zero W und Pi Zero 2
- Paneltyp: IPS
- Größe: 4.0 Zoll (72 × 72 mm Anzeigefläche)
- Auflösung: 720 × 720 Pixel
- Farbtiefe: 18 Bit (262.144 Farben)
- Betrachtungswinkel: 160°
- Bildrate: 60 FPS
- Abmessungen: 75 × 80 × 8.9 mm (inkl. Header und Display)
- Rückseitig herausgeführte alternative I2C-Schnittstelle für Sensoren und Erweiterungen
- GPIO vollständig belegt, keine gleichzeitige Nutzung weiterer HATs möglich

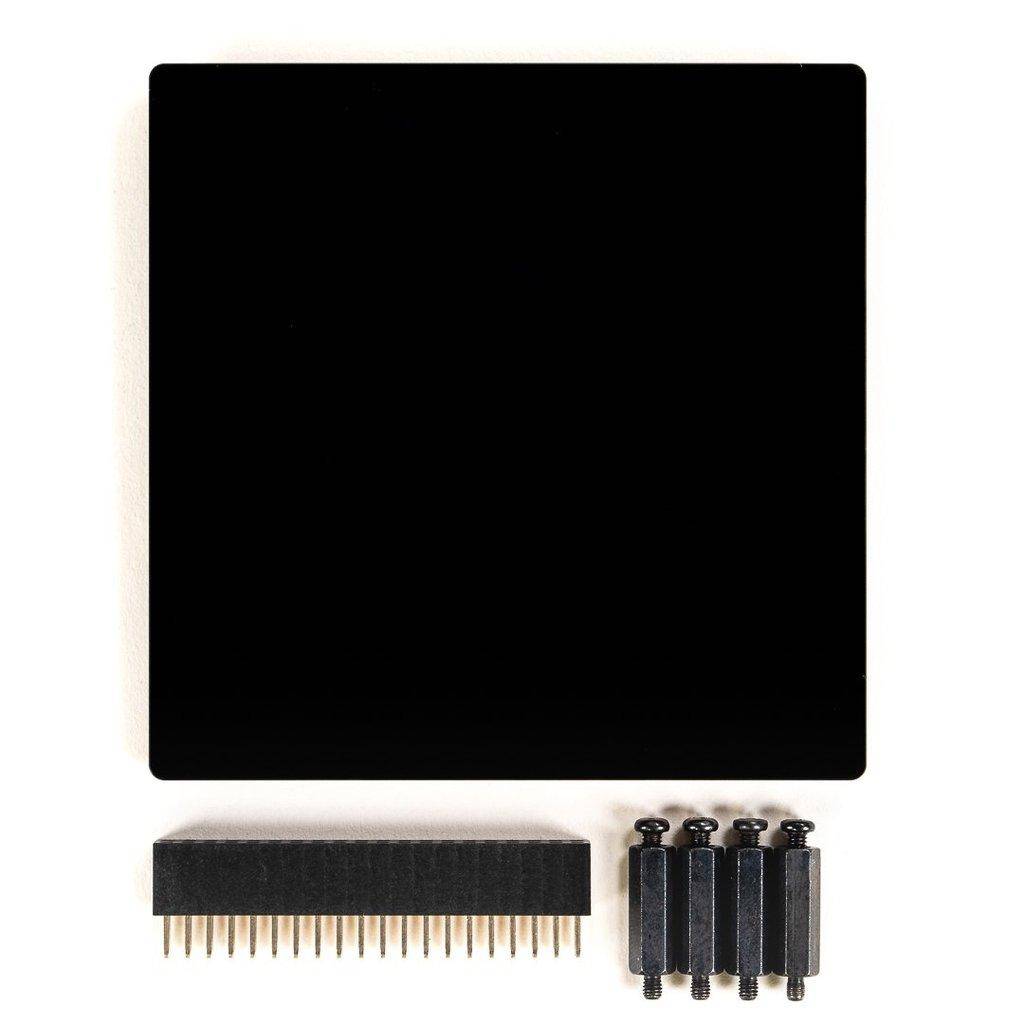

- 1× HyperPixel 4.0 Square Display (non-touch)
- 1× 40-Pin-Erweiterungsheader
- 1× Abstandshalter-Schraubenset
