Adafruit 2.23" Monochromes OLED Bonnet für Raspberry Pi

Beschreibung

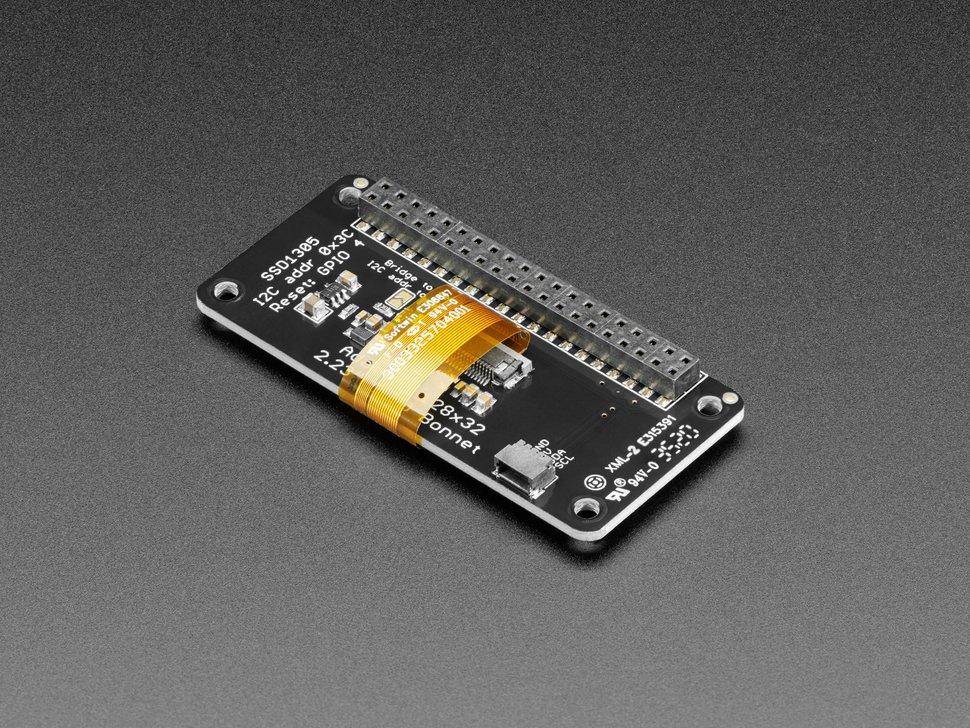

Adafruit 2.23" Monochromes OLED Bonnet für Raspberry Pi

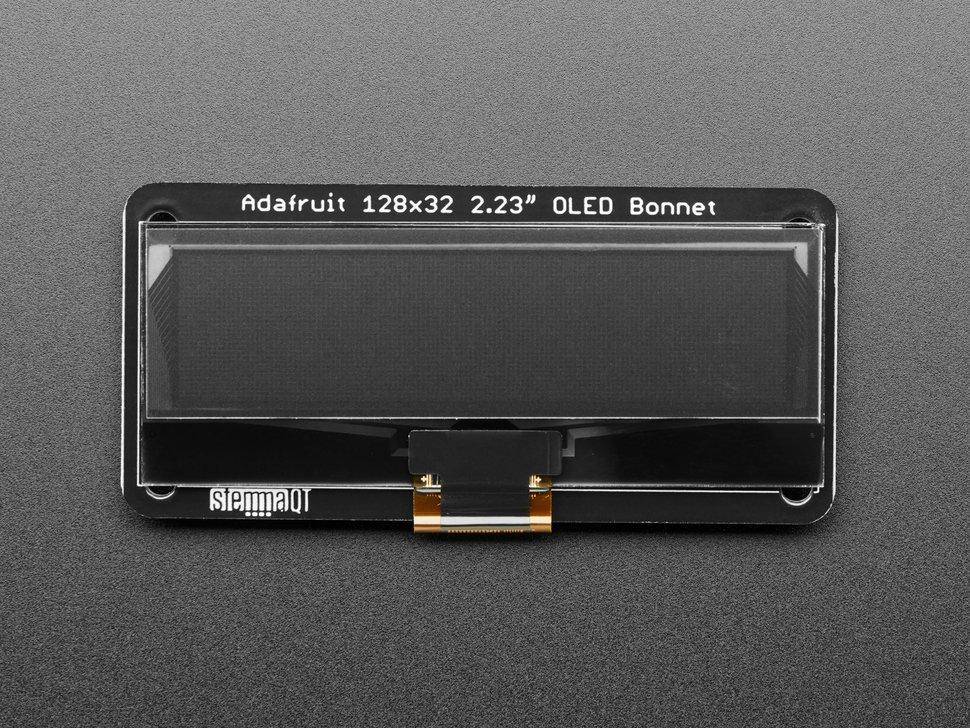

Das Adafruit 2.23 Zoll große monochrome OLED Bonnet ist ein direkt aufsetzbares Anzeigemodul für alle Raspberry Pi-Modelle mit 2×20-Pin-GPIO-Anschluss. Das Modul verfügt über ein 128×32 Pixel großes OLED-Display mit weißer Darstellung. Die Anzeigeeinheit nutzt die I2C-Schnittstelle sowie GPIO #4 für den Reset. Dadurch bleiben zahlreiche GPIOs für weitere Komponenten wie Taster, LEDs oder Sensoren frei.

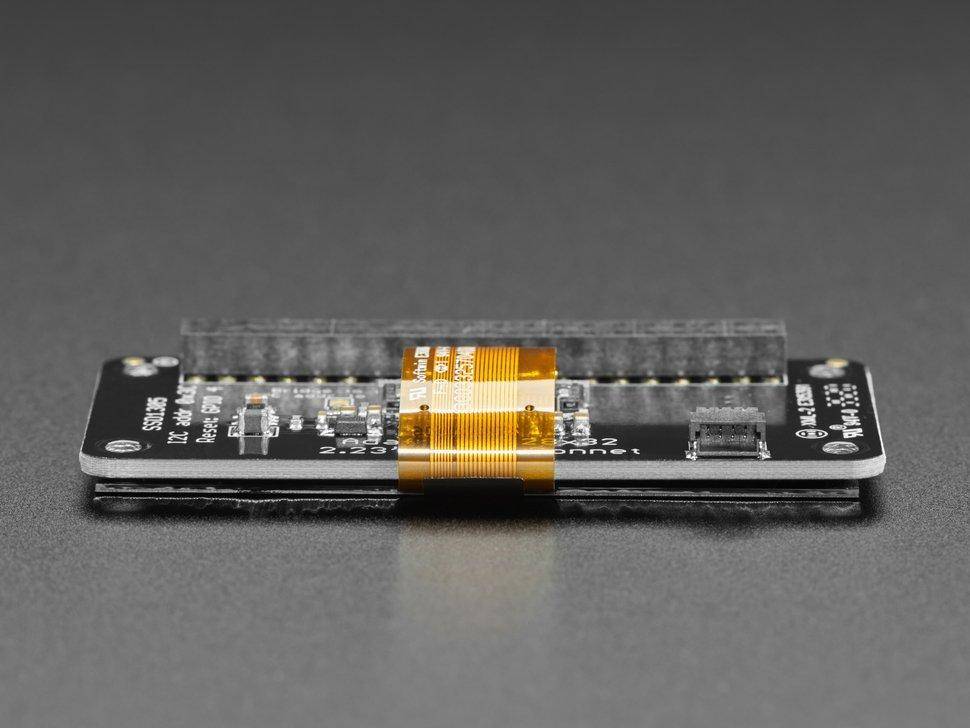

Im Vergleich zum kleineren PiOLED-Modul bietet dieses Display dieselbe Auflösung, jedoch in deutlich größerer Darstellungsfläche und besserer Lesbarkeit, auch aus weiterer Entfernung. Da das OLED selbstleuchtend ist, wird keine Hintergrundbeleuchtung benötigt, was den Stromverbrauch senkt und ein hohes Kontrastverhältnis ermöglicht. Das Modul eignet sich für kompakte Gehäuse mit offener Oberseite, da es flach auf dem Raspberry Pi aufliegt.

Zur Nutzung steht eine Python-Bibliothek für den SSD1305-Treiberchip bereit. Diese erlaubt das Zeichnen von Texten, Bildern und einfachen Animationen über die Python Imaging Library. Interne Tests zeigen eine Bildwiederholrate von bis zu 30 FPS, wodurch auch bewegte Inhalte möglich sind. Das Bonnet wird vollständig vormontiert geliefert und kann direkt verwendet werden. Es ist kompatibel mit Raspberry Pi B+, Pi 2, Pi 3, Pi 4, Pi 5, Pi Zero sowie allen anderen Modellen mit 2×20-Pin-GPIO-Leiste.

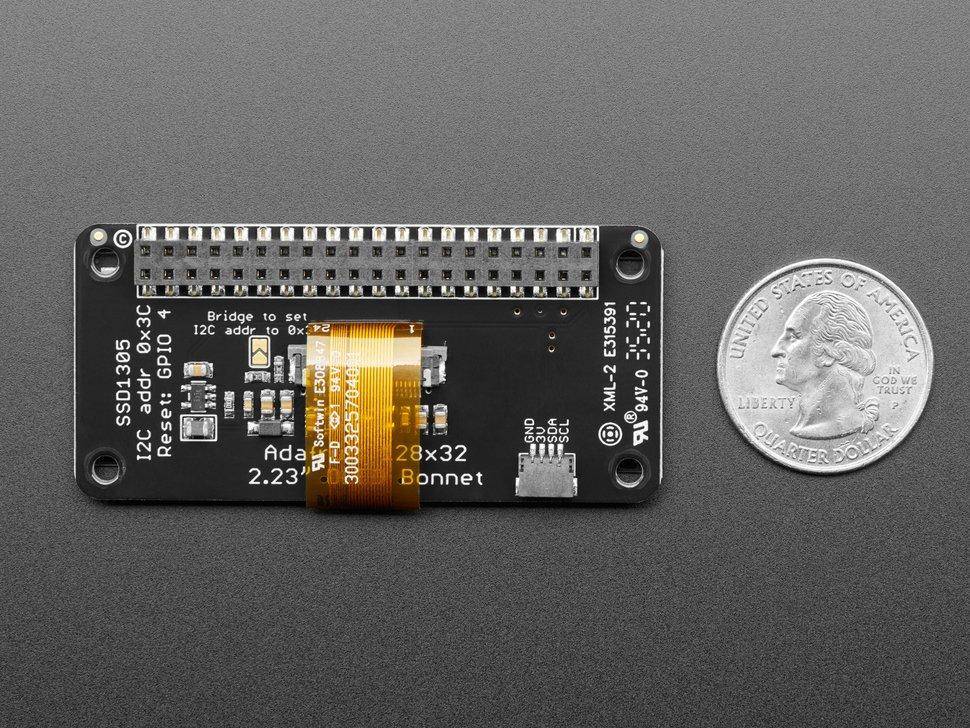

Auf der Unterseite befindet sich zusätzlich ein Qwiic/STEMMA QT-Anschluss zur einfachen Integration von I2C-basierten Sensoren und Erweiterungen. OLED-Displays bestehen aus vielen organischen Leuchtdioden, die mit der Zeit an Helligkeit verlieren können. Um eine gleichmäßige Darstellung zu erhalten, sollte das Display bei Nichtgebrauch deaktiviert werden.

Merkmale im Überblick

• Monochromes OLED-Display mit 2.23 Zoll Diagonale
• Auflösung: 128 × 32 Pixel, weiße Darstellung
• I2C-Datenübertragung mit zusätzlichem Reset über GPIO #4
• Keine Hintergrundbeleuchtung erforderlich
• Qwiic/STEMMA QT Anschluss für I2C-Erweiterungen
• Komplett vormontiert, sofort betriebsbereit

• Alle Raspberry Pi-Modelle mit 2×20 GPIO-Anschluss
• STEMMA QT- / Qwiic-kompatible I2C-Geräte

• Displaytyp: OLED, monochrom, selbstleuchtend
• Bilddiagonale: 2.23 Zoll
• Auflösung: 128 × 32 Pixel
• Treiberchip: SSD1305
• Schnittstellen: I2C, GPIO #4 (Reset), Qwiic/STEMMA QT
• Update-Rate: ca. 30 FPS (testweise)

• Geeignet für flache Gehäuse mit freier Oberseite
• Python-Bibliothek verfügbar mit Unterstützung für Text und Grafik
• OLED-Pixel können bei Dauerbetrieb über 1000 h an Helligkeit verlieren

• 1× Adafruit 2.23" OLED Bonnet für Raspberry Pi (vorgelötet)

• Adafruit CircuitPython SSD1305 Bibliothek (GitHub)
