Beschreibung

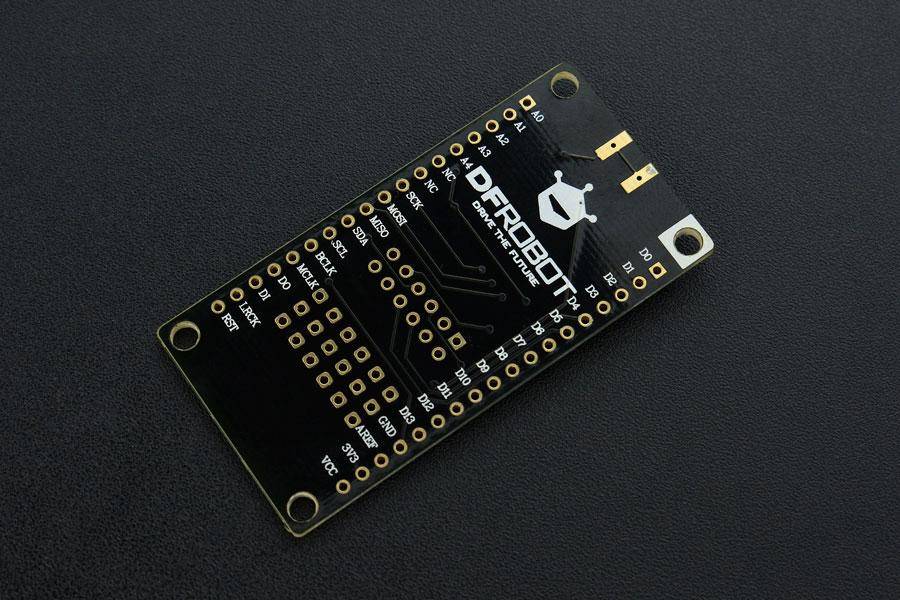

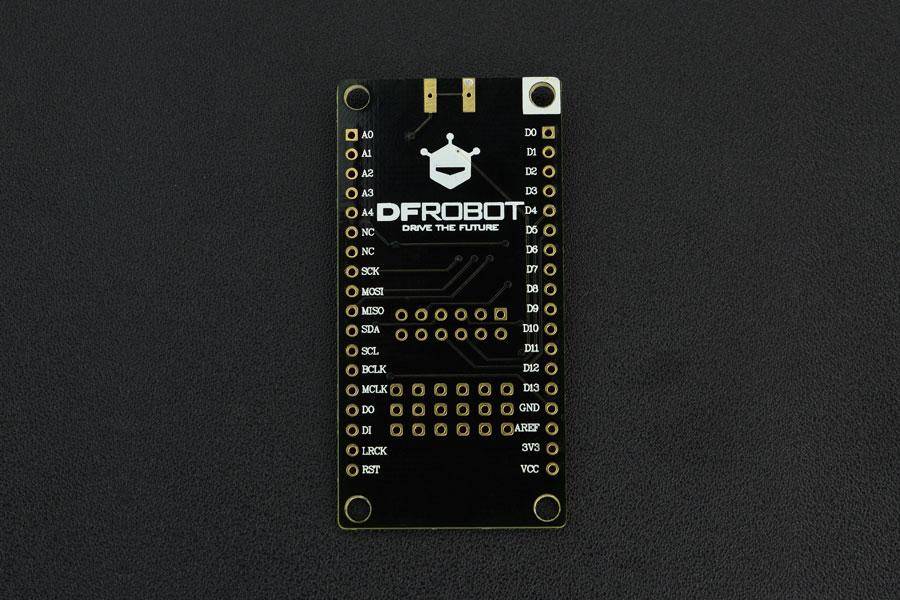

DFRobot FireBeetle Covers-LoRa Radio 433MHz
Das DFRobot FireBeetle Covers-LoRa Radio 433MHz ist ein Erweiterungsmodul der FireBeetle-Serie, das für Anwendungen im Bereich des Internets der Dinge (IoT) entwickelt wurde. Die FireBeetle-Serie umfasst Boards (Hauptsteuerungen), Covers (Erweiterungsplatinen) und Zubehör, die speziell auf energieeffiziente und modulare IoT-Entwicklung ausgerichtet sind. Dieses Modul nutzt den Hochleistungs-Chip SX127x LoRa 433MHz mit integriertem Leistungsverstärker (PA) und ist mit Arduino kompatibel. Es unterstützt LoRa- und FSK-Modulation sowie verschiedene Datenübertragungsraten, darunter bis zu 300 Kbps bei FSK und bis zu 37,5 Kbps bei LoRa.
Der FireBeetle Covers-LoRa 433MHz eignet sich für Anwendungen, bei denen drahtlose Kommunikation über größere Entfernungen bei geringem Energieverbrauch erforderlich ist. Typische Einsatzbereiche sind die Fernüberwachung, Hausautomatisierung, Gesundheitsüberwachung und tragbare Geräte. Im energiesparenden Modus liegt der Stromverbrauch bei weniger als 0,2 µA, wodurch sich das Modul für batteriebetriebene Systeme eignet. Die eingebaute Antenne bietet eine gute Störfestigkeit, und das Modul kann eine Reichweite von bis zu 1 km erreichen.
Das Modul arbeitet im Frequenzbereich von 403–463 MHz (typisch 433 MHz) und verfügt über eine Ausgangsleistung von bis zu 20 dBm bei einer Empfangsempfindlichkeit von -139 dBm. Es unterstützt SPI-Kommunikation und bietet fünf GPIO-Schnittstellen, die auch als Interrupt-Pins verwendet werden können. Der integrierte FIFO-Speicher fasst 256 Bytes und unterstützt CRC-Fehlerprüfung sowie Frequenzsprungverfahren.
Hinweis: Alle Parameter, die sich auf drahtlose Signale im selben Netzwerk beziehen, müssen konsistent eingestellt werden, um Kommunikationsprobleme zu vermeiden.
Merkmale im Überblick
- LoRa- und FSK-Funkübertragungsmodul für IoT-Anwendungen
- Basierend auf SX127x 433MHz-Chip mit integriertem Leistungsverstärker
- Unterstützt LoRaTM, FSK, GFSK und OOK-Modulation
- Niedriger Stromverbrauch im Schlafmodus (<1 µA)
- Reichweite bis zu 1 km
- Kompatibel mit Arduino und FireBeetle-Systemen
- Integrierte Antenne mit hoher Störfestigkeit
- FireBeetle-Serie
- Arduino-Boards
- Betriebsspannung: 3,3 V
- Arbeitsfrequenz: 433 MHz (typisch), 403–463 MHz Bereich
- Modulation: LoRaTM / FSK / GFSK / OOK
- Ausgangsleistung: bis zu 20 dBm
- Empfangsempfindlichkeit: -139 dBm
- Sendeleistung: -1 dBm bis 20 dBm
- Sende- und Empfangsstrom: ≤120 mA (TX), ≤15 mA (RX)
- Schlafstrom: ≤1 µA
- Reichweite: bis zu 1 km
- FIFO-Speichergröße: 256 Bytes
- Unterstützt CRC-Fehlerprüfung und Frequenzsprung
- SPI-Schnittstelle vorhanden
- GPIO-Schnittstellen: 5 (unterstützen Interrupts)
- Maximales RSSI: 127 dB
- Betriebstemperatur: -20 °C bis +70 °C

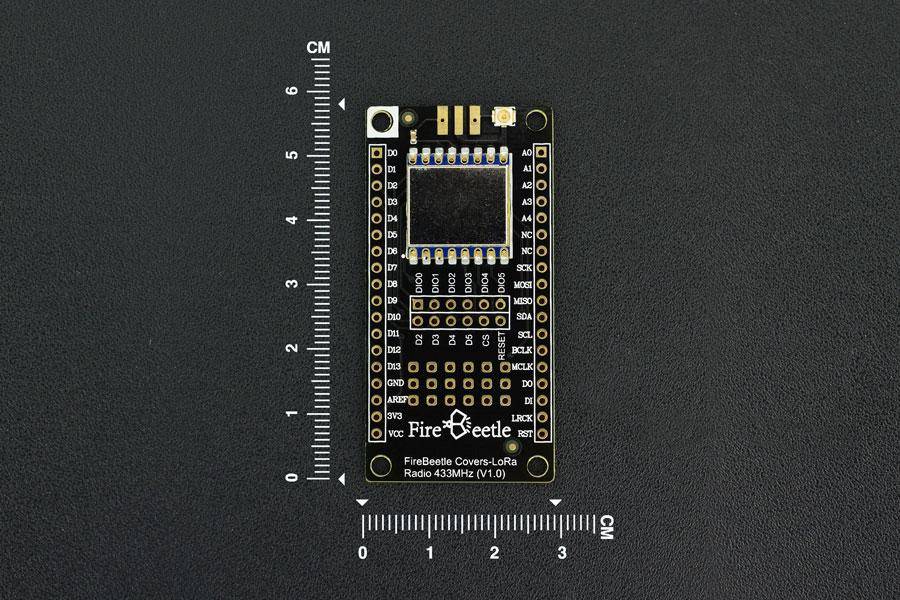

- Abmessungen: 58 × 29 mm
- Stromaufnahme im Low-Power-Modus: <0,2 µA
- Einsatzbereiche: Fernüberwachung, Hausautomation, Gesundheitsüberwachung, Wearables
- Hinweis: Alle Netzwerkeinstellungen müssen übereinstimmen, um Kommunikationsfehler zu vermeiden
- 1 × FireBeetle Covers-LoRa Radio 433MHz Modul
- 2 × 18-Pin-2,54 mm Stiftleisten
- 2 × 18-Pin-2,54 mm Langstiftleisten
- 1 × 433MHz Federantenne (IPEX)

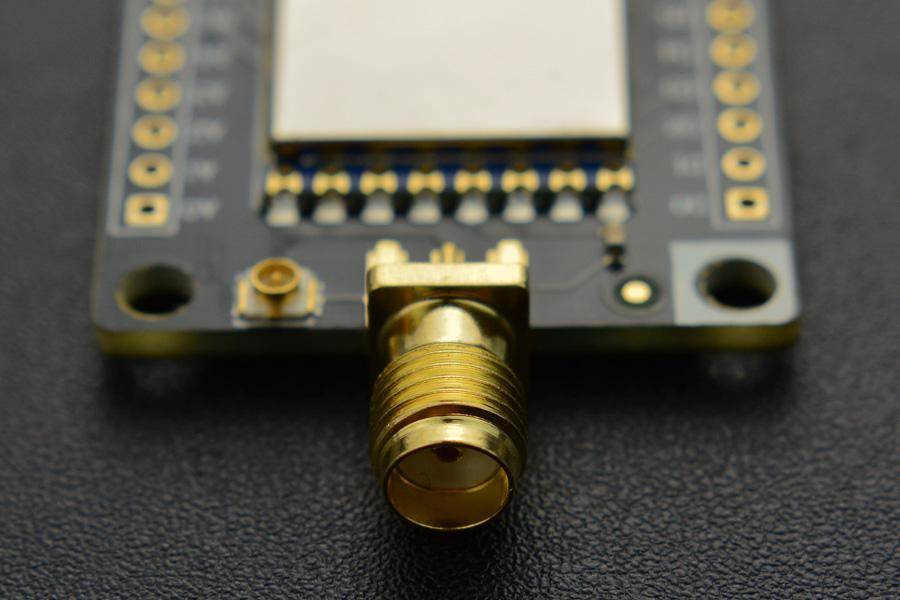

- 1 × SMA-KE Antennenanschluss
- DFRobot FireBeetle Covers-LoRa 433MHz – Technische Dokumentation
