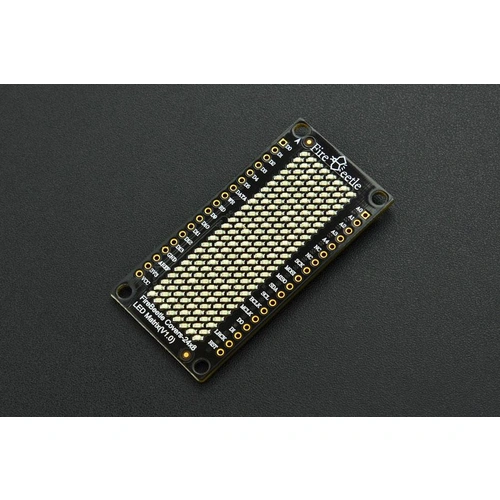

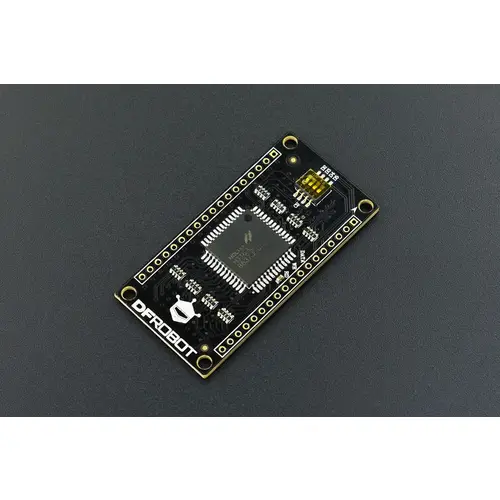

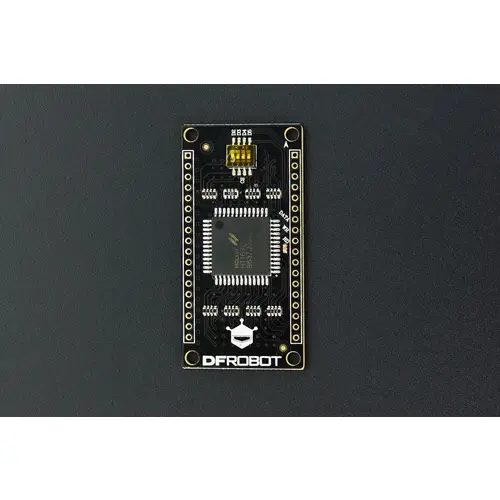

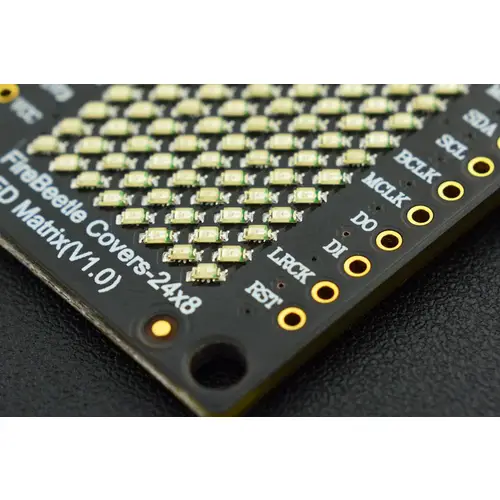

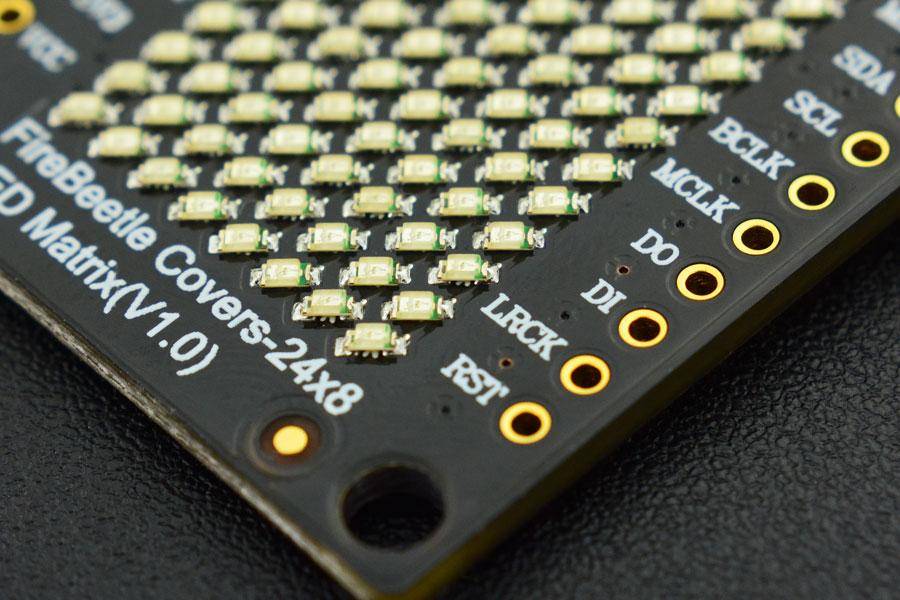

DFRobot FireBeetle Covers-24×8 LED Matrix (Blau) für Arduino
Die DFRobot FireBeetle Covers-24×8 LED Matrix (Blau) ist ein Erweiterungsmodul für die FireBeetle-Serie von DFRobot. Diese Serie wurde für Mikrocontroller mit geringem Energieverbrauch entwickelt und richtet sich an Anwendungen im Bereich Internet of Things (IoT). Das Cover ist speziell für FireBeetle-Boards konzipiert und ermöglicht die Darstellung von Texten, Symbolen oder Animationen auf einer blauen 24×8-LED-Matrix. Das Modul ist stromsparend ausgelegt und unterstützt verschiedene Anzeigemodi, einschließlich Lauftext.

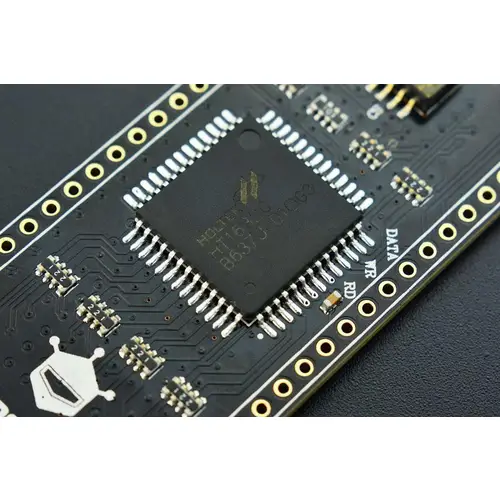

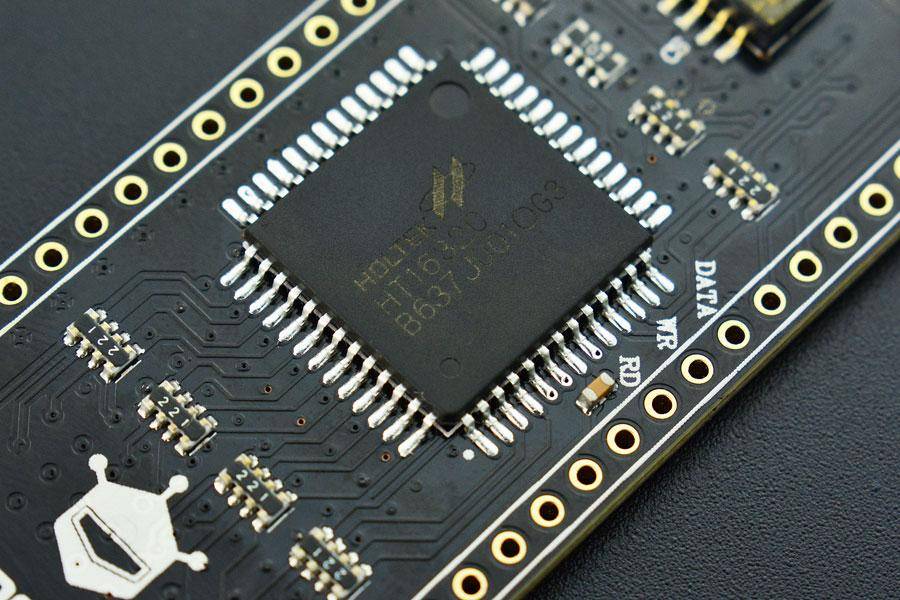

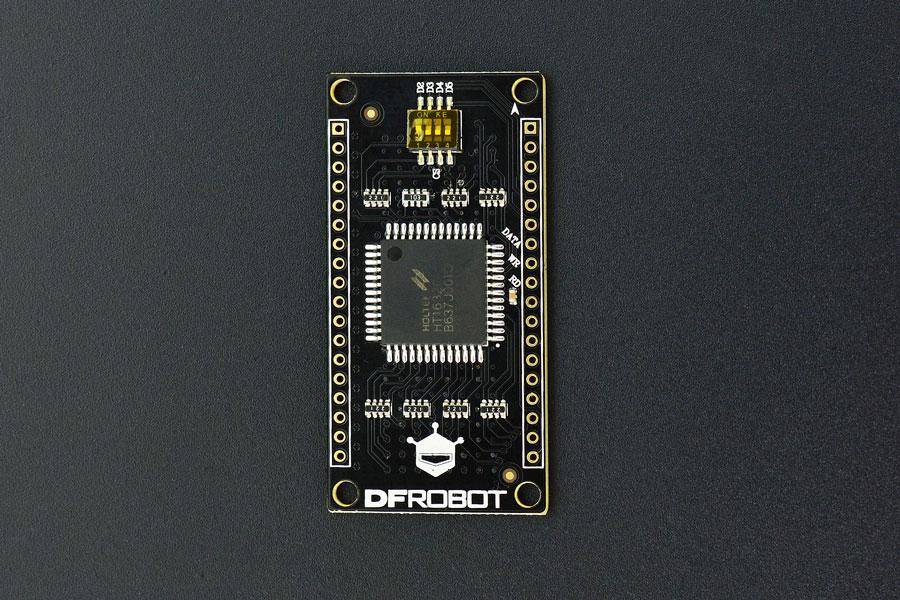

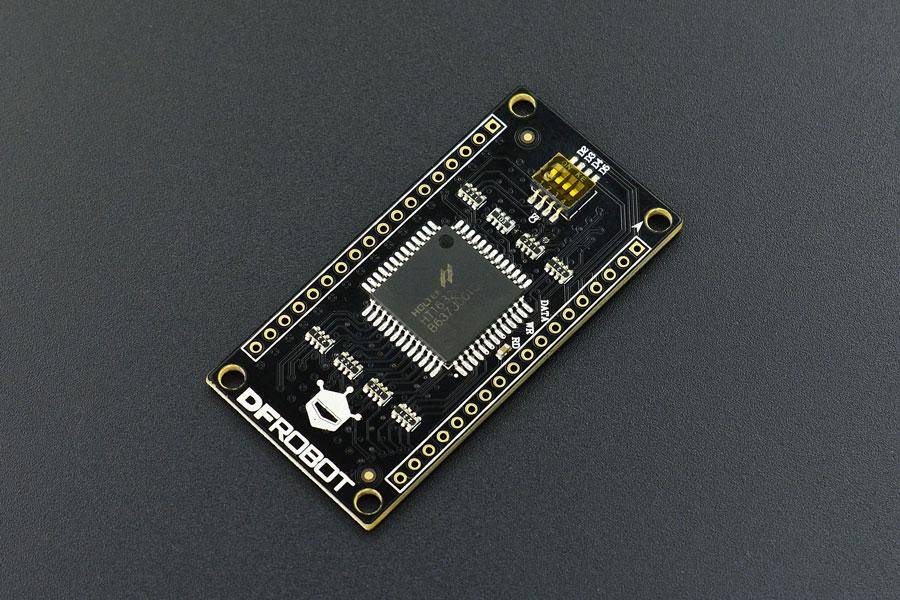

Das Board basiert auf dem HT1632C LED-Treiberchip, der jeder einzelnen LED ein unabhängiges Register zuordnet. Dadurch können die LEDs individuell angesteuert werden. Der integrierte 256kHz RC-Takt ermöglicht eine effiziente Steuerung der Anzeige und sorgt für einen niedrigen Energieverbrauch von nur 5μA im Energiesparmodus. Zudem bietet das Modul eine 16-stufige PWM-Helligkeitsregelung, mit der die Leuchtstärke angepasst werden kann.
Neben der Kompatibilität mit der FireBeetle-Serie lässt sich das Modul auch mit anderen Mikrocontrollern wie dem Arduino UNO verwenden. Durch die Unterstützung der Arduino-Bibliothek kann die LED-Matrix einfach programmiert werden. Diese Flexibilität ermöglicht den Einsatz in zahlreichen Projekten, wie beispielsweise Informationsanzeigen, Uhren oder Statusanzeigen für Sensoren.
Das Modul ist mit einer seriellen Datenkommunikation ausgestattet und erlaubt die Auswahl des Chip-Select-Pins (CS) über D2, D3, D4 oder D5. Dadurch lässt sich die Ansteuerung flexibel in bestehende Systeme integrieren. Die FireBeetle Covers-24×8 LED Matrix bietet somit eine einfache Möglichkeit, visuelle Ausgaben und Benachrichtigungen in IoT-Projekten zu realisieren.
Merkmale im Überblick
- 24×8 blaue LED-Matrix mit HT1632C LED-Treiberchip
- Jede LED hat ein eigenes Register für unabhängige Steuerung
- Unterstützt 16-stufige PWM-Helligkeitsregelung
- Integrierter 256kHz RC-Takt
- Unterstützt seriellen Datenmodus und Lauftextanzeige
- Kompatibel mit Arduino-Bibliotheken und FireBeetle-Serie
- Geringer Stromverbrauch von nur 5μA im Energiesparmodus
- Wählbarer Chip-Select-Pin: D2, D3, D4 oder D5
- DFRobot FireBeetle-Boards
- Arduino UNO und andere Arduino-kompatible Mikrocontroller
- Betriebsspannung: 3,3–5V
- LED-Farbe: Blau
- Treiberchip: HT1632C
- Arbeitsstrom: 6–100mA
- Stromverbrauch im Energiesparmodus: 5μA
- RC-Taktfrequenz: 256kHz
- Chip-Select-Pins: D2, D3, D4, D5 wählbar
- Datenkommunikation: Seriell
- Unterstützt Arduino Library
- Unterstützt Lauftextanzeige
- Interface-Modus: FireBeetle-kompatibel
- Betriebstemperatur: -10°C bis +85°C
- Abmessungen: 24×58mm
- Gewicht: 26g
- Kategorie: LED-Matrix / Anzeigeerweiterung
- Einsatzbereich: IoT, Visualisierung, Statusanzeigen, Prototyping
- 1x FireBeetle Covers-24×8 LED Matrix (Blau)
- 2x 18-Pin-2.54mm Stiftleisten
- 2x 18-Pin-2.54mm Buchsenleisten
- DFRobot FireBeetle Covers-24×8 LED Matrix Wiki & Dokumentation
