Beschreibung
Mit Hilfe dieses Kits lassen sich viele interessante Audio-Projekte realisieren. Das Set beinhaltet: Inhalt:

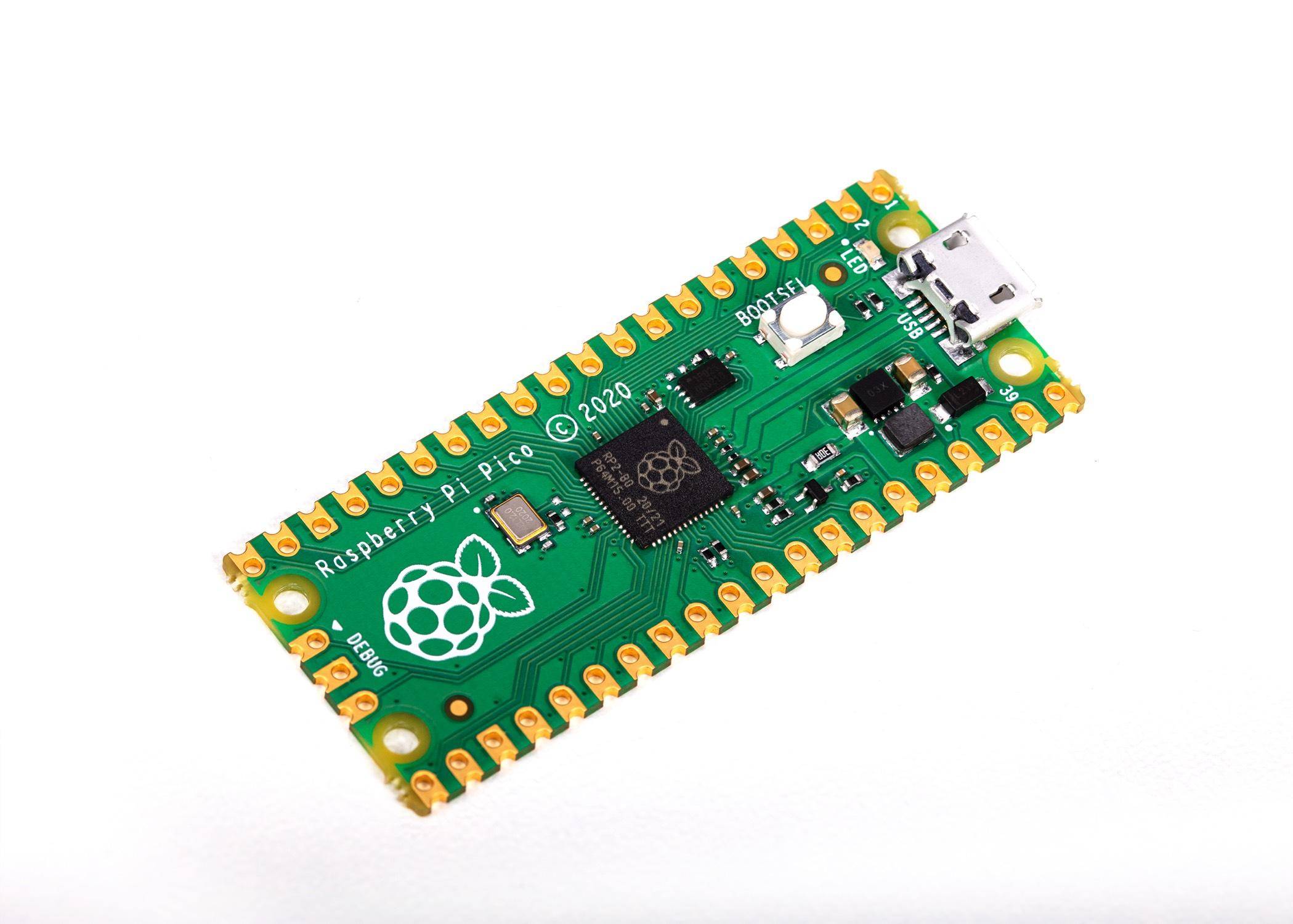

- Raspberry Pi Pico, RP2040 Mikrocontroller-Board
- Raspberry Pi Pico Audio Pack (Line-Out und Kopfhörer Verstärker)
- offizielles Raspberry Pi Micro USB Kabel, rot, 1,0m
- 2 x Stiftleiste, 1x 20-polig, RM 2,54, gerade
Die wichtigsten Merkmale sind:
- RP2040-Mikrocontroller-Chip, entwickelt von Raspberry Pi in Großbritannien
- Dual-Core ARM Cortex M0+ Prozessor, flexibler Takt bis zu 133 MHz
- 264KB SRAM und 2MB on-board Flash-Speicher
- Modul ermöglicht direktes Löten auf Trägerplatinen
- USB 1.1 Host- und Device-Unterstützung
- Stromsparender Sleep- und Dormant-Modus
- Drag & Drop-Programmierung mit Massenspeicher über USB
- 26x multifunktionale GPIO-Pins
- 2x SPI, 2x I2C, 2x UART, 3x 12-Bit-ADC, 16x steuerbare PWM-Kanäle
- Präzise Uhr und Timer on-chip
- Temperatursensor
- Beschleunigte Fließkomma-Bibliotheken auf dem Chip
- 8x programmierbare E/A-Zustandsautomaten (PIO) für kundenspezifische Peripherieunterstützung

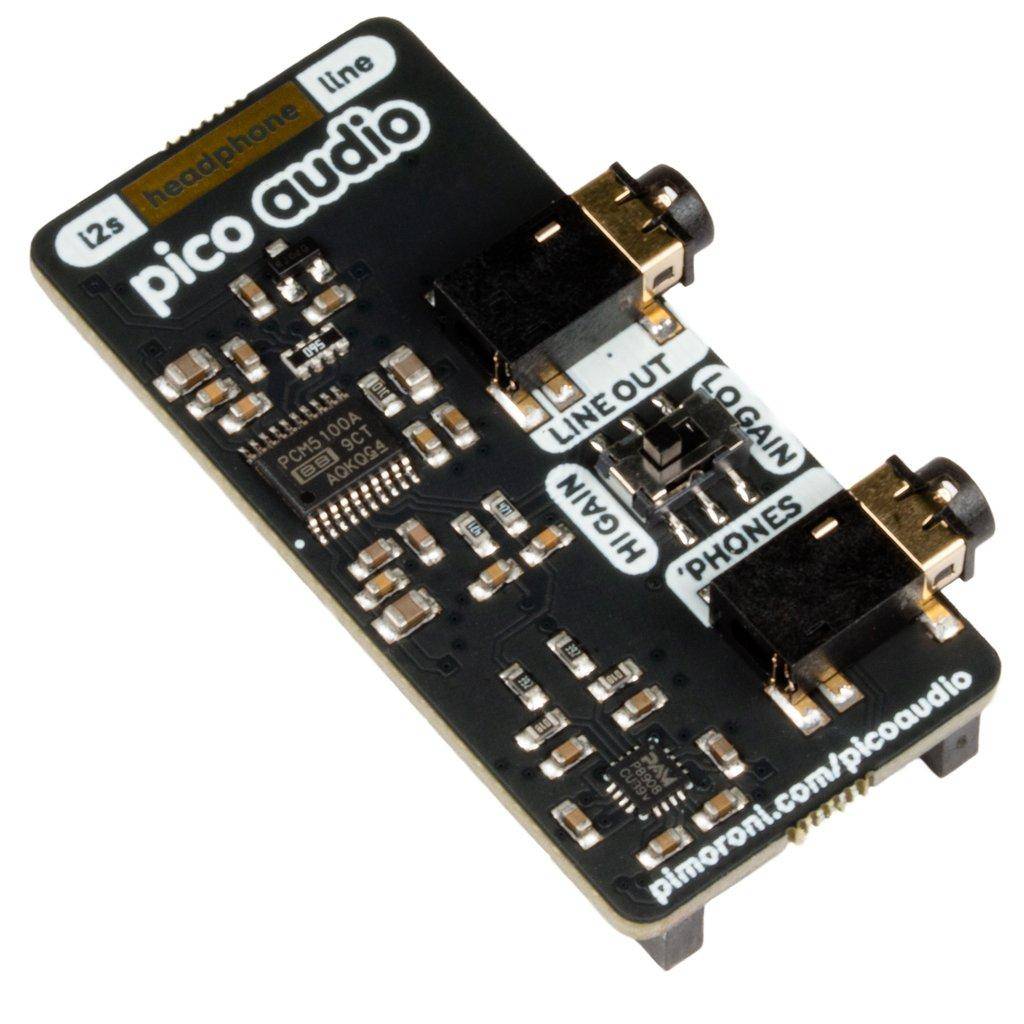

Weiter Informationen zum Raspberry Pi Pico und zum Start finden Sie unter https://www.raspberrypi.org/documentation/pico/getting-started/. ------------------1 x Raspberry Pi Pico Audio Pack (Line-Out und Kopfhörer Verstärker) Machen Sie Lärm mit dieser hochwertigen Stereo-I2S-Audio-Zusatzplatine für Ihren Raspberry Pi Pico, mit verstärktenKopfhörer- UND unverstärkten Line-Pegel-Ausgängen!
Das Pico Audio Pack nutzt seinen PCM5100A DAC zur Ausgabe von bis zu 32-bit, 384KHz Stereo-Audio über seinen 3,5mmLine-Out-Anschluss, bereit zum Anschluss an einen externen Verstärker oder Aktivlautsprecher. Wenn Sie etwas lauterhören möchten, können Sie auch verstärkte Stereo-Audiosignale über den 3,5-mm-Kopfhöreranschluss ausgeben.
Sie können interessante Geräusche mit Code auf Ihrem Pico erzeugen, um sie in einem Lo-Fi-Synthesizer auszugeben,oder Sie können Ihren Pico an ein anderes Gerät anschließen und ihn als eigene USB-Soundkarte verwenden.
Bitte beachten Sie, dass das Pico Audio Pack derzeit nur mit dem C/C++ Pico SDK funktioniert! Eine Micro PythonUnterstützung ist geplant, aber noch nicht verfügbar.
Ein Raspberry Pi Pico ist nicht enthalten!
Merkmale
- PCM5100A Stereo-DAC (Datenblatt)
- PAM8908JER Stereo-Kopfhörerverstärker (Datenblatt)
- 3,5-mm-Stereo-Kopfhörerbuchse
- 3,5-mm-Stereo-Line-Out-Buchse
- Schalter zur Einstellung der Kopfhörerverstärkung (niedrig / hoch)
- Vorgelötete Buchsenleisten für den Anschluss an Pico
- Kompatibel mit Raspberry Pi Pico
- Vollständig montiert
- Kein Löten erforderlich (solange Ihr Pico über Stiftleisten verfügt)
- Abmessungen: ca. 53mm x 29mm x 11mm

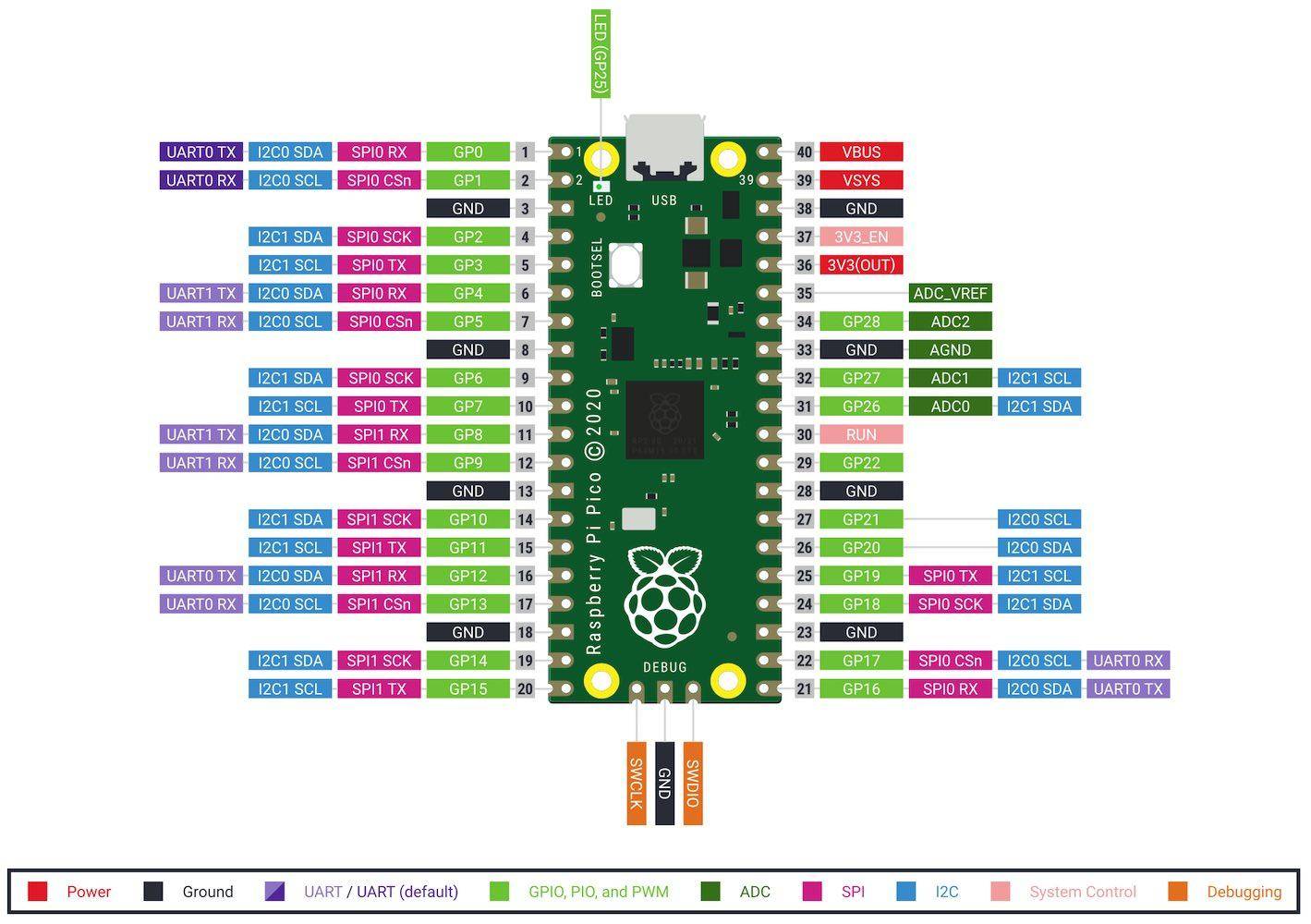

- Pinout
- Programmierbar mit C/C++
C/C++-Bibliotheken und Code-Beispiele finden Sie hier. ------------------

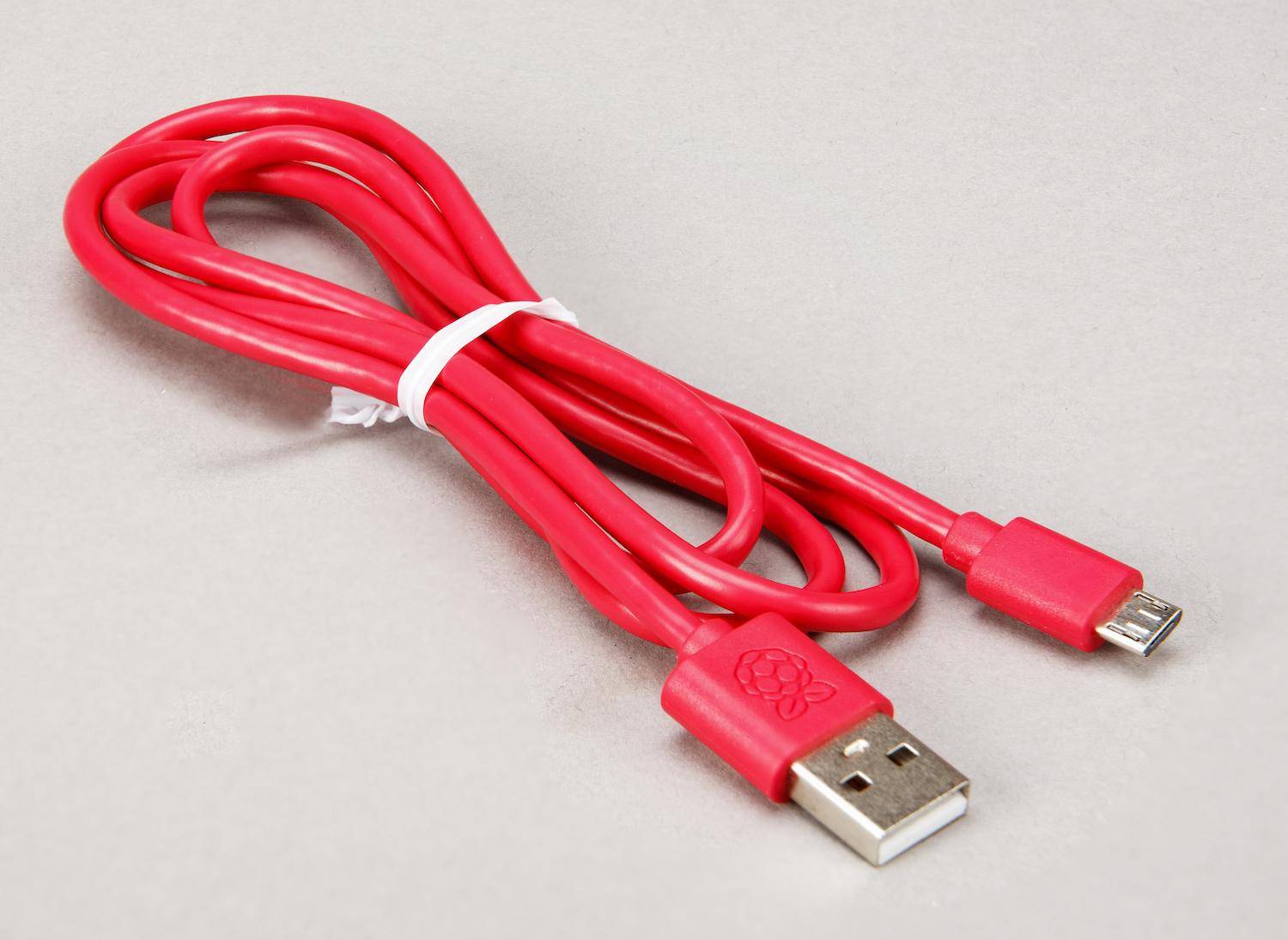

1 x offizielles Raspberry Pi Micro USB Kabel, rot, 1,0m Dieses offizielle Micro USB-Kabel ist für den Einsatz mit dem Raspberry Pi Pico vorgesehen. Es wurde für optimale Leistung und Funktionalität mit dem Raspberry Pi entwickelt.
Auch als Ersatz für die offizielle Raspberry Pi Tastatur geeignet.
Technische Daten
- Standard USB A 2,0 Stecker - micro USB 2.0 Typ B Stecker
- Vernickelte Kontakte
- Kabellänge: 1m
- Farbe: rot
------------------
2 x Stiftleiste, 1x 20-polig, RM 2,54, gerade Technische Daten:
- 1 Pin-Reihe mit 20 Pins
- 2,54mm Pinabstand (Pitch)
- Pin Höhe: 3 / 6 mm
- Gesamt Höhe: ca. 11 mm
- trennbar nach jedem Pin
- max. Spannungsbelastung: 250V AC/DC
- max. Strombelastung: 3A AC/DC
- max. Kontaktwiderstand: 20mΩ
- min. Isolationswiderstand: 1.000MΩ
