Beschreibung
Es gibt einige Boards, die jeder Ingenieur und Bastler auf seinem Schreibtisch haben sollte, und dieses PCA9306 duale, bidirektionale Spannungspegelübersetzer-Breakout ist eines davon! Da verschiedene Bauteile manchmal unterschiedliche Spannungspegel verwenden, um zu kommunizieren, können Spannungspegelübersetzer der Schlüssel dazu sein, dass verschiedene Bauteile zusammenspielen.

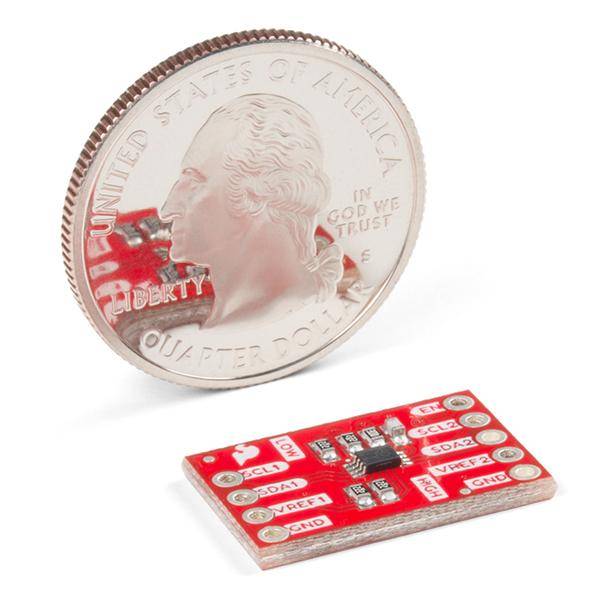

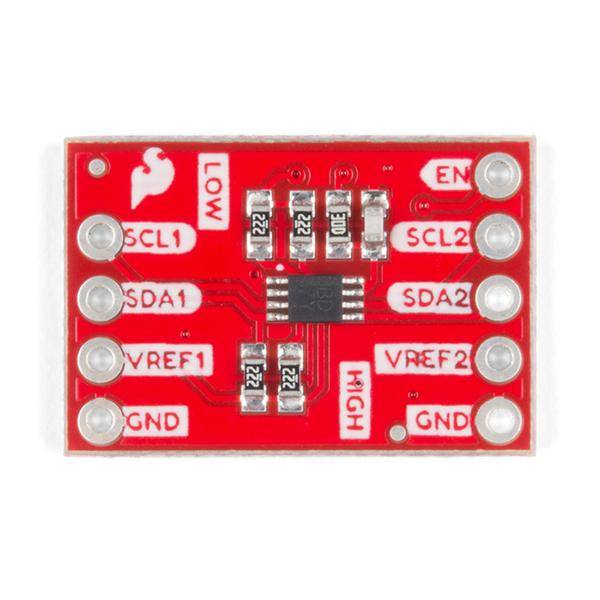

Der PCA9306 ist ein dualer bidirektionaler I2C-Bus- und SMBus-Spannungspegelübersetzer, der auf der Low-Seite von 1,2V bis 3,3V und auf der High-Seite von 1,8V bis 5,5V arbeitet. Legen Sie einfach Ihre Low- und High-Side-Referenzspannungen an VREF1 bzw. VREF2 an, schließen Sie Ihre E/A an und treiben Sie den Enable-Pin auf High, um die bidirektionale Spannungsumsetzung ohne Verwendung eines Richtungspins zu öffnen!

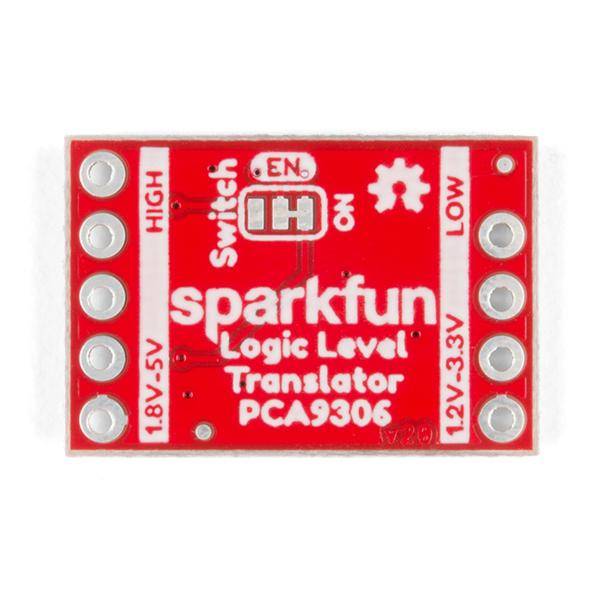

Wir haben diese klassische Platine aktualisiert, um einen neuen Footprint zu verwenden, sowie einen zweiten Masse-Pin hinzuzufügen und den Enable-Pin herauszubrechen.
Dokumente:
- Einführung in den SparkFun PCA9306 Logic Level Translator
- Schaltplan
- Eagle-Dateien
- Anschlussanleitung
- Datenblatt (PCA9306DC)
- GitHub Hardware Repo
