Beschreibung

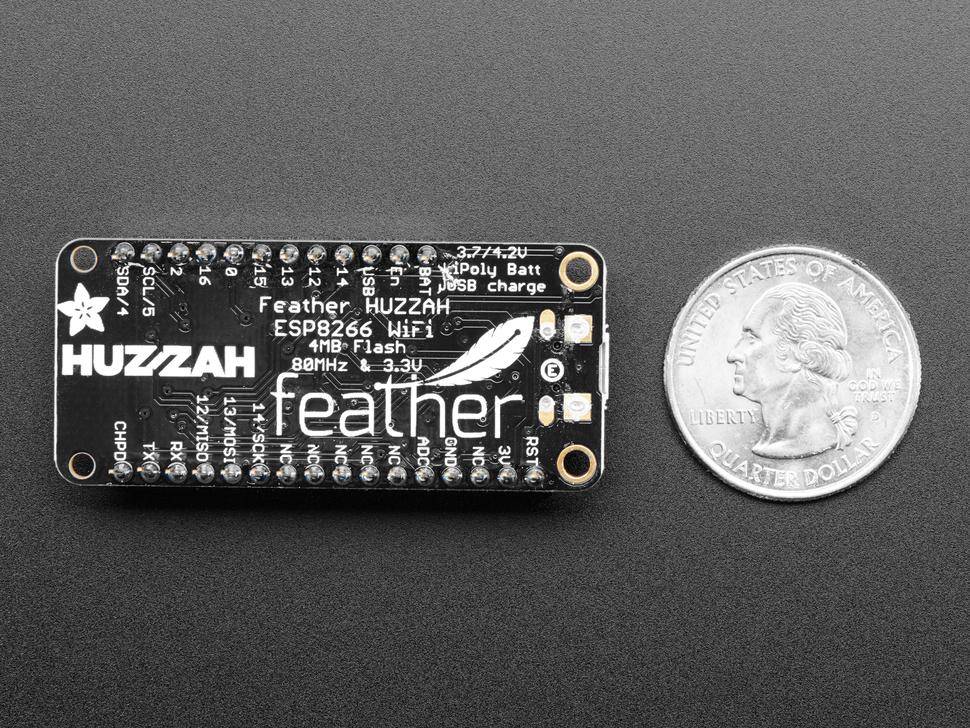

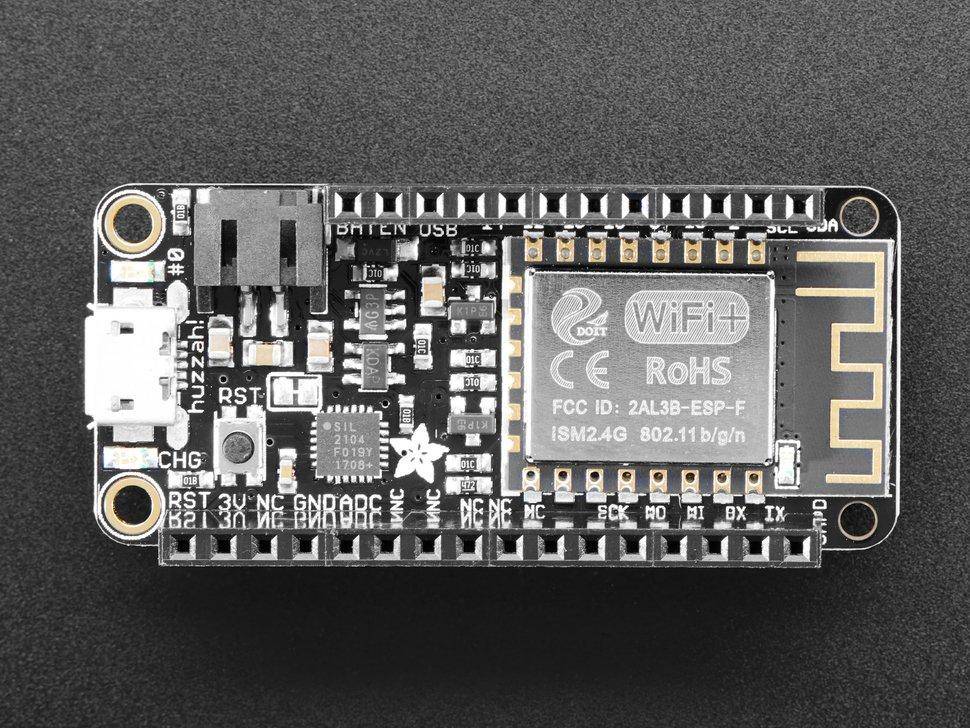

Dies ist das Adafruit Feather HUZZAH ESP8266 - unsere Version eines "All-in-One"ESP8266 WiFi Entwicklungsboards mit eingebautem USB und Akkuladung. Es ist ein ESP8266 WiFi-Modul mit allenExtras, die Sie brauchen!
Das Herzstück des Feather HUZZAH ist ein ESP8266 WiFi-Mikrocontroller, der mit 80 MHz getaktet ist und mit3,3V Logik arbeitet. Dieser Mikrocontroller enthält einen Tensilica-Chipkern sowie einen kompletten WiFi-Stack.Sie können den Mikrocontroller mit der Arduino-IDE programmieren, um einen einfach zu bedienendenInternet-of-Things-Kern zu erhalten. Wir haben einen USB-Seriell-Chip verdrahtet, der Code mit 921600 Baud hochlädt,um die Entwicklungszeit zu verkürzen. Er hat auch einen Auto-Reset, so dass man nicht mit Pins und Reset-Tasten herumspielen muss.
Um die Verwendung für tragbare Projekte zu erleichtern, haben wir einen Anschluss für einen 3,7-V-Lithium-Polymer-Akkuund eine eingebaute Ladefunktion hinzugefügt. Sie brauchen keine Batterie, es wird direkt über den Micro-USB-Anschlussbetrieben. Aber wenn Sie einen Akku haben, können Sie ihn mitnehmen und dann zum Aufladen den USB-Anschluss anschließen.Der Feather schaltet automatisch auf USB-Strom um, wenn dieser verfügbar ist.
Hier sind einige praktische Spezifikationen!
- Abmessungen: 51mm x 23mm x 8mm ohne eingelötete Header
- Leicht wie eine Feder - 9,7 Gramm
- ESP8266 @ 80MHz mit 3,3V Logik/Stromversorgung
- 4MB FLASH (32 MBit)
- Eingebautes WiFi 802.11 b/g/n
- 3,3V-Regler mit 500mA Spitzenstromausgang
- CP2104 USB-Seriell-Wandler onboard mit 921600 max Baudrate für Uploads
- Auto-Reset-Unterstützung, um vor dem Firmware-Upload in den Bootload-Modus zu gelangen
- 9 x GPIO-Pins - können auch als I2C und SPI verwendet werden
- 1 x Analogeingänge 1,0V max
- Eingebautes 100mA LiPoly-Ladegerät mit Ladestatusanzeige-LED, kann auch eine Leiterbahn schneiden, um das Ladegerät zu deaktivieren
- Pin #0 rote LED für allgemeine Zwecke blinken. Pin #2 blaue LED für Bootload-Debug & allgemeines Blinken
- Stromversorgungs-/Einschaltstift
- 4 Befestigungslöcher
- Reset-Taste
Lipoly-Batterie und USB-Kabel nicht enthalten!
Sehen Sie sich dasTutorialan für alle möglichen Details, einschließlich Schaltpläne, Dateien, IDE-Anweisungen, Power Management und mehr!
