Beschreibung

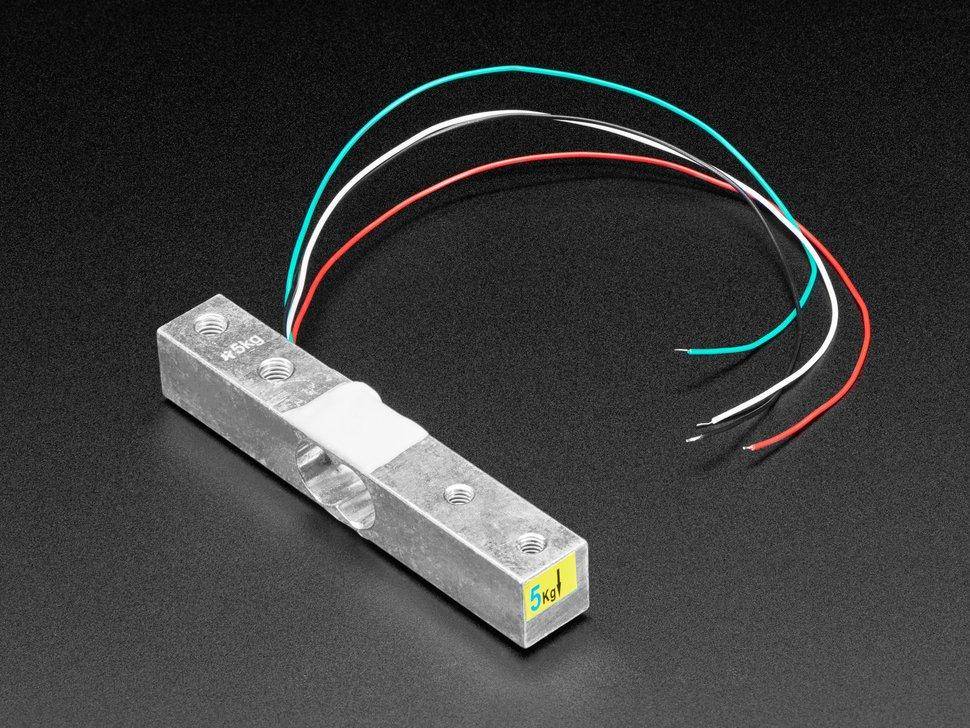

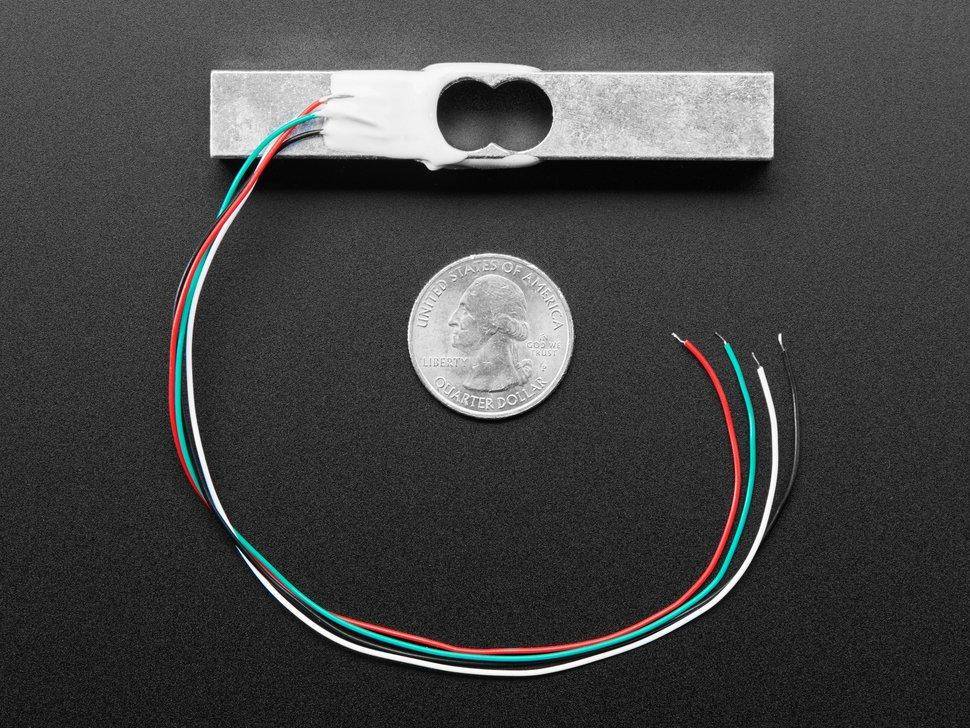

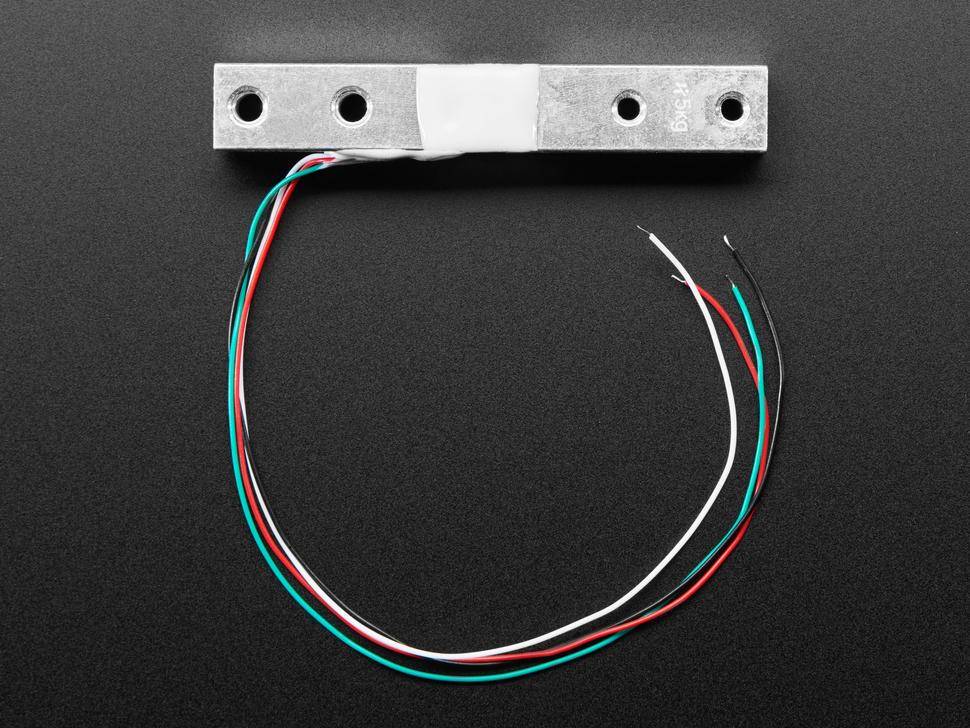

5 Kg Dehnungsmessstreifen
Ein Dehnungsmessstreifen ist ein elektronischer Sensor zur Messung von Kraft oder Dehnung. Sie bestehen aus einer isolierenden flexiblen Trägerschicht mit einem metallischen Folienmuster. Der Widerstand eines Dehnungsmessstreifens ändert sich, wenn eine Kraft angewendet wird und das Objekt sich zusammen mit der Folie verformt. Diese Änderung führt zu einem unterschiedlichen elektrischen Ausgang. Diese dünnen Folien sind jedoch sehr empfindlich und leicht zu stark zu biegen.
In diesem Produkt ist der Messstreifen mit Epoxidharz an einem Stück starkem Aluminium befestigt. Das Metall schützt den Dehnungsmessstreifen vor Beschädigungen und begrenzt die Bewegung. Befestigen Sie eine Seite an einem festen Gehäuse oder am Boden, um sie mit den Befestigungslöchern zu fixieren. Dann wenden Sie Gewicht auf die andere Seite in der angegebenen Richtung an, entweder durch Schwerkraft (Pfeil nach unten) oder durch Ziehen (Pfeil nach oben). Der Ausgangswiderstand ändert sich mit der Menge der Durchbiegung und wird mit einem Präzisions-ADC oder einer Wheatstone-Brücke gemessen.
Dehnungsmessstreifen sind nützlich für Projekte, bei denen Druck, Kraft, Gewicht und Spannung gemessen werden müssen. Beachten Sie, dass dies nur die Lastzelle ist, kein ADC oder Konverter ist enthalten! Wie alle Lastzellen muss der Sensor nach der Installation mit bekannten Gewichten kalibriert werden!
Merkmale im Überblick
- Widerstandsänderung bei Krafteinwirkung zur Messung von Dehnung
- Mit Epoxidharz an starkem Aluminium befestigt für Schutz
- Erforderliche Kalibrierung nach Installation
- Kraftmessbereich: 5 Kg

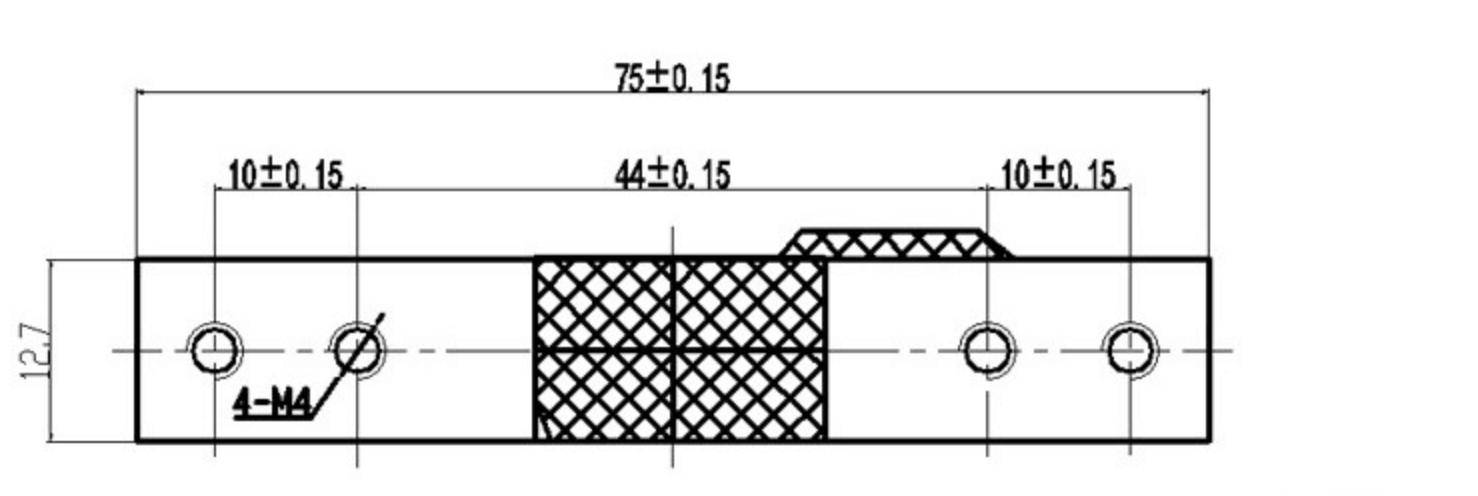

- Produktabmessungen: 75.0mm x 12.7mm x 12.7mm
- Präzisionsmessung mit ADC oder Wheatstone-Brücke
- Keine enthaltenen ADC oder Konverter
- Erhältlich in Varianten: 1 Kg, 10 Kg, 20 Kg
- Empfehlung: Verwenden Sie mindestens 2x der maximal anzuwendenden Kraft/Gewicht für höchste Präzision
- 1x 5 Kg Dehnungsmessstreifen
