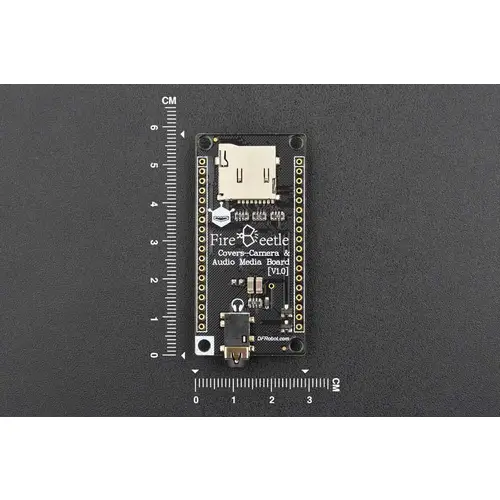

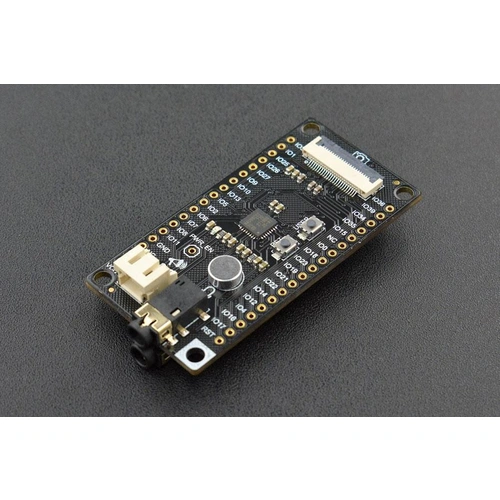

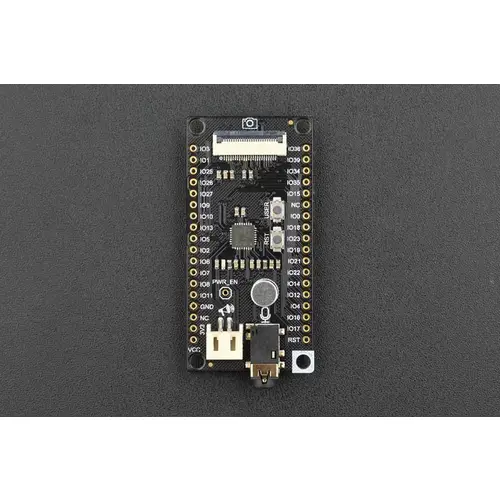

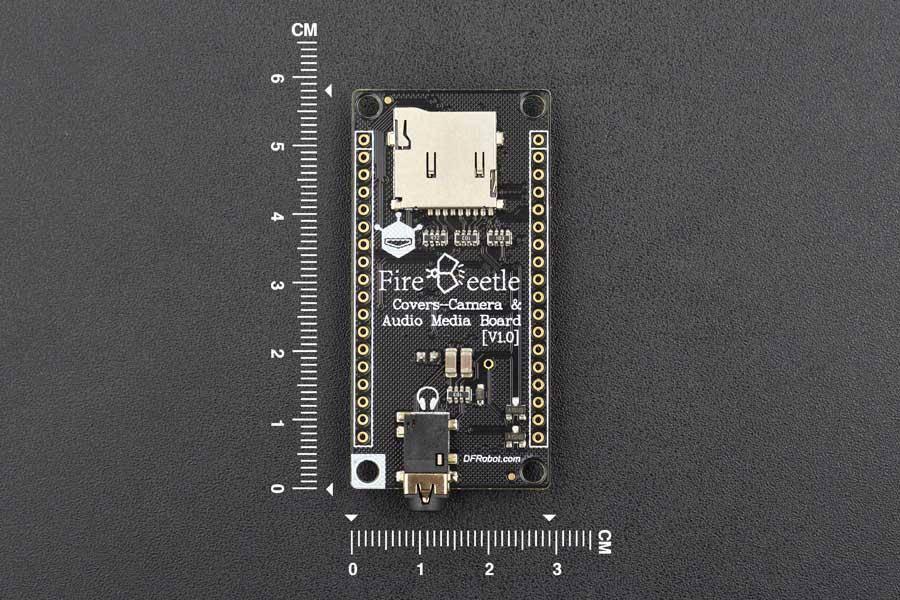

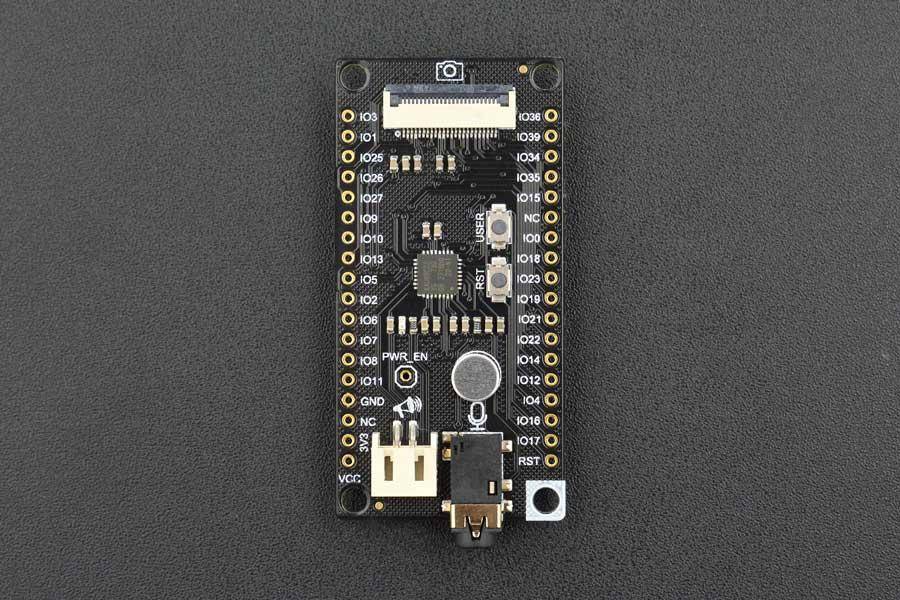

DFRobot FireBeetle Covers-Camera & Audio Media Board
Das DFRobot FireBeetle Covers-Camera & Audio Media Board ist ein Multimedia-Erweiterungsmodul für die FireBeetle-Serie, die für IoT-Anwendungen mit geringem Stromverbrauch konzipiert wurde. Dieses Board bietet Schnittstellen zur Verbindung eines NAU8822 CODEC IIS, einer OV7725-Kamera, einer SD-Karte (SDIO), eines Kopfhörers und eines Mikrofons.

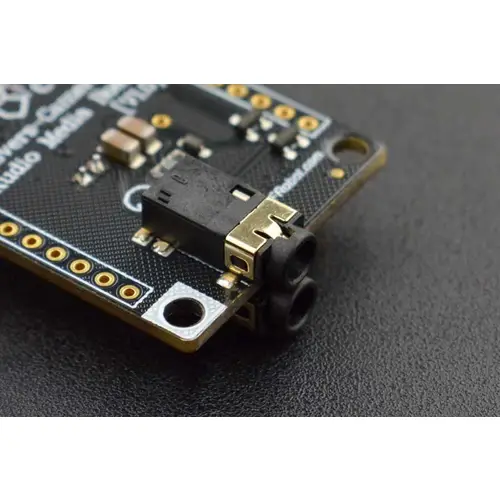

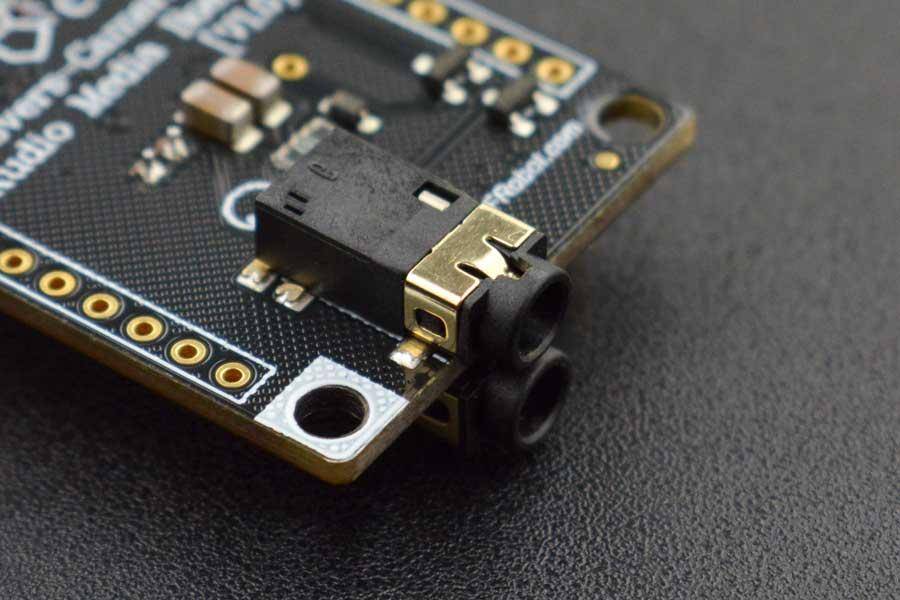

Das Board verfügt über einen Mini-Mikrofoneingang. Der NAU8822 CODEC IIS kann sowohl einen 1W-Lautsprecher mit 8Ω als auch Kopfhörer mit 40mW bei 16Ω direkt ansteuern. Zusätzlich unterstützt der NAU8822 die Erfassung von DAC-Audiosignalen sowie einen programmierbaren Mikrofonverstärker. Über das integrierte Mikrofon oder ein extern angeschlossenes Mikrofon lassen sich Tonaufnahmen anfertigen, die auf einer SD-Karte gespeichert werden. Wird eine OV7725-Kamera angeschlossen, ist die Aufnahme von Fotos möglich.
In Kombination mit FireBeetle-Hauptplatinen wie der ESP32-Platine kann das FireBeetle Covers-Camera & Audio Media Board als MP3-Player, Aufnahmegerät oder Kamera fungieren. Mit einer Internetverbindung lässt sich das System zu einem Internetradio oder einer Cloud-Bilderkennungsanwendung erweitern.

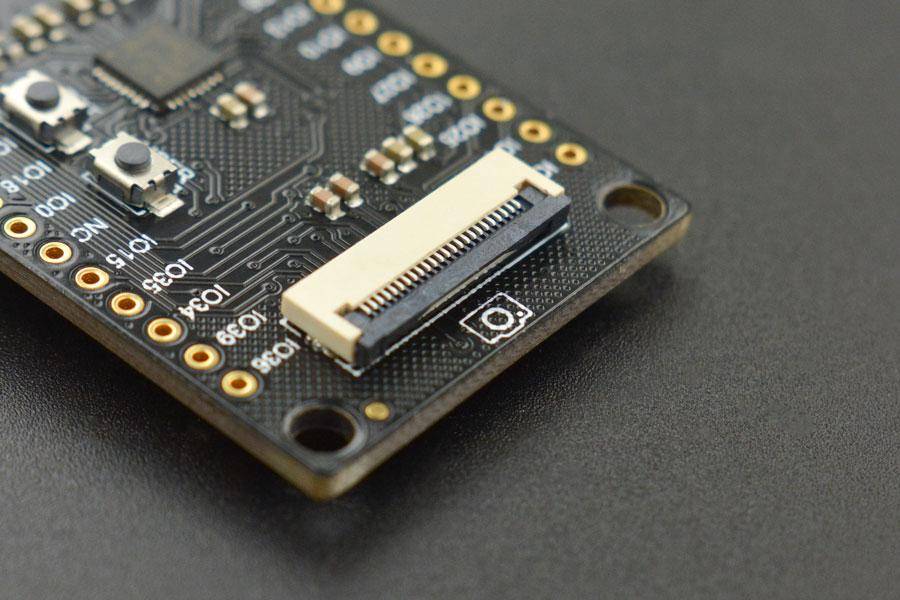

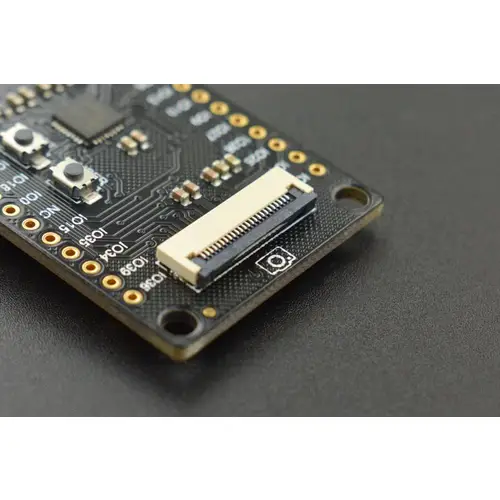

Hinweis: Dieses Board unterstützt ausschließlich die FireBeetle ESP32-Hauptplatine, da andere Hauptplatinen nicht über eine IIS-Schnittstelle verfügen. Das Flachbandkabel der Kamera ist empfindlich und sollte vorsichtig angeschlossen werden. Die Kamera muss beim Anschließen auf die Seite des SD-Karten-Slots ausgerichtet sein. Videoaufnahme und -übertragung werden nicht unterstützt.
Merkmale im Überblick
- Multimedia-Erweiterungsmodul mit Kamera- und Audiofunktionen
- Unterstützt NAU8822 CODEC IIS und OV7725-Kamera
- Unterstützt SD-Karten über SDIO-Protokoll
- Integrierter Mikrofoneingang und programmierbarer Mikrofonverstärker
- Tonaufnahme über Onboard-Mikrofon oder externes Mikrofon möglich
- Fotoaufnahme über angeschlossene OV7725-Kamera
- Direkte Ansteuerung von Lautsprecher und Kopfhörer
- Kompatibel mit FireBeetle ESP32-Hauptplatine
- FireBeetle ESP32 Mainboard
- Betriebsspannung: 3,7–5,5V (VCC)
- Ausgangsspannung: 3,3V
- Benutzerdefinierte Taste: IO16 (DI)
- RESET: 1x
- SD-Karten-Bus: SDIO-Protokoll
- Standardübertragungsrate: 10MHz, Maximalrate: 20MHz
- Kamera OV7725:
- Auflösung: 640×480
- Optische Größe: 1/6"
- Sichtwinkel: 25°
- Schnittstelle: SCCB
- Ausgabeformate: Raw RGB, RGB4:2:2, RGB565/555/444, YCbCr 4:2:2
- Bildgrößen: VGA, QVGA, CIF bis 40×30
- Funktionen: Autoexposition (AEC), Automatische Verstärkung (AGC), Weißabgleich (AWB), Bandfilter, Schwarzniveaukalibrierung (ABL)
- Bildsteuerung: Sättigung, Ton, Gamma, Schärfe, Rauschunterdrückung
- Lens Shading Correction und automatische Sättigungsanpassung
- Fixfokus und Bildsynchronisation
- NAU8822 Audio CODEC:
- DAC: 94dB SNR, -84dB THD
- ADC: 90dB SNR, -80dB THD
- BTL-Lautsprecherantrieb: 1W bei 8Ω
- Kopfhörerausgang: 40mW bei 16Ω
- Integrierter, programmierbarer Mikrofonverstärker
- Abtastraten: 8kHz, 48kHz, 96kHz, 192kHz
- Audio-Interfaces: PCM und I2S
- Mikrofon:
- Typ: Elektret-Kondensator
- Ausgang: analog
- Richtung: omnidirektional
- Frequenzbereich: 100Hz–15kHz
- Empfindlichkeit: -43dB ±5dB bei 94dB SPL
- Signal-Rausch-Verhältnis: 58dB
- Kategorie: Multimedia-Erweiterungsmodul
- Einsatzbereich: IoT, Audio- und Bildverarbeitung, Datenaufzeichnung, Cloud-basierte Erkennung
- 1x FireBeetle Covers-Camera & Audio Media Board (V1.0)
- 1x OV7725 Kamera
- 2x 18-Pin-2,54mm Stiftleisten
- 2x 18-Pin-2,54mm Buchsenleisten
