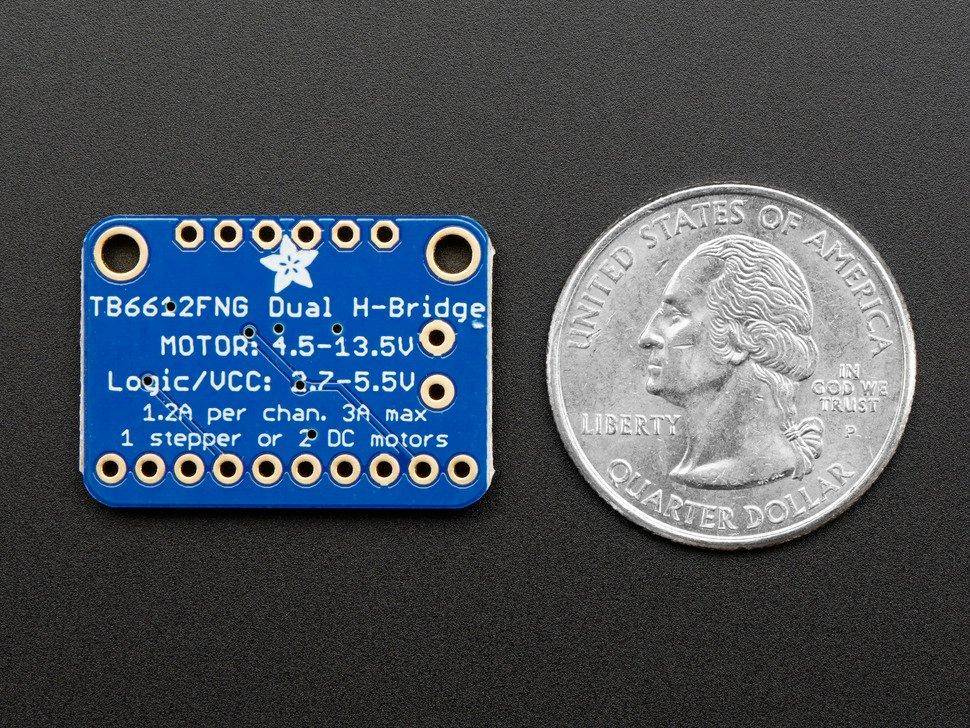

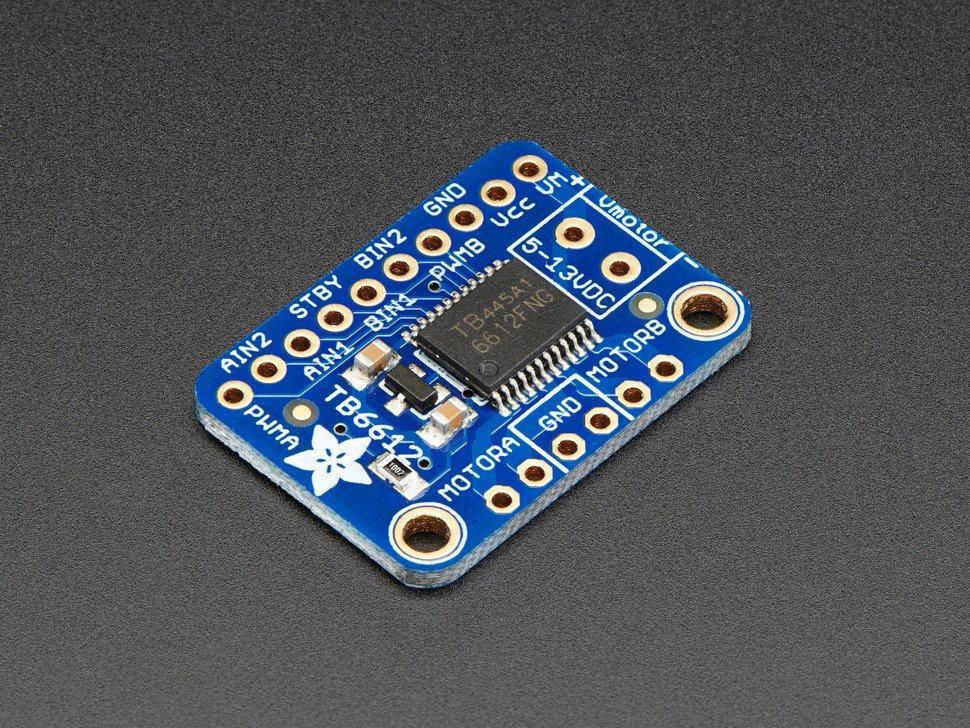

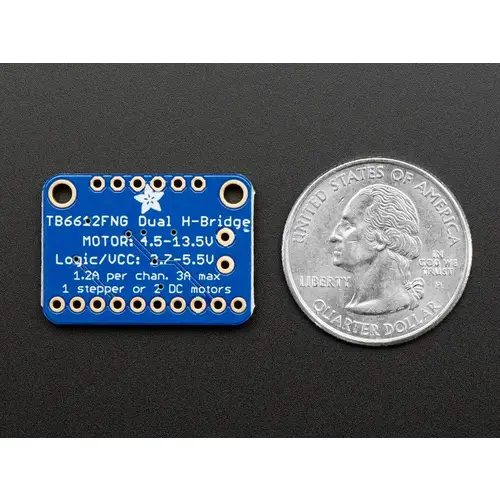

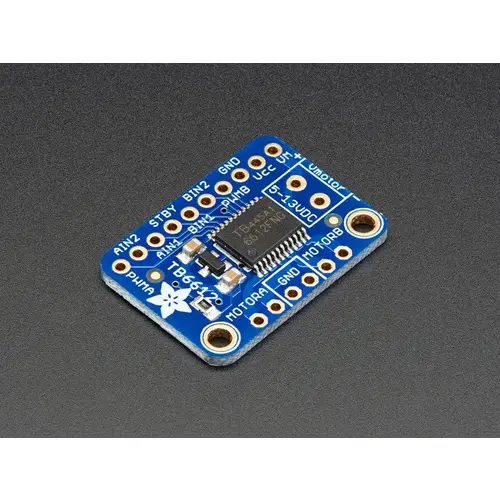

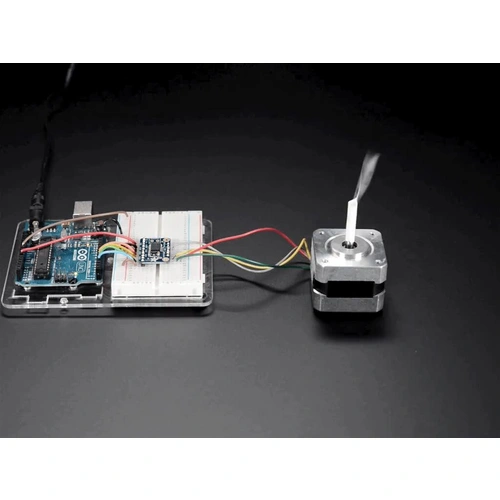

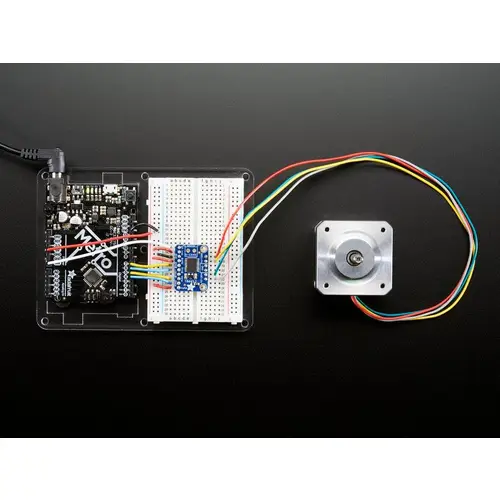

Adafruit TB6612 1.2A DC/Stepper Motor Treiber Breakout Board
Mit dem TB6612 können zwei Gleichstrommotoren, ein bipolarer oder unipolarer Schrittmotor oder zwei Magnetspulen mit 1,2A pro Kanal betrieben werden. Diese Treiber sind besser bekannt als "die Treiber in unseren montierten Adafruit Motorshields oder Motor HATs." Wir mögen diese Dual-H-Brücken wirklich, also wenn Sie Motoren ohne Shield oder HAT steuern möchten, lassen sich diese leicht auf jedem lötfreien Steckbrett oder Perma-Prototyp einschließen.Wir löten den TB6612 für Sie auf ein Breakout-Board, mit einem Polaritätsschutz-FET am Motorspannungseingang und einem Pullup am "Standby"-Eingangspin. Jeder Breakout-Chip enthält zwei vollständige H-Brücken (vier halbe H-Brücken).
Das bedeutet, dass Sie 2-4 Magnetspulen (nur zwei können gleichzeitig aktiv sein, auf gegenüberliegenden Brücken), zwei Gleichstrommotoren bidirektional oder einen Schrittmotor antreiben können. Stellen Sie nur sicher, dass sie für 1,2 Ampere oder weniger Strom geeignet sind, da dies die Grenze dieses Chips ist. Sie können einen Spitzenstrom von 3A bewältigen, aber das nur für kurze Zeit, wie 20 Millisekunden. Was uns an diesem Treiber am besten gefällt, ist, dass er integrierte Rückschlagdioden enthält, sodass Sie sich keine Sorgen machen müssen, dass der Induktionsstoß Ihr Projekt oder den Treiber beschädigt!
Es gibt zwei digitale Eingänge pro H-Brücke (einen für jede Hälfte der Brücke) sowie einen PWM-Eingang pro Treiber, sodass Sie die Motorgeschwindigkeit steuern können. Läuft bei 2,7V-5V Logik. Die Motorenspannung ist von der Logikspannung getrennt. Geeignet für Motorspannungen von 4,5V bis 13,5V! Dies funktioniert nicht gut für 3V-Motoren.

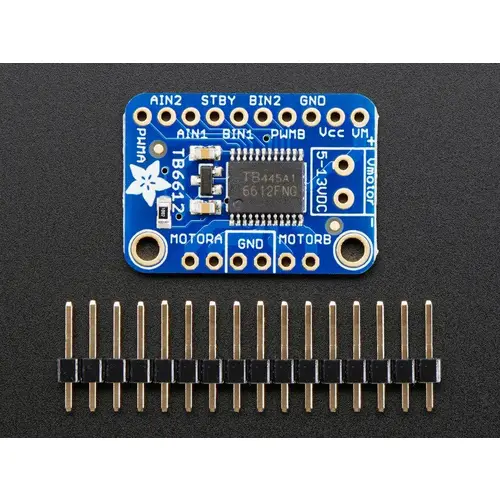

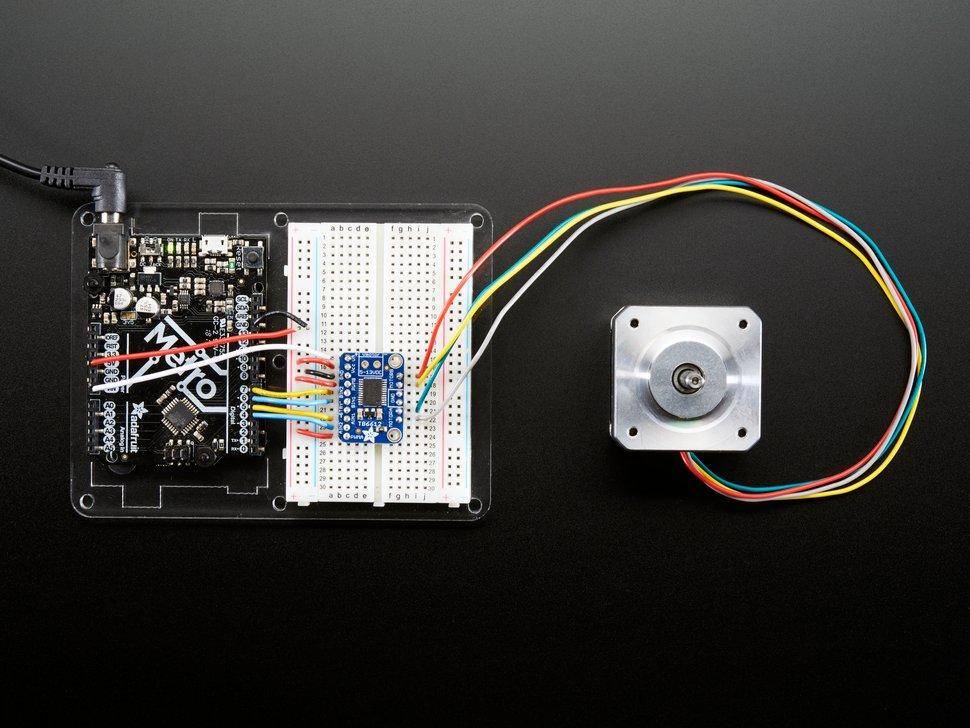

Kommt als ein zusammengebautes und getestetes Breakout sowie einem kleinen Streifen Header. Sie müssen einige leichte Lötarbeiten durchführen, um den Header an die Breakout-Platine anzuschließen. Arduino, Motoren und Netzteil sind nicht enthalten. Schauen Sie sich unser praktisches Tutorial zur Montage und Verkabelung an!
Merkmale im Überblick
- Zwei Gleichstrommotoren oder ein Schrittmotor steuerbar
- Integrierte Rückschlagdioden zum Schutz
- Separate Motor- und Logikspannungen
- Strombegrenzung: 1,2A
- Größe: 27mm x 19mm x 3mm
- Gewicht: 1,8g
- Logikspannung: 2,7V-5V
- Motorspannung: 4,5V-13,5V
- Spitzenstrom: 3A für kurze Zeit (20 Millisekunden)
- Ein zusammengebautes und getestetes Breakout
- Ein kleiner Streifen Header
- Datasheets, EagleCAD PCB files, and Fritzing object available in the product tutorial
