Beschreibung

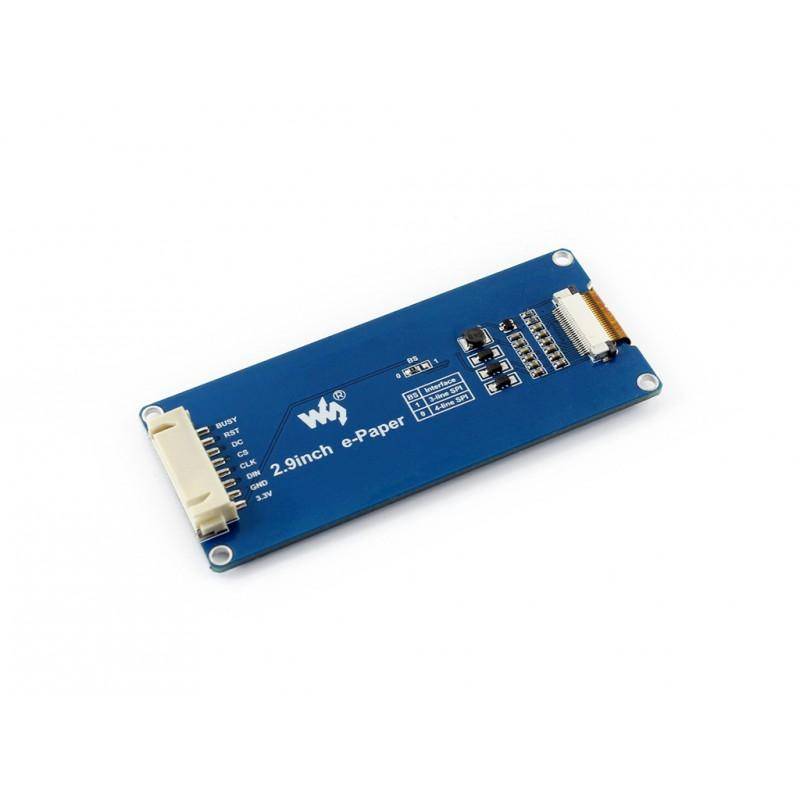

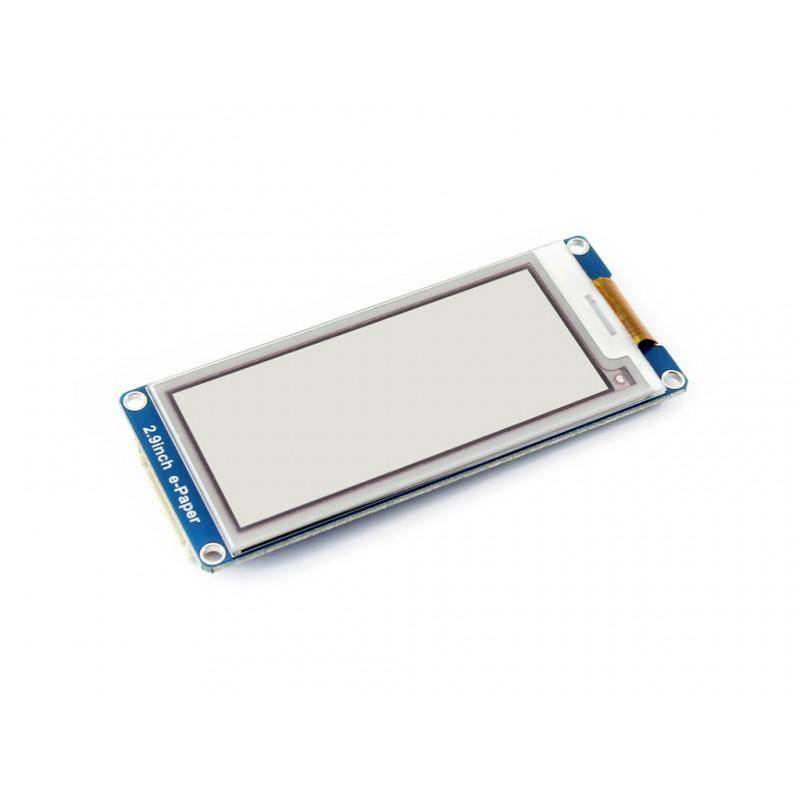

Waveshare 2.9" 296×128 ePaper Display Modul mit SPI Interface, dreifarbig (rot, schwarz, weiß)
Das 2.9 Zoll große ePaper Display Modul bietet eine Auflösung von 296 × 128 Pixeln und unterstützt die dreifarbige Darstellung in Schwarz, Rot und Weiß. Es ist mit einem integrierten Controller ausgestattet und kommuniziert über ein SPI-Interface. Durch den Verzicht auf eine Hintergrundbeleuchtung und die Fähigkeit, das zuletzt dargestellte Bild auch ohne Stromzufuhr anzuzeigen, eignet sich dieses Display besonders für Anwendungen mit geringem Energiebedarf. Typische Einsatzbereiche sind elektronische Preisschilder, industrielle Anzeigen und ähnliche stromsparende Informationssysteme.
Durch seine extrem niedrige Leistungsaufnahme und den großen Betrachtungswinkel von über 170° kann das Display Inhalte dauerhaft sichtbar halten, ohne kontinuierlich mit Energie versorgt werden zu müssen. Energie wird nur beim Aktualisieren des Bildinhalts benötigt. Die Verbindung mit Mikrocontrollern oder Entwicklungsboards wie Raspberry Pi, Arduino oder STM32 erfolgt über eine SPI-Schnittstelle. Entwicklungsressourcen und Handbücher mit Beispielcodes für verschiedene Plattformen sind enthalten.
Das Modul besitzt keine Hintergrundbeleuchtung und speichert die letzte angezeigte Information auch ohne Stromzufuhr dauerhaft auf dem Bildschirm. Der Stromverbrauch ist minimal und wird nur bei der Bildaktualisierung benötigt. Einfache Integration in bestehende Systeme erfolgt über eine SPI-Verbindung. Die mitgelieferten Ressourcen erleichtern die Entwicklung von Anwendungen mit diesem Display.
Das Display ist für die Darstellung von Texten, Symbolen und einfachen Grafiken geeignet. Die dreifarbige Anzeige ermöglicht visuelle Hervorhebungen, beispielsweise für Warnmeldungen oder Sonderangebote. Dank der energiesparenden Eigenschaften kann es über längere Zeiträume hinweg betrieben werden, ohne regelmäßig mit Strom versorgt werden zu müssen.
Merkmale im Überblick
- 2.9" ePaper Display mit 296 × 128 Pixel Auflösung
- Dreifarbige Anzeige: Schwarz, Rot, Weiß
- SPI-Schnittstelle (3-wire und 4-wire) für einfache Integration
- Kein Stromverbrauch im Ruhezustand, nur beim Aktualisieren
- Großer Betrachtungswinkel von über 170°
- Kein Backlight, Bild bleibt auch ohne Strom sichtbar
- Lieferung inkl. Entwicklungsressourcen und Anleitung
- Raspberry Pi
- Arduino
- STM32
- Andere Mikrocontroller mit SPI-Schnittstelle
- Betriebsspannung: 3.3V
- Interface: 3-wire SPI, 4-wire SPI
- Abmessung (Außenmaß): 89.5mm × 38mm
- Displaygröße: 66.89mm × 29.05mm
- Pixelabstand (Dot pitch): 0.138 × 0.138
- Auflösung: 296 × 128
- Farbdarstellung: Schwarz, Rot, Weiß
- Graustufen: 2
- Vollständige Aktualisierungszeit: 15s
- Stromverbrauch beim Refresh: 26.4mW (typ.)
- Standby-Stromverbrauch: <0.17mW
- Betrachtungswinkel: >170°
- Schnittstellenbelegung: VCC (3.3V), GND, DIN (SPI MOSI), CLK (SPI SCK), CS (SPI Chip Select, low active), DC (Daten-/Befehlauswahl), RST (Reset, low active), BUSY (Statusausgabe, low active)
- 2.9inch e-Paper Module (B)

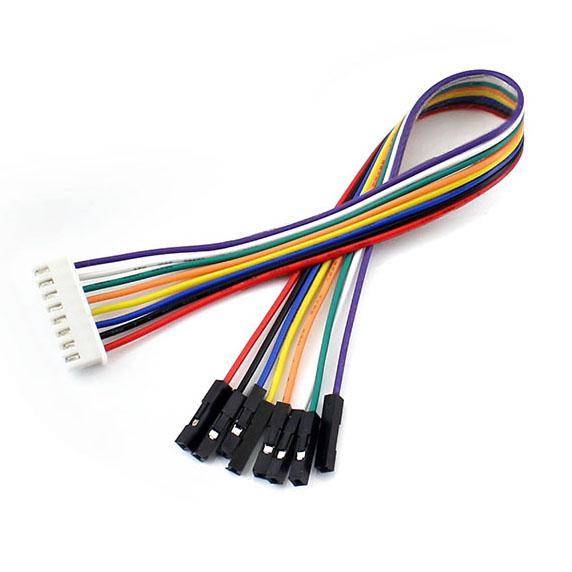

- Kabel XH2.54 20cm 8Pin
- Produktdokumentation und Downloads
