7.5" 800×480 ePaper Display HAT für Raspberry Pi v2

Beschreibung

Waveshare 7.5" 800×480 ePaper Display HAT für Raspberry Pi v2

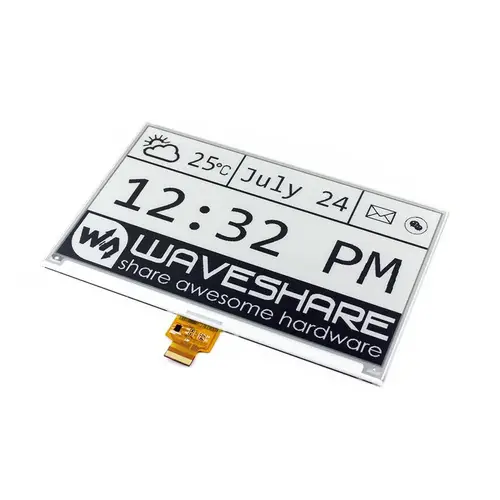

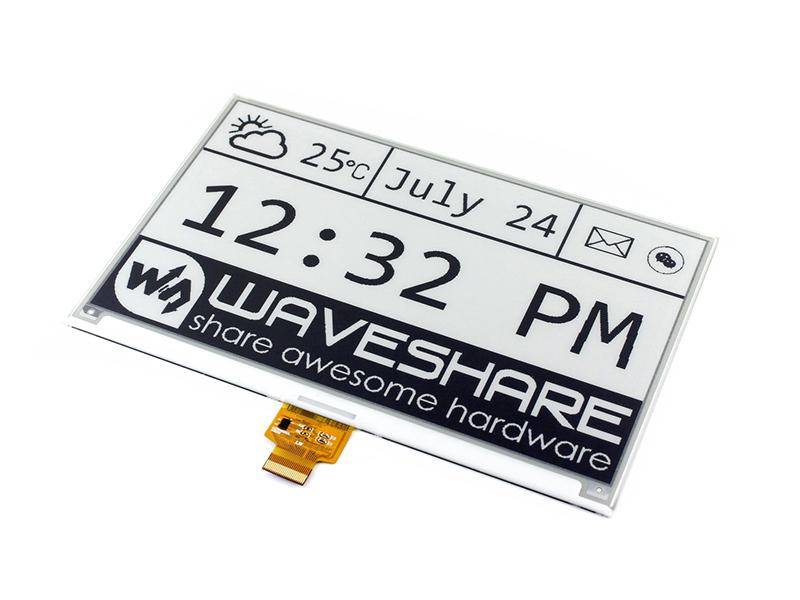

Dies ist ein 7,5 Zoll großes E-Ink-Displaymodul mit einer Auflösung von 800 × 480 Pixeln. Es verfügt über einen integrierten Controller, der über die SPI-Schnittstelle kommuniziert und unterstützt sowohl vollständige als auch partielle Aktualisierungen des Bildinhalts. Das Display kommt ohne Hintergrundbeleuchtung aus und zeigt den zuletzt dargestellten Inhalt auch ohne Stromversorgung dauerhaft an. Die geringe Leistungsaufnahme ermöglicht energieeffizienten Betrieb. Aufgrund seiner guten Lesbarkeit bei direkter Sonneneinstrahlung eignet sich das Modul für Anwendungen wie elektronische Regaletiketten und Industrieanzeigen.

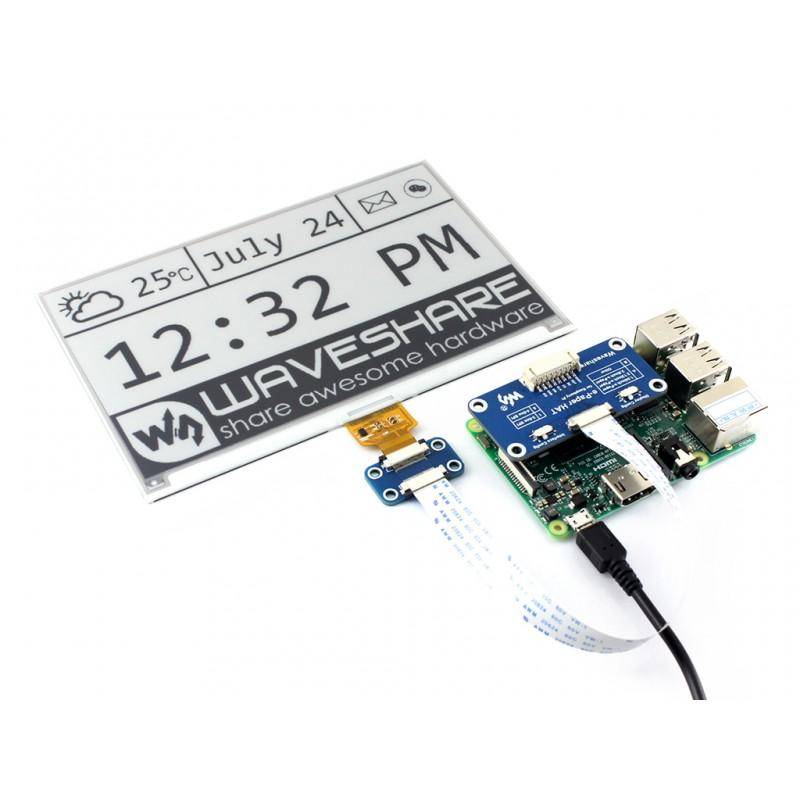

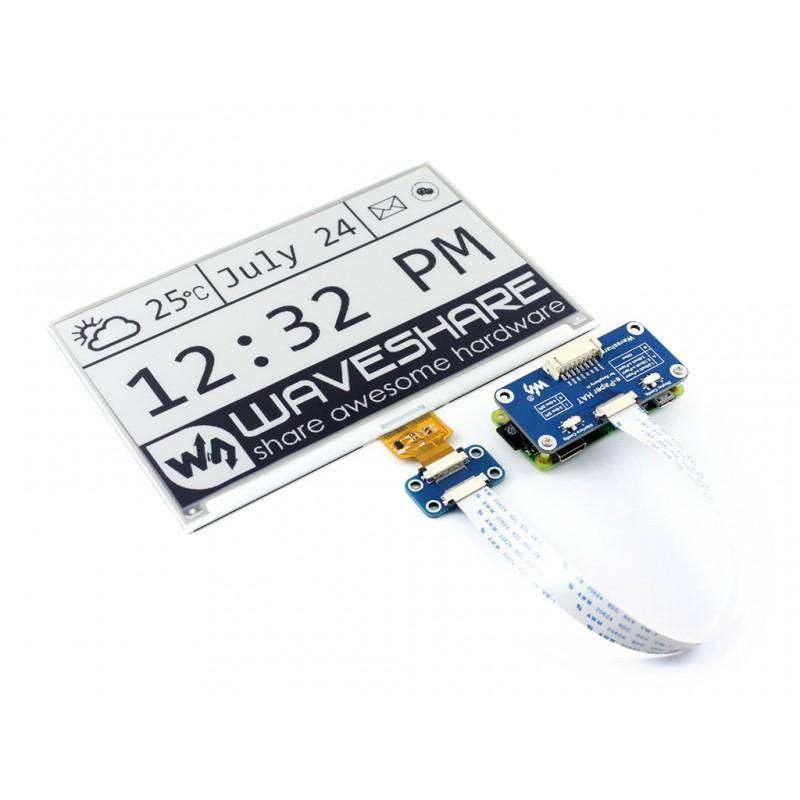

Das Modul nutzt die SPI-Schnittstelle zur Kommunikation mit Mikrocontrollern und Einplatinencomputern wie Raspberry Pi, Arduino oder STM32. Es wird mit einem passenden Treiber-HAT für den Raspberry Pi sowie Befestigungsmaterial geliefert. Entwicklungsressourcen und Beispielanwendungen für verschiedene Plattformen stehen online zur Verfügung.

Das Display wird für die Darstellung von Informationen eingesetzt, die sich selten oder nur partiell ändern, etwa in elektronischen Preisschildern, Zeitplänen oder industriellen Anzeigen. Es bietet zwei Anzeigefarben (Schwarz und Weiß) sowie einen Betrachtungswinkel von über 170 Grad. Die Auffrischzeit beträgt ca. 5 Sekunden. Im Standby-Modus liegt der Stromverbrauch unter 0,017 mW. Aufgrund seiner passiven Anzeigetechnologie ist das Display besonders stromsparend und für batteriebetriebene Anwendungen geeignet.

Merkmale im Überblick

• 7,5 Zoll E-Paper-Display mit 800 × 480 Pixel Auflösung
• Keine Hintergrundbeleuchtung, Anzeige bleibt auch ohne Strom erhalten
• Ultra niedriger Stromverbrauch, Energiebedarf nur bei Bildaktualisierung
• Unterstützt partielle und vollständige Aktualisierung
• Großer Betrachtungswinkel von über 170 Grad
• SPI-Schnittstelle zur Ansteuerung mit gängigen Mikrocontrollern

• Raspberry Pi
• Arduino
• STM32
• Weitere Mikrocontroller mit SPI-Unterstützung

• Betriebsspannung: 3,3 V
• Schnittstelle: SPI
• Auflösung: 800 × 480 Pixel
• Displaygröße: 163,2 mm × 97,92 mm
• Außenmaße: 170,2 mm × 111,2 mm
• Punktabstand: 0,205 mm × 0,204 mm
• Farbdarstellung: Schwarz und Weiß
• Graustufen: 2
• Auffrischzeit: ca. 5 Sekunden
• Auffrischungsleistung: 38 mW (typisch)
• Standby-Leistung: unter 0,017 mW
• Betrachtungswinkel: größer als 170°

• Display-Controller integriert
• Kommt mit Beispielen und Anleitung für verschiedene Plattformen

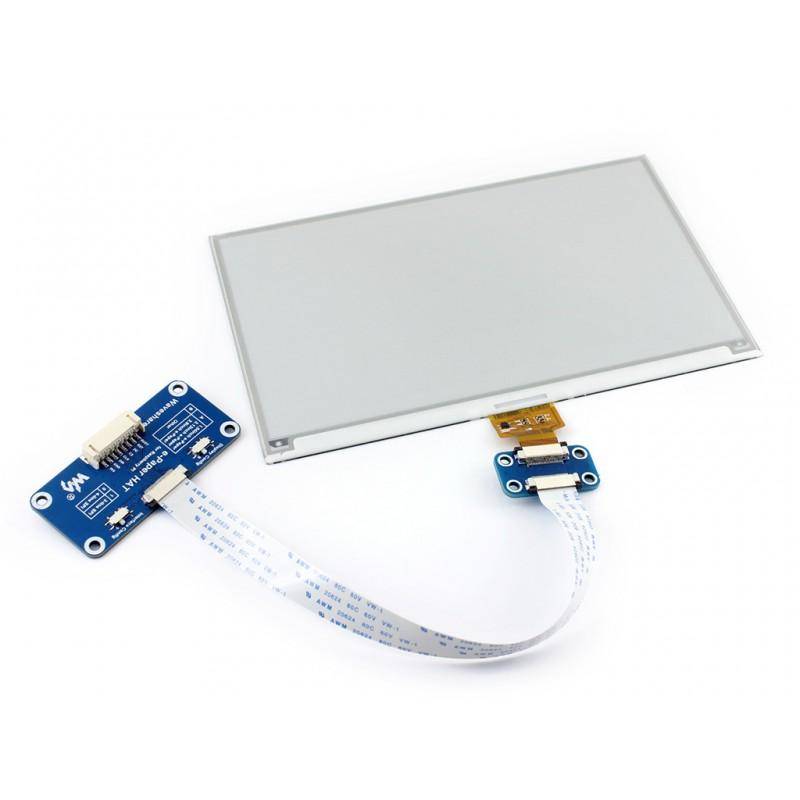

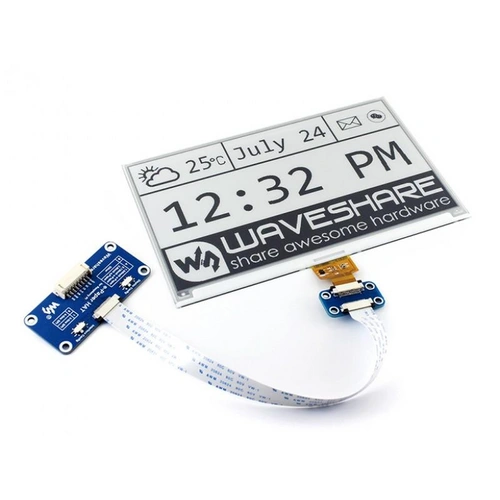

• 7,5 Zoll E-Paper-Display
• ePaper Driver HAT
• RPi Schrauben Pack (2 Stück)

• Produktseite mit Anleitung und Ressourcen (Waveshare)
