Beschreibung

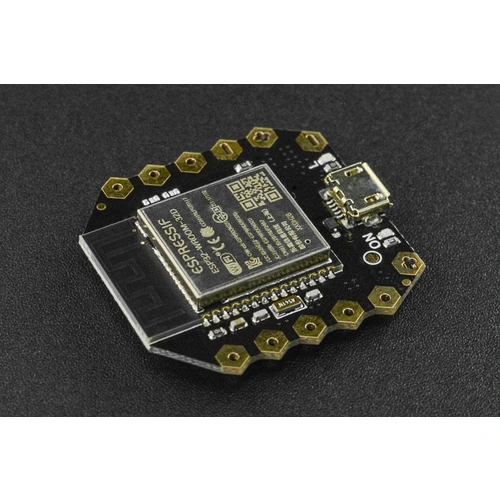

DFRobot Beetle ESP32 Microcontroller
Der DFRobot Beetle ESP32 ist ein kompakter Mikrocontroller mit einer Größe von 35 mm x 34 mm. Er basiert auf dem Tensilica LX6 Dual-Core-Prozessor mit einer Taktfrequenz von 240 MHz und verfügt über 520 KB SRAM sowie 16 Mbit Flash-Speicher. Das Board integriert sowohl WLAN (802.11 b/g/n) als auch Bluetooth 4.2 (BR/EDR/BLE) und eignet sich für drahtlose IoT- und Embedded-Anwendungen. Große, vergoldete I/O-Pads ermöglichen eine einfache Verbindung über Schraub- oder Nähdrähte, ohne dass Lötarbeiten erforderlich sind. Der Mikrocontroller kann über die integrierte Micro-USB-Schnittstelle direkt programmiert und mit Strom versorgt werden. Alternativ ist eine Spannungsversorgung über den VIN-Pin (3,5–6,5 V) möglich.
Der Beetle ESP32 ermöglicht die direkte Übertragung und das Debuggen von Programmen über USB, ohne dass ein externer Programmer notwendig ist. Mit den integrierten WLAN- und Bluetooth-Funktionen lassen sich vielfältige Projekte umsetzen, beispielsweise tragbare Geräte, Smart-Home-Lösungen oder Datenlogger. Eine Gruppe von vergoldeten, wabenförmigen Stromschnittstellen erleichtert die Stromversorgung und Verbindung mit Peripheriegeräten. Der Mikrocontroller ist FCC-, CE-, TELEC- und KCC-zertifiziert und unterstützt Übertragungsgeschwindigkeiten bis zu 150 Mbps nach dem 802.11n-Standard.

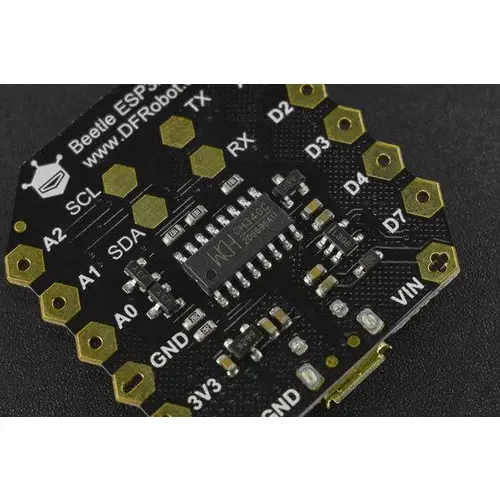

Das Board verfügt über vier digitale Ein- und Ausgänge (D2, D3, D4, D7), vier analoge Eingänge (A0–A3), eine I2C-Schnittstelle und eine serielle UART-Verbindung. Zwei integrierte Quarze mit 40 MHz und 32,768 kHz sorgen für präzise Taktung und zuverlässige Signalverarbeitung. Durch die Kombination von kompaktem Design, drahtloser Konnektivität und flexiblen Anschlussmöglichkeiten eignet sich der Beetle ESP32 für kompakte Elektronikprojekte, Wearables oder mobile Steuerungssysteme.
Merkmale im Überblick
- Kompakter Mikrocontroller mit 35 mm x 34 mm Abmessung
- Tensilica LX6 Dual-Core-Prozessor mit 240 MHz
- 520 KB SRAM und 16 Mbit Flash-Speicher
- Unterstützt WLAN 802.11 b/g/n und Bluetooth 4.2 BR/EDR/BLE
- Vergoldete I/O-Pads für einfache Verbindung ohne Löten
- Integrierte USB-Schnittstelle zur Programmierung und Stromversorgung
- VIN-Spannungsversorgung zwischen 3,5 V und 6,5 V
- FCC-, CE-, TELEC- und KCC-zertifiziert
- Arduino
- ESP-IDF
- MicroPython

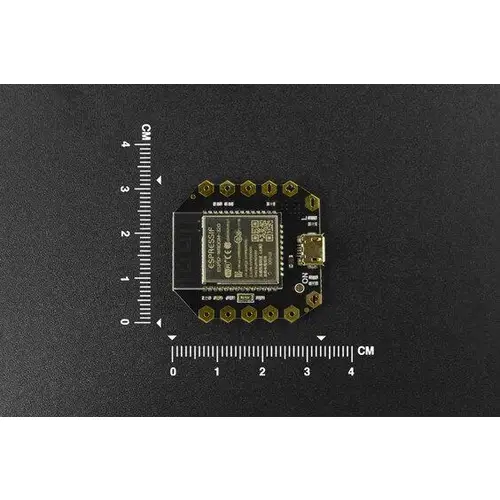

- Abmessungen: 35 x 34 mm
- Prozessor: Tensilica LX6 Dual-Core, 240 MHz
- Speicher: 520 KB SRAM, 16 Mbit Flash
- WLAN: 802.11 b/g/n/d/e/i/k/r (bis zu 150 Mbps)
- Bluetooth: Version 4.2 BR/EDR/BLE
- Frequenzbereich: 2,4 – 2,5 GHz
- Spannungsversorgung über USB: 5,0 V
- Spannungsversorgung über VIN: 3,5 – 6,5 V DC
- Digitale Schnittstellen: D2, D3, D4, D7
- Analoge Eingänge: A0, A1, A2, A3
- I2C-Schnittstelle: 1
- Serielle Schnittstelle (UART): 1
- On-Chip-Takte: 40 MHz und 32,768 kHz
- Wi-Fi-Protokolle: A-MPDU, A-MSDU, 0,4 µs Schutzintervall
- Vergoldete wabenförmige Stromanschlüsse

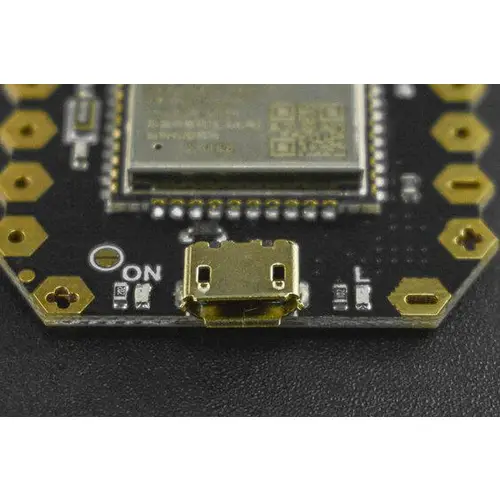

- Unterstützt Programmierung und Debugging über Micro-USB
- Unterstützt direkte Stromversorgung und Datenübertragung über USB
- 1 × DFRobot Beetle ESP32 Microcontroller
- DFRobot Beetle ESP32 Wiki
