Beschreibung
Der AHT20 ist ein hochpräziser, aber kostengünstiger Temperatur- und Feuchtigkeitssensor, der mit einem verbesserten kapazitiven MEMS-Halbleiter-Feuchtesensorelement ausgestattet ist. Er kommt mitstandardmäßiger I2C-Schnittstelle und einer breiten Spannungsversorgung von 2V - 5V. Und mit der einfachen Peripherieschaltung funktioniert er auch in rauen Umgebungen im Messbereich von -40~?85? stabil.
Dieser Sensor kann zur Messung der Temperatur und Luftfeuchtigkeit von elektronischen Geräten im Haushalt, der Temperatur und Luftfeuchtigkeit in Autos usw. eingesetzt werden.
Eigenschaften
Digitaler Ausgang, I2C-Schnittstelle
Ausgezeichnete Langzeitstabilität
Schnelle Reaktion und starke Anti-Interferenz-Fähigkeit
Spezifikationen
- Modul-Parameter
- Betriebsspannung: DC2V~5V
- Ausgangssignal: I2C
- I2C-Adresse: 0×38

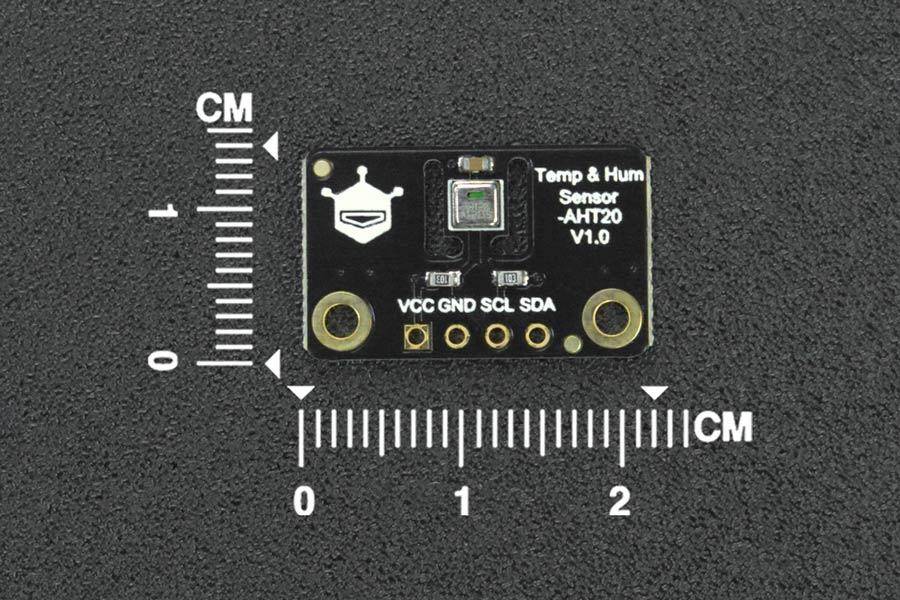

- Abmessungen: 30mm×20.5mm/1.18×0.81"
- AHT20 Chip Parameter
- Luftfeuchtigkeitsmessung
- Auflösung: 0,024 %RH
- Genauigkeitsfehler: ±2% RH
- Reproduzierbarkeit: ±0,1 %RH
- Hysterese: ±1 %RH
- Nicht-linear: ±0,1 %RH
- Ansprechzeit: 8S
- Betriebsbereich: 0~100 %RH
- Langzeitdrift: ?0,5 %RH/Jahr
- Temperaturmessung
- Auflösung: 0.01°C
- Genauigkeitsfehler: ±0,3°C
- Wiederholbarkeit: ±0,1°C
- Hysterese: ±0,1°C
- Reaktionszeit: mindestens 5S, maximal 30S
- Betriebsbereich: -40°C~85°C
- Langzeitdrift: ?0,04°C/Jahr

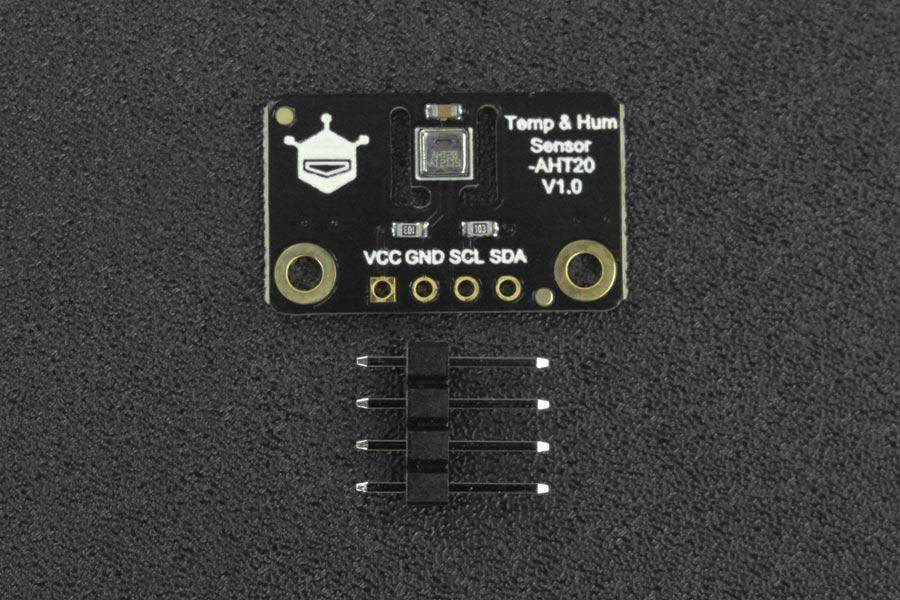

Fermion: AHT20 Temperatur- und Luftfeuchtigkeitssensor × 1
2.54-4P Schwarze einreihige Stiftleiste × 1
Dokumentation / Downloads
Produkt-Wiki
2D Abmessungen
2D Abmessungen_CAD
3D STP
Schaltplan SCH
