Beschreibung

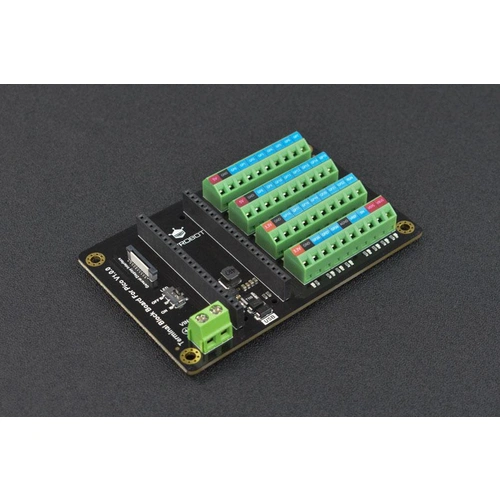

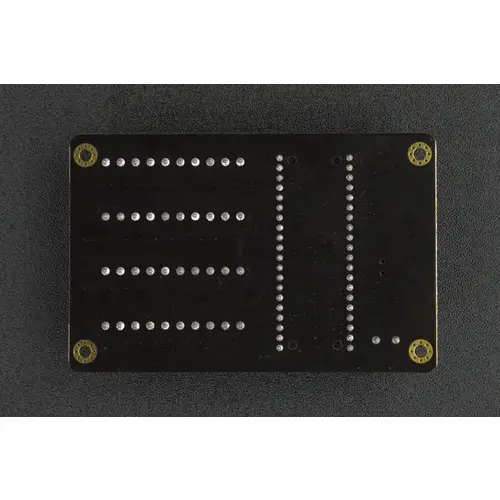

Diese Raspberry Pi Pico Terminal Block Board ist genau das Richtige für Maker, die gerne Klemmen für die Verdrahtung ihrer Projekte verwenden!
Das Board hat alle Pins des Pico in Klemmenblöcke aufgeteilt und bietet den Nutzern zusätzliche GDI, 5V-Ausgang und 7-24 Stromeingang. Jeder Anschluss ist mit klaren Silkscreens beschriftet. Alle Anschlussblöcke (außer GND) haben LED-Anzeigen zur Statusanzeige, die mit dem eingebauten Schalter ausgeschaltet werden können, wenn sie nicht benötigt werden.
Merkmale

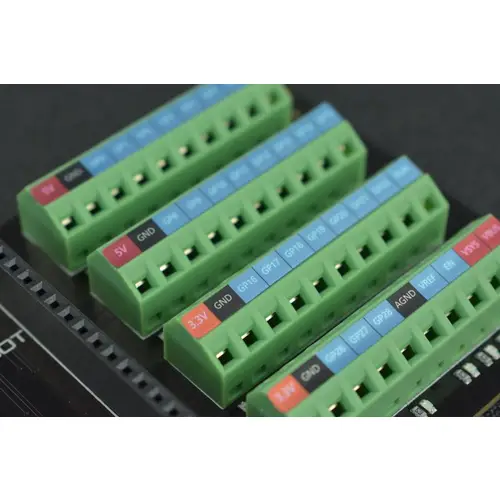

Klemmleisten, machen Verbindungen stabiler und zuverlässiger
Alle Pins der Hauptplatine sind herausgebrochen
Externer Spannungseingang: 7-24V
Farblose Silkscreens

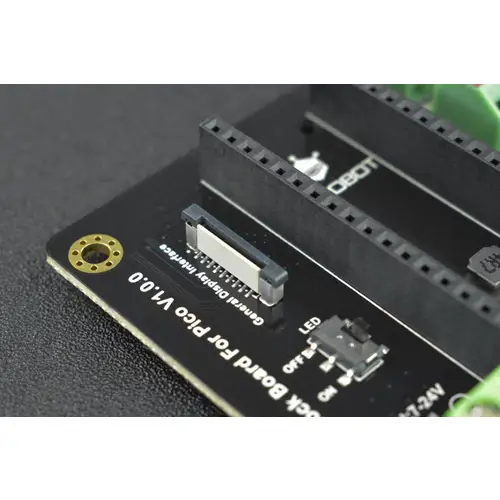

GDI für den Anschluss des Displays
Statusanzeige der Klemmleiste
Schalter für die Statusanzeige der Klemmenleiste
Spezifikationen
Externer Spannungseingang: 7~24V
Bildschirmschnittstelle: GDI
GPIO x27
GND x5
5V Anschluss x2
3,3V Anschluss x2
Port-LED-Anzeige x35
Port-LED-Anzeige Farbe: blau
Default ON Port Indicator: 3.3V, 5V, VSYS, VBUS, VREF

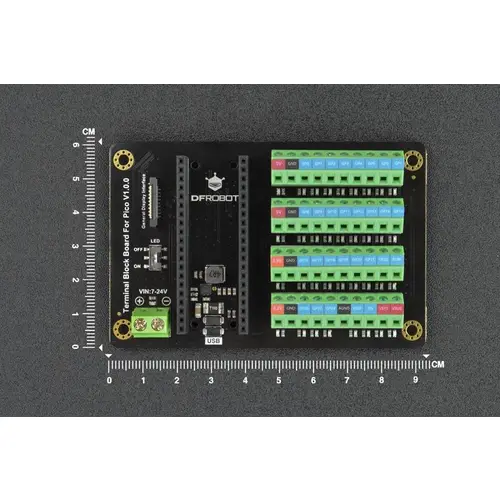

Abmessungen (ohne Verpackung): 61mmx93.5mm/2.40x3.68"
Lieferumfang
Terminal Block Board für Raspberry Pi Pico x1
Dokumentation / Downloads
Produkt-Wiki
Schaltpläne
3D Datei
CAD-Datei
Abmessungen
SchDoc
