Beschreibung

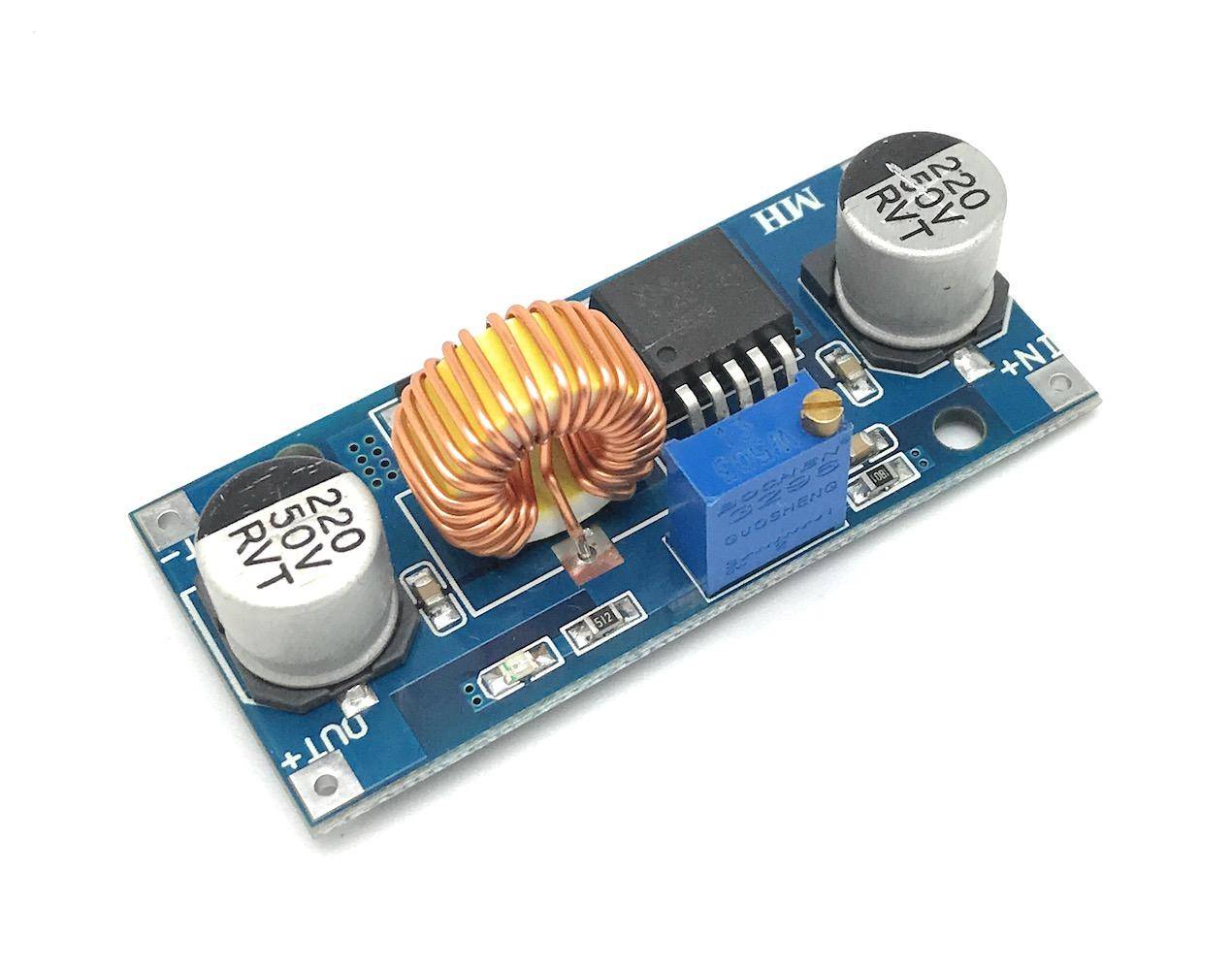

Netzteilmodul 4–38V → 1,25–36V / 5A mit Lötpads
Das Netzteilmodul BC-REGU5A ist ein Spannungswandler, der eine Eingangsspannung im Bereich von 4 bis 38 V DC auf eine einstellbare, stabile Ausgangsspannung zwischen 1,25 und 36 V DC reguliert. Es basiert auf dem IC XL4015 und eignet sich für universelle Anwendungen in der Stromversorgung elektronischer Schaltungen. Die Ausgangsspannung lässt sich über einen integrierten Präzisionstrimmer manuell einstellen.
Mit einem maximalen Ausgangsstrom von 5 A und einer Ausgangsleistung bis zu 75 W ist das Modul für leistungsintensive Anwendungen geeignet. Der elektrische Anschluss erfolgt über Lötpads. Zwei Befestigungslöcher mit einem Durchmesser von 3,0 mm ermöglichen die Schraubmontage des Moduls.
Das Modul eignet sich für vielfältige Anwendungen in DIY-Projekten, Laborumgebungen und als regelbare Spannungsquelle für Mikrocontroller- und Embedded-Systeme. Durch die mitgelieferte Kühlkörperlösung wird die Wärmeabfuhr unterstützt, wodurch der zuverlässige Dauerbetrieb auch bei höheren Lasten begünstigt wird.
Merkmale im Überblick
- Einstellbare Ausgangsspannung von 1,25 bis 36 V DC
- Maximaler Ausgangsstrom 5 A
- Maximale Ausgangsleistung 75 W
- Spannungsregler IC: XL4015
- Eingangsspannung: 4–38 V DC
- Ausgangsspannung: 1,25–36 V DC (einstellbar)
- Max. Ausgangsstrom: 5 A
- Max. Ausgangsleistung: 75 W
- IC: XL4015
- Spannungseinstellung über Präzisionstrimmer
- Anschlussart: Lötpads
- Befestigung: 2 x Befestigungslöcher Ø 3,0 mm
- Abmessungen: 55 x 25 x 16 mm
- 1x Netzteilmodul BC-REGU5A
- 1x Kühlkörper
