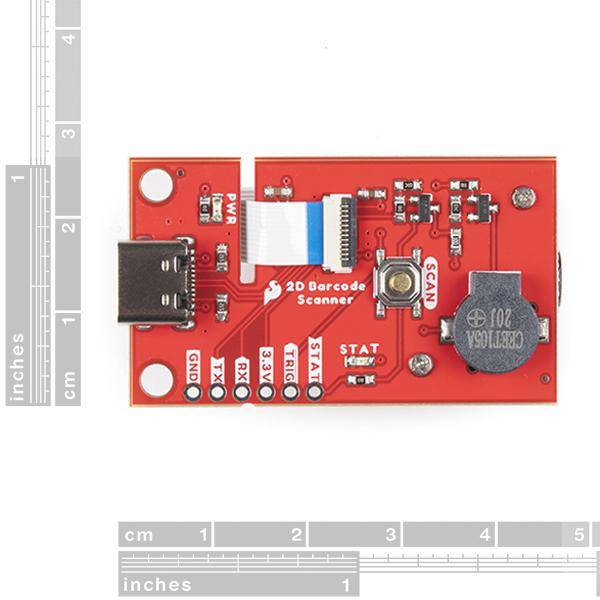

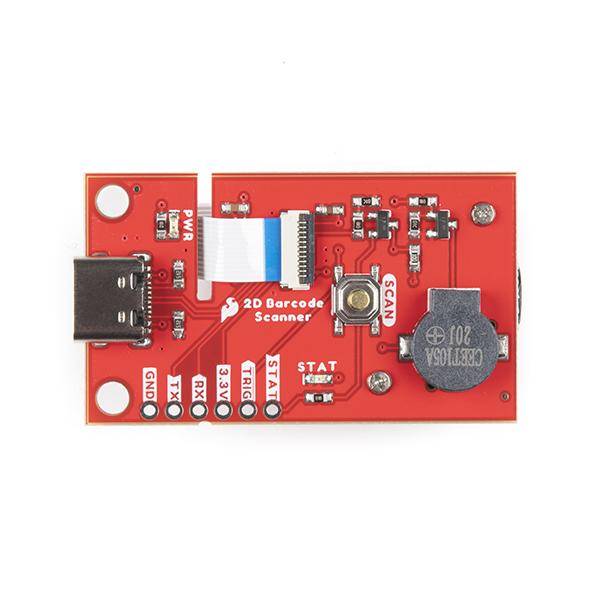

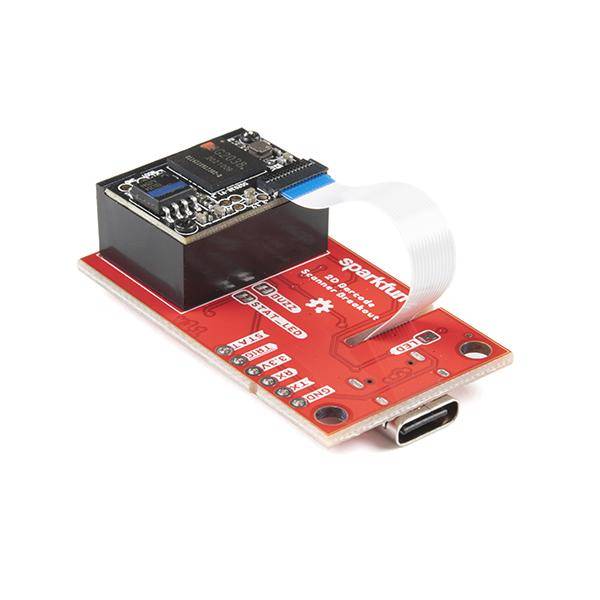

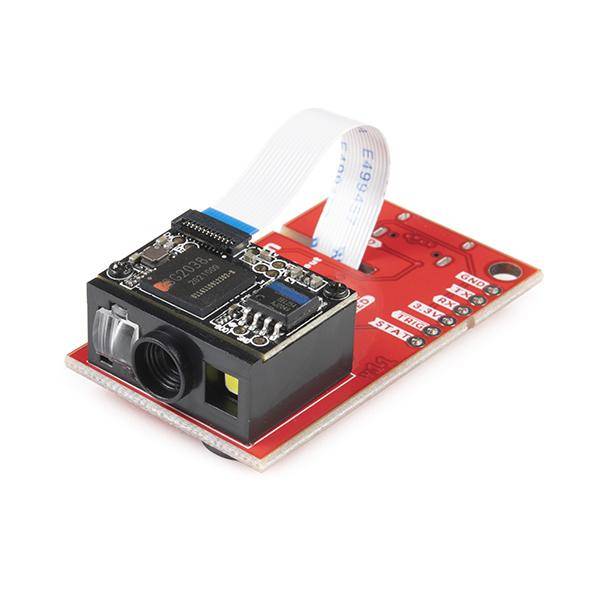

SparkFun 2D Barcode Scanner Breakout

Beschreibung

Das SparkFun 2D Barcode Scanner Breakout ist ein kleines Breakout Board mit dem DE2120 Barcode Scanner Modul von DYScan. Der DE2120 liest 20 verschiedene Barcode-Symbologien (sowohl 1D als auch 2D) mit einer Kamera und integrierter Bildverarbeitung, um alles von UPC-Codes bis zu QR-Codes zu identifizieren und zu dekodieren. Das Modul verfügt außerdem über zwei LEDs: eine für die Beleuchtung und eine für die Projektion der roten Linie, die man von laserbasierten Scannern gewohnt ist.

Dieses Breakout-Board macht es einfach, alle Möglichkeiten des DE2120 zu erkunden, ohne sich mit heiklen Flachbandkabeln herumschlagen zu müssen. Die USB-Schnittstelle des Scanners ist über den integrierten USB-C-Anschluss zugänglich. Ein Summer und eine Status-LED sind über entsprechende Treiberschaltungen mit dem Modul verbunden, und am "Trigger"-Pin befindet sich ein taktiler Drucktastenschalter. Wenn Sie bereit sind, das Modul in Ihr eingebettetes Projekt einzubinden, können Sie die 5-polige Stiftleiste für den direkten Zugriff auf die seriellen TTL-Pins, die Stromversorgungspins und den Triggereingang nutzen.

Das Modul kann entweder über die serielle Schnittstelle oder durch Scannen von Befehlsbarcodes konfiguriert werden, die im Settings Manual zu finden sind.

Alle Tastatur-, HID- und seriellen Daten können über den einzigen USB-C-Anschluss übertragen werden. The DE2120 has the unique ability to enumerate all three protocols including a CDC serial driver so the device appears as a standard COM port.

Merkmale:

• USB-C-Anschluss für USB-HID-Schnittstelle und virtuellen COM-Port
• Liest 20 verschiedene Symbologien
  • 1D Symbologies
    • UPC-A
    • UPC-E
    • EAN-8
    • EAN-13
    • Code 128
    • GS1-128
    • Code 39
    • Code 93
    • Code 11
    • Interleaved 2-of-5
    • Matrix 2-of-5
    • Industrial 2-of-5
    • Codabar
    • MSI
    • GS1 DataBar
    • Datalogic 2-of-5
  • 2D Symbologies
    • QR Code
    • Data Matrix
    • PDF 417
    • Micro PDF 417
    • Aztec Code

• Einstieg in den 2D-Barcodescanner Breakout Hookup Guide
• Schaltplan
• Eagle-Dateien
• Board Dimensions
• Hookup Guide
• Datasheet (DE2120)
• Settings Manual
• Arduino Library
• Python Package
• GitHub Hardware Repo
