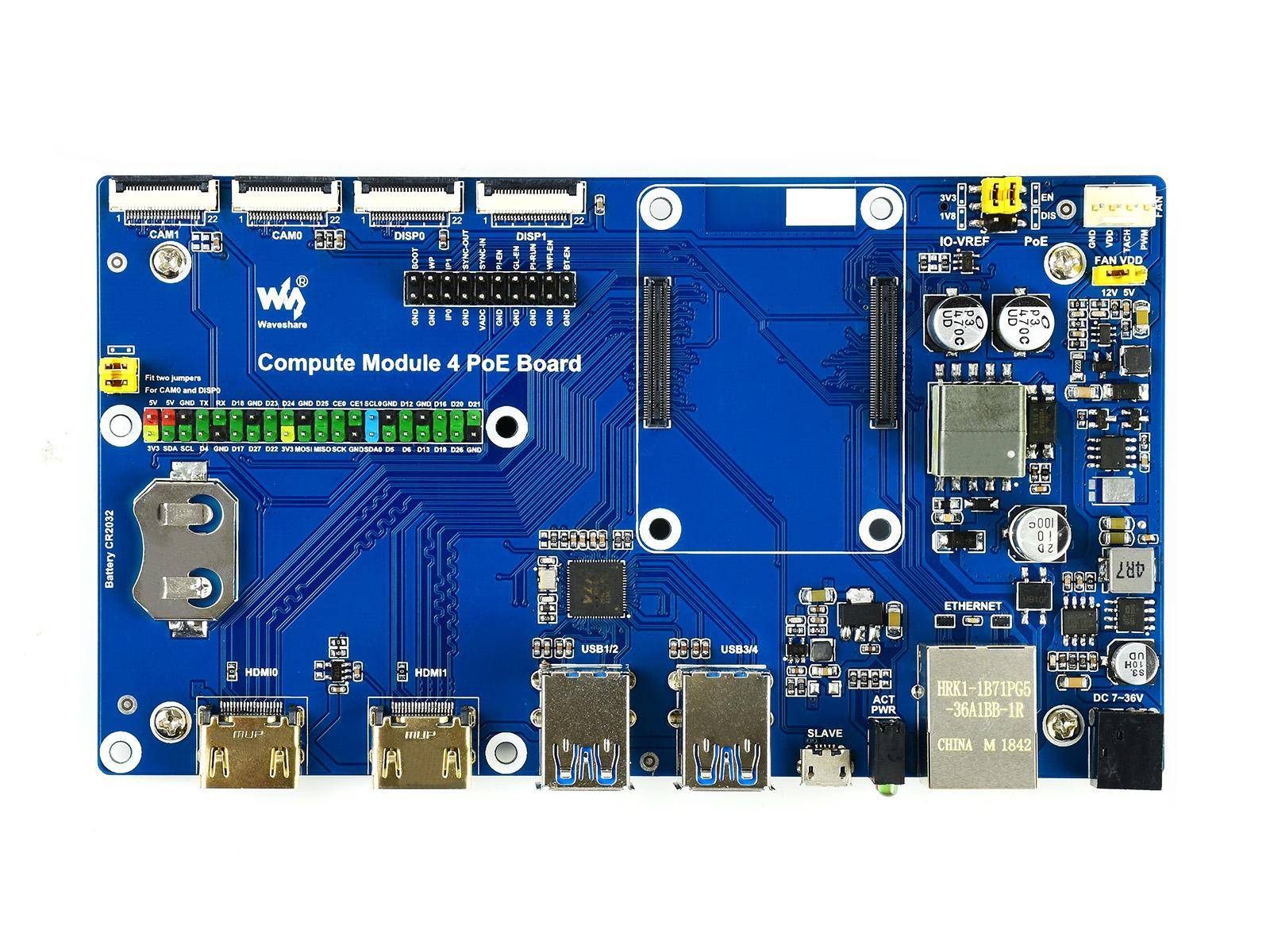

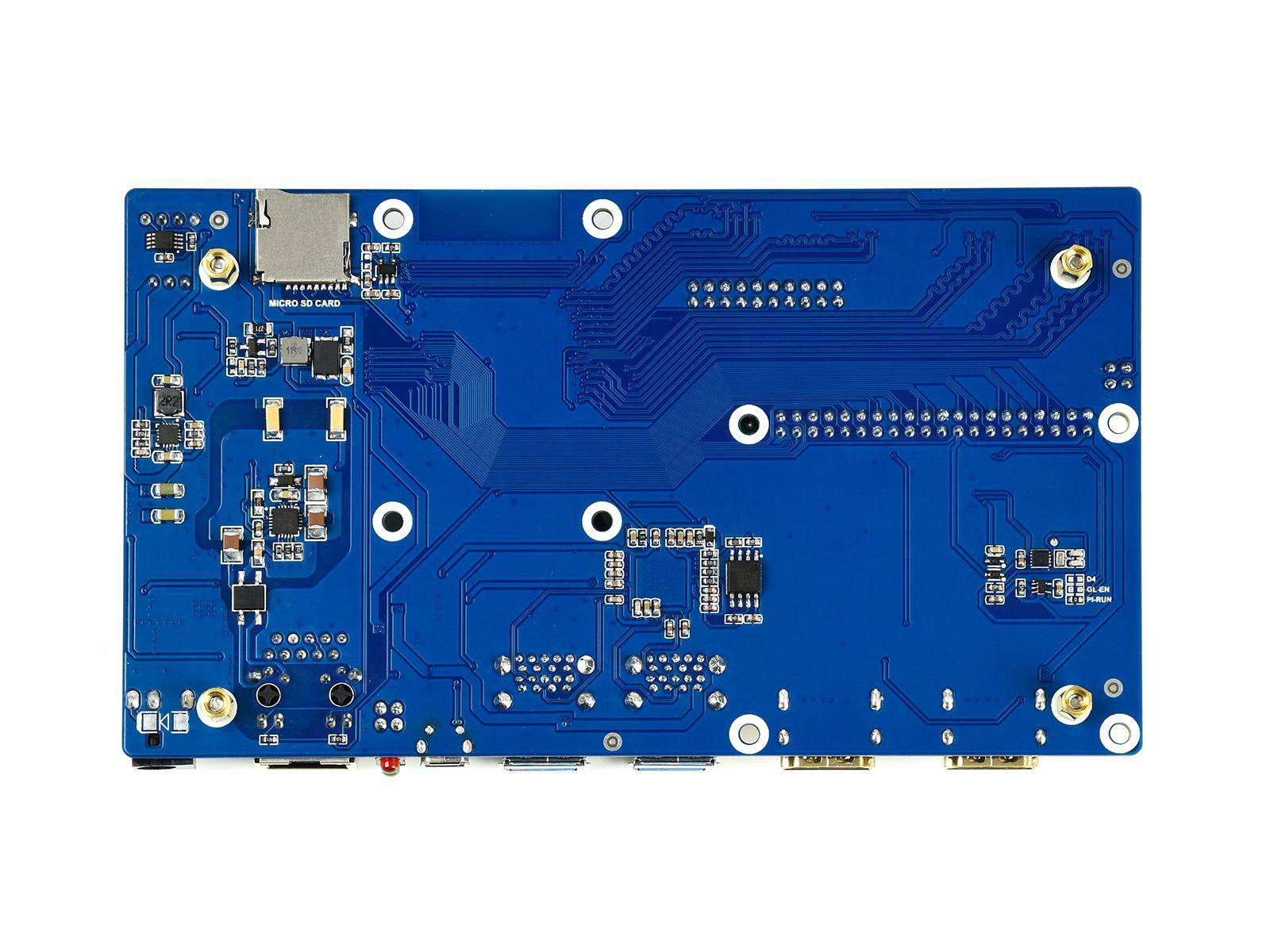

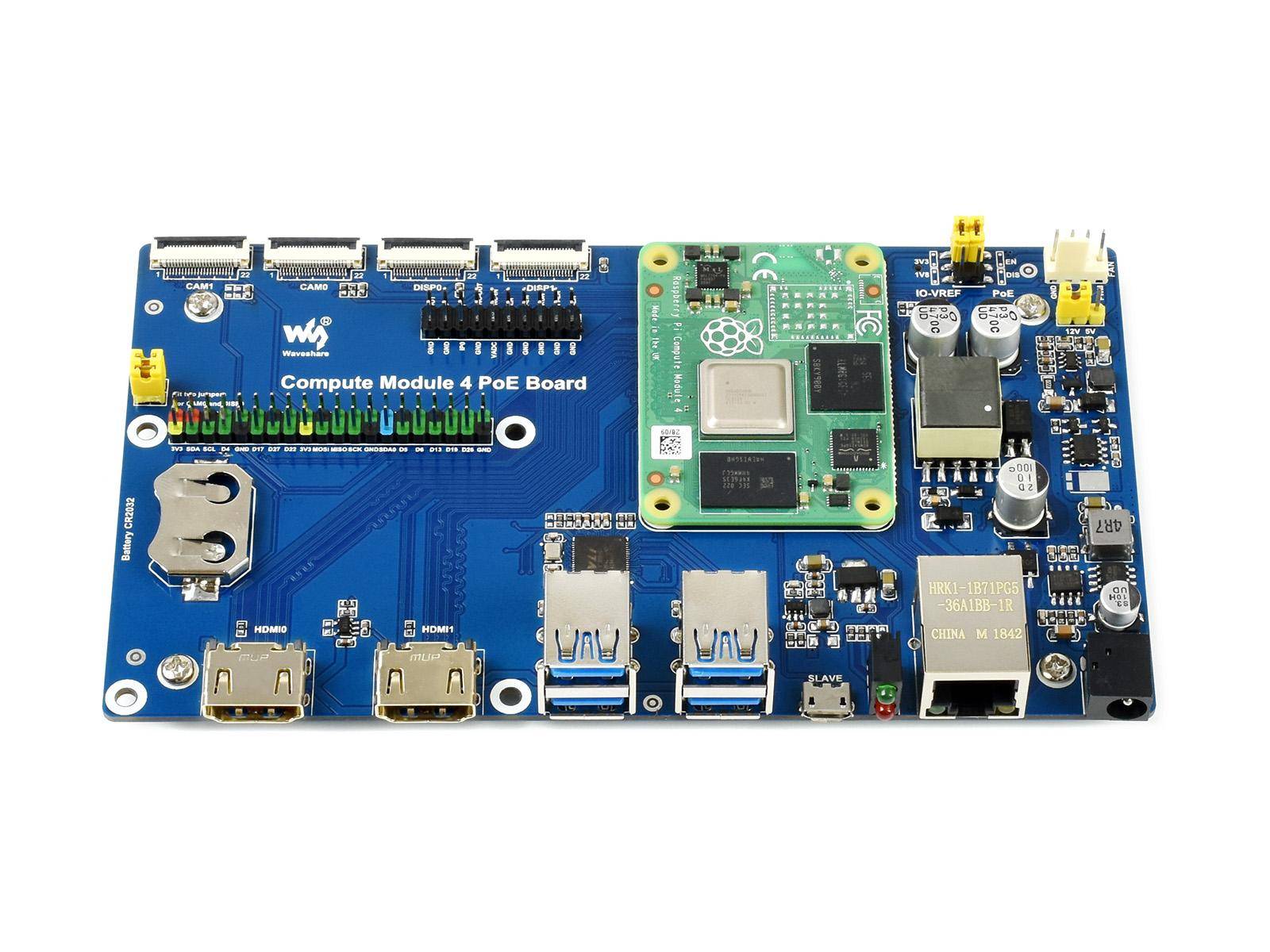

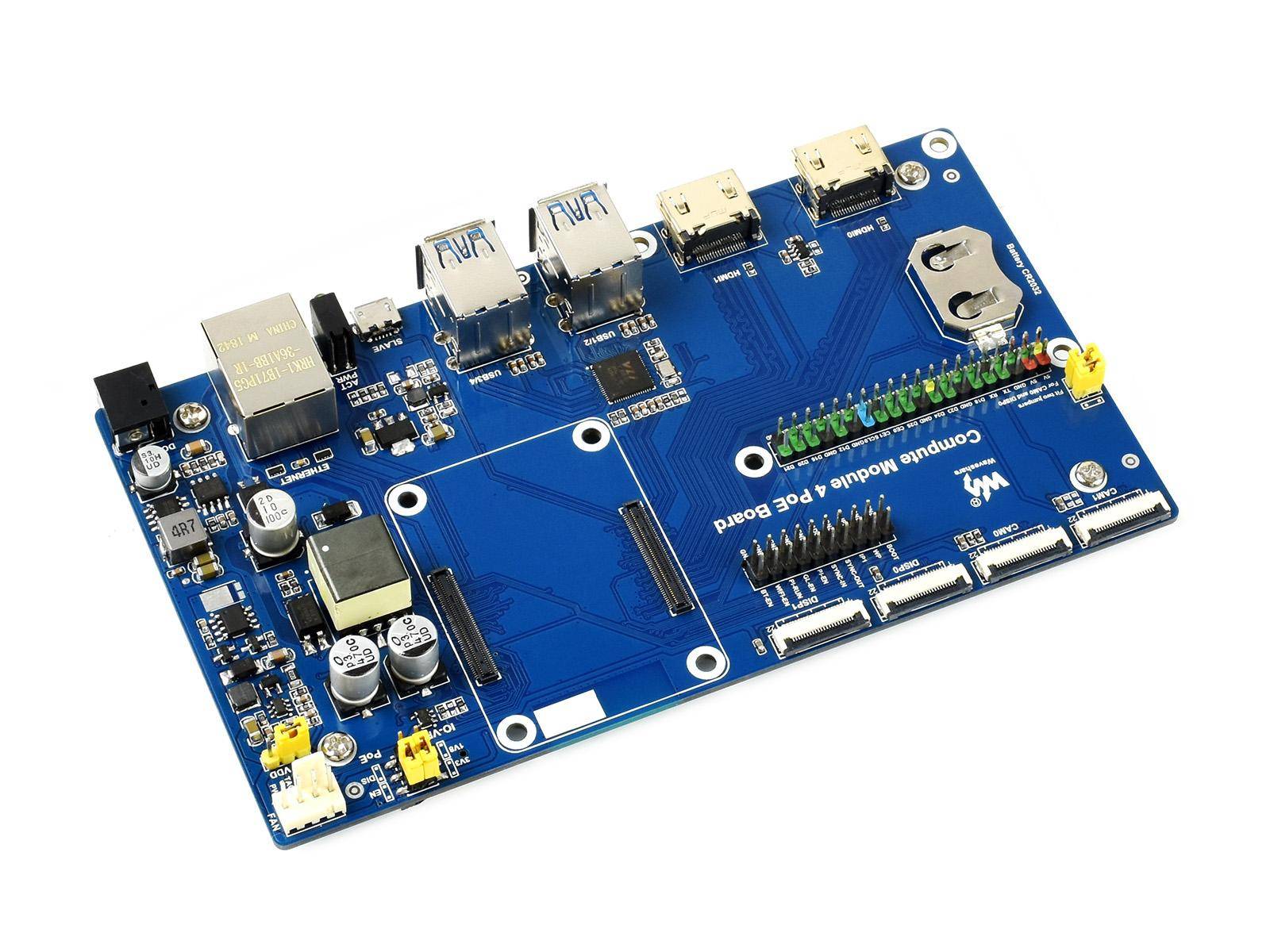

Raspberry Pi Compute Module 4 IO Board mit PoE Funktion
Das Compute Module 4 PoE Board ist eine Basisplatine für alle Varianten des Raspberry Pi Compute Module 4. Es eignet sich sowohl zur Entwicklung als auch zur Integration in Endprodukte. Die Platine verfügt über einen Standard-CM4-Sockel sowie einen farbcodierten 40-Pin-GPIO-Header. Eine breite Palette an Schnittstellen ist vorhanden, darunter USB 3.2 Gen1, HDMI, MIPI CSI-2, MIPI DSI, Ethernet mit PoE-Funktion, sowie ein MicroSD-Kartensteckplatz für CM4 Lite-Varianten ohne eMMC. Darüber hinaus sind ein RTC-Batteriesockel, ein Lüfteranschluss mit Spannungswahl sowie diverse Konfigurationsmöglichkeiten für CAM0/DISP0, IO-VREF und PoE-Enable vorgesehen. Die Stromversorgung erfolgt über einen Eingang mit einem Bereich von 7 V bis 36 V. Das Board misst 160 mm × 89,8 mm.
Das Board eignet sich zur Evaluierung, Entwicklung und Anwendung in eingebetteten Systemen oder industriellen Anwendungen mit Raspberry Pi CM4. Es ermöglicht den direkten Anschluss zahlreicher Peripheriegeräte über standardisierte Schnittstellen.
Das Compute Module 4 IO Board mit PoE-Unterstützung dient als vielseitige Basisplatine zur Verwendung mit allen Varianten des Compute Module 4. Die Platine stellt Schnittstellen für Netzwerk, Videoausgabe, Kamera- und Displayanbindung sowie USB-Geräte bereit. Zusätzlich unterstützt sie Funktionen wie Echtzeituhrbetrieb (RTC), Systemstart über MicroSD bei CM4 Lite und aktive Kühlung. Die PoE-Funktion ermöglicht die Stromversorgung über ein Ethernetkabel, wenn kompatible Netzwerktechnik verwendet wird. Typische Einsatzgebiete umfassen Industrieautomatisierung, Prototypenentwicklung, Mediensteuerung und eingebettete Systeme.
Die HDMI-Ausgänge unterstützen zwei gleichzeitige 4K-Displays mit bis zu 30 fps. Zwei MIPI CSI-2 Kameraanschlüsse sowie zwei MIPI DSI Displayanschlüsse ermöglichen die Einbindung von Kamera- und Displaymodulen. Das RTC-Modul erlaubt zeitbasierte Steuerungsfunktionen. Ein 40-poliger GPIO-Header ermöglicht eine Vielzahl individueller Erweiterungen. Die Energieversorgung ist flexibel im Bereich von 7 V bis 36 V möglich. Das Board unterstützt aktive Lüfter mit wählbarer Spannung (5 V oder 12 V).
Merkmale im Überblick
- Geeignet für alle Varianten des Compute Module 4
- Integrierte PoE-Funktion (802.3af-kompatibel, 5 V/2,5 A)
- Vier USB 3.2 Gen1 Anschlüsse
- Zwei HDMI-Ausgänge mit 4K-30fps-Unterstützung
- Zwei MIPI CSI-2 Kameraanschlüsse
- Zwei MIPI DSI Displayanschlüsse
- RTC mit Batteriesockel und Wake-Funktion
- MicroSD-Slot für CM4 Lite Varianten
- 40-Pin GPIO-Header mit Farbcodierung
- Spannungseingang 7 V36 V
- FAN-Anschluss mit Spannungswahl (5 V oder 12 V)
- LED-Anzeigen für Strom und Betriebsstatus
- Raspberry Pi Compute Module 4 (alle Varianten)
- CM4-Sockel: für alle Varianten geeignet
- Netzwerk: Gigabit Ethernet RJ45 mit PoE (802.3af-konform, 5 V/2,5 A)
- GPIO: 40-Pin Header, farbcodiert
- USB: 4× USB 3.2 Gen1, 1× USB Slave Port
- Display: 2× MIPI DSI Ports (22pin 0,5 mm FPC)
- Kamera: 2× MIPI CSI-2 Ports (22pin 0,5 mm FPC)
- Video: 2× HDMI Ports, 4K bei 30fps
- RTC: Echtzeituhr mit Batteriesockel
- Speicher: MicroSD-Slot für Lite-Varianten (ohne eMMC)
- Lüfter: Anschluss mit 5 V/12 V Spannungswahl, Tachomessung
- Spannungseingang: 7 V bis 36 V
- Abmessungen: 160 mm × 89,8 mm
- Jumperkonfiguration für CAM0 und DISP0 I2C-Bus
- Dual-LED-Anzeigen: Rot (Stromversorgung), Grün (Betriebsstatus)
- 1x Compute Module 4 PoE Board
- Produktinformationen und Anleitung auf waveshare.com
