Beschreibung

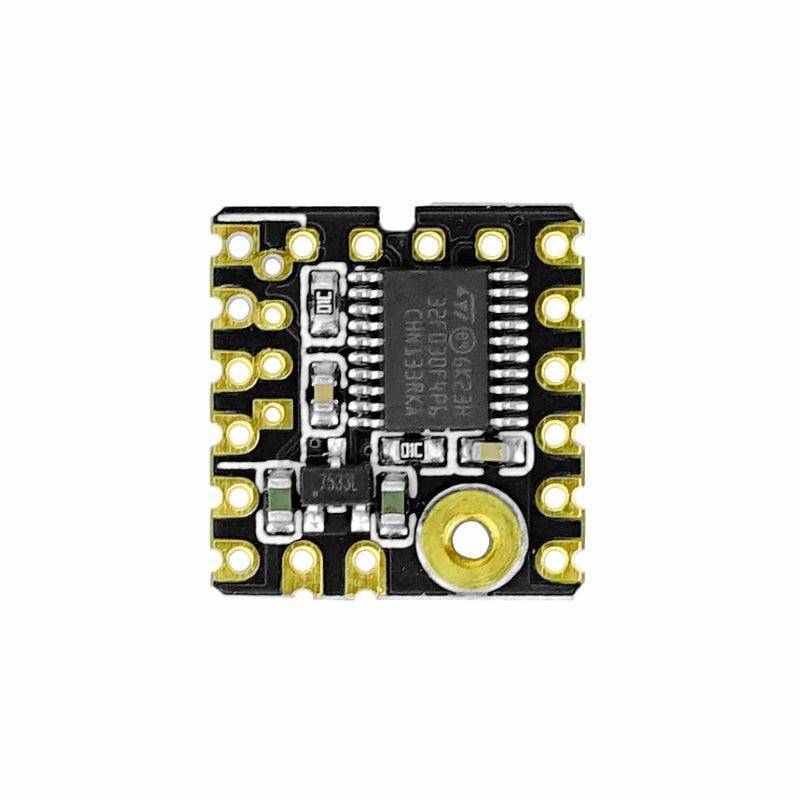

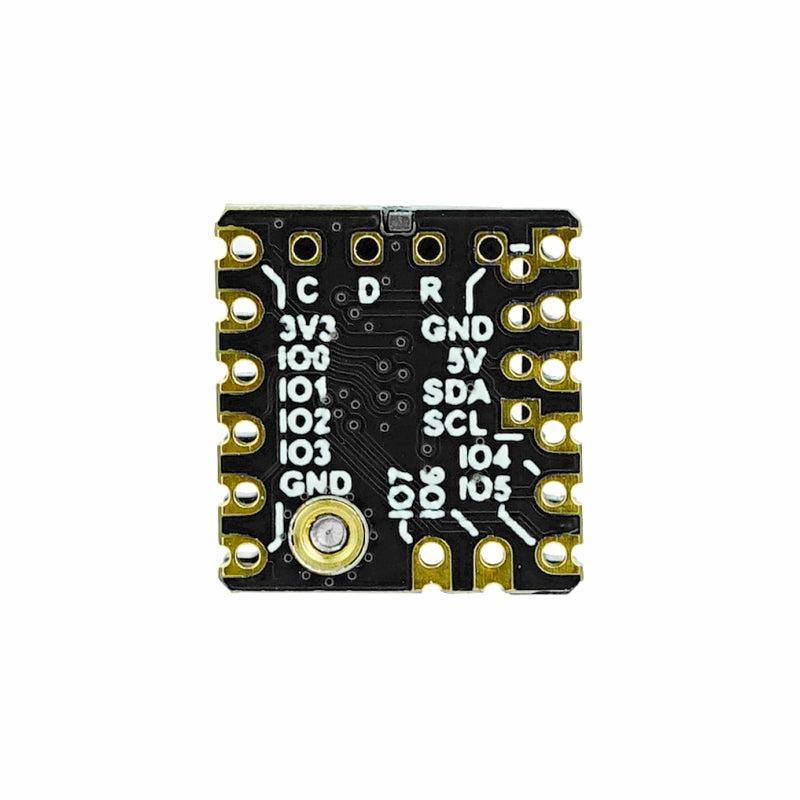

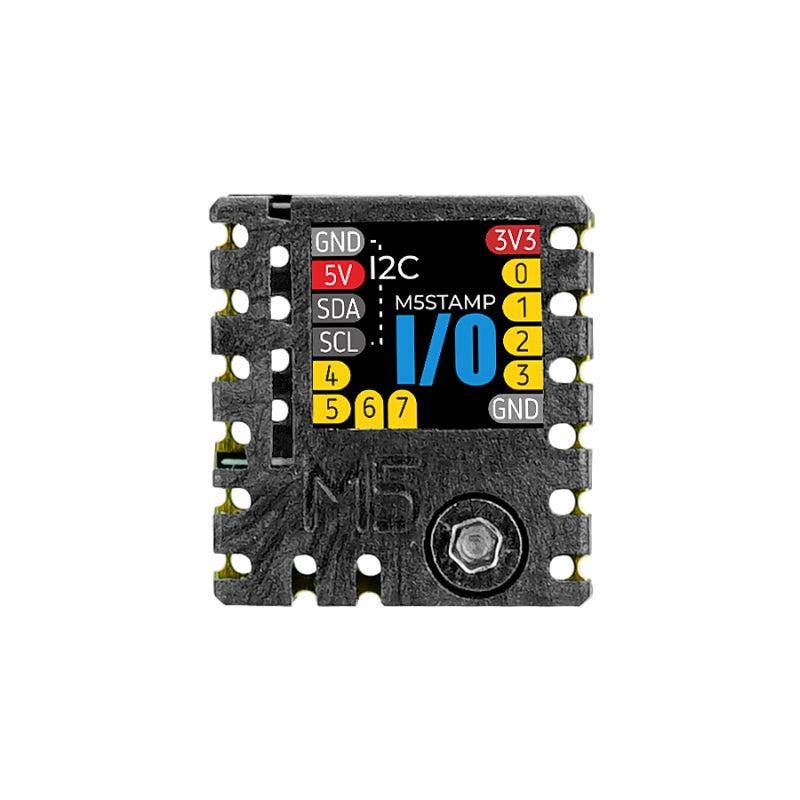

STAMP IO ist eine IO-Erweiterungsplatine, die auf dem STM32F030-Hauptcontroller basiert und eine I2C-Kommunikationsschnittstelle verwendet, die 8 IO-Erweiterungen ermöglicht. Jedes IO unterstützt die unabhängige Konfiguration der Modi Digitaler Eingang/Ausgang, ADC, SERVO-Steuerung und RGB LED-Steuerung. Geeignet für mehrkanalige digitale/analoge Signalerfassung und Beleuchtungs-/Servosteuerungsanwendungen.
Eigenschaften
- 8-kanalige Eingangs- und Ausgangserweiterung.
- Digitaler Eingang/Ausgang
- ADC-Eingang
- SERVO-Steuerung (PWM)
- RGB LED-Steuerung
- I2C Kommunikationsschnittstelle:
- Unterstützt die Konfiguration der I2C-Adresse
- Mehrere Lötoptionen
- Drei Arten von Lötoptionen sind verfügbar (SMT, DIP, Jumper Wire),
- Mit hochtemperaturbeständigem Kunststoffgehäuse, Spitzentemperatur = 230?
- 1x STAMP IO

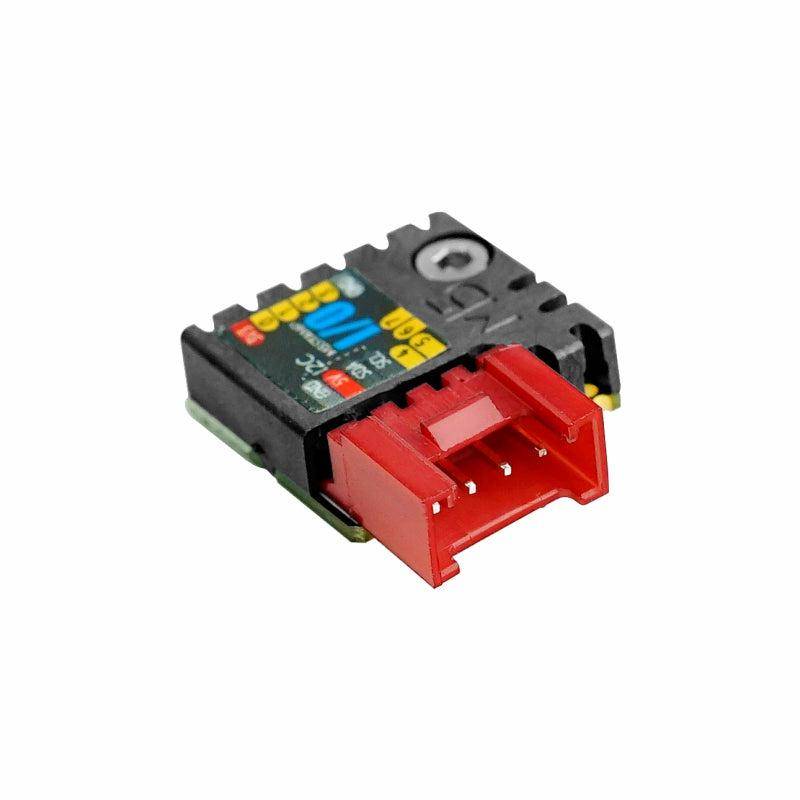

- 1x HY2.0-4P Buchse (rot)
- 1x Sechskantschlüssel 1,5mm
| Spezifikation | Parameter |
|---|---|
| MCU | STM32F030 |
| I2C Adresse | 0x45(Standard) |
| Anzahl der IO-Erweiterungen | 8 |
| IO-Unterstützungsmodus | Digitale E/A, ADC, SERVO-Steuerung, RGB-LED-Steuerung |
| IO-Unterstützung Eingangs-/Ausgangspegel | 3,3V |
| Nettogewicht | 2,5g |
| Bruttogewicht | 4.3g |
| Produktgröße | 15*4.7*16mm |
| Packungsgröße | 93*138mm |
Dokumente / Downloads
- M5Stack Docs
