Produktbeschreibung
Beschreibung

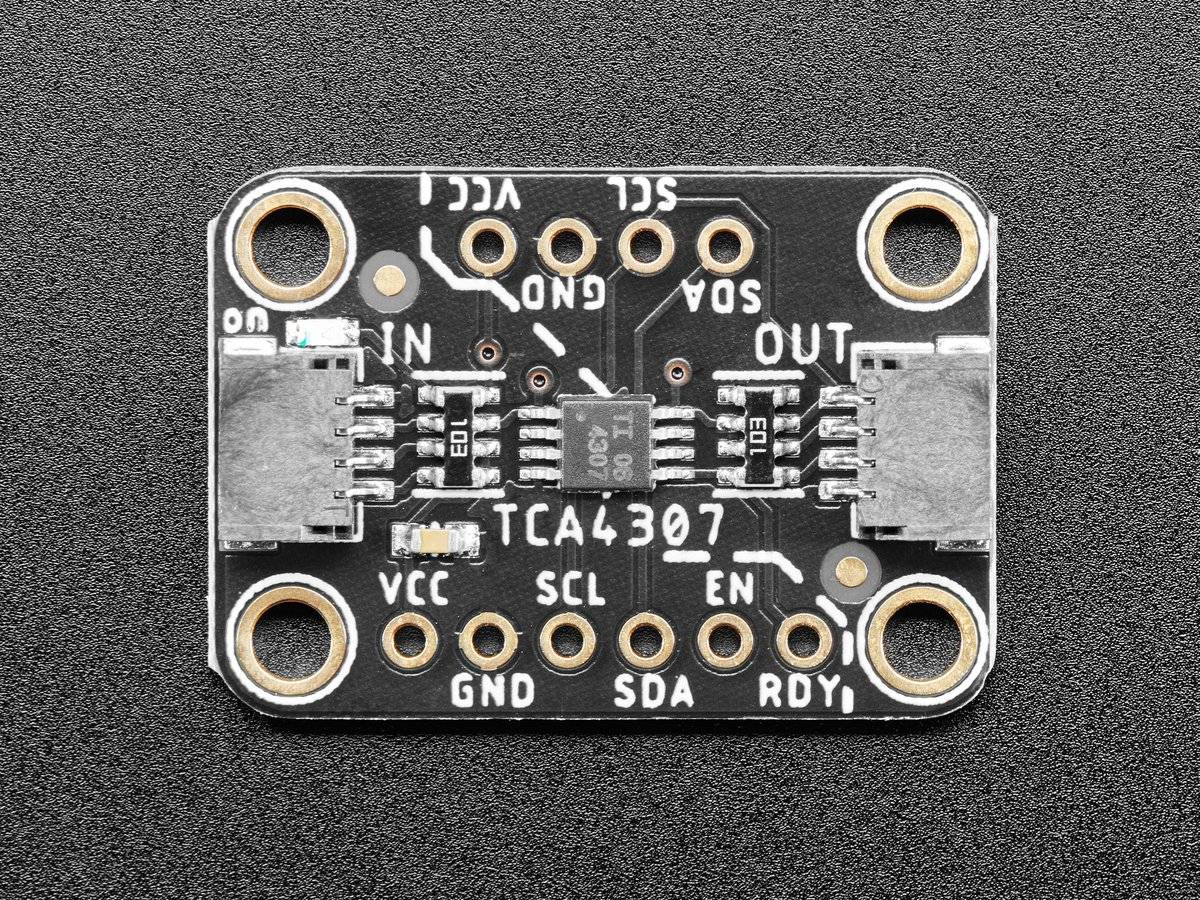

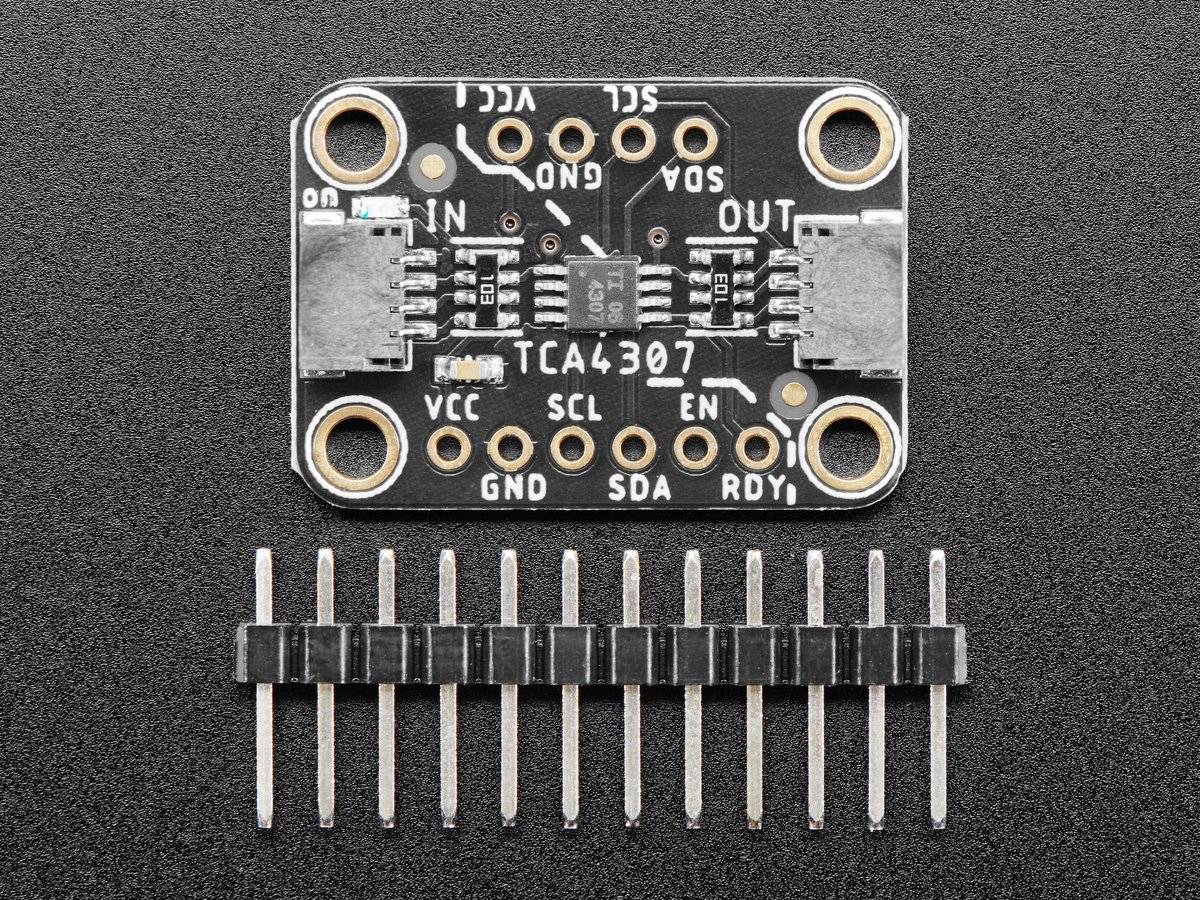

Das Adafruit TCA4307 Hot-Swap I2C Buffer Breakout wurde speziell entwickelt, um ein Nicht-Hot-Swap-Protokoll (I2C) zu verwenden und den Controller vor eigenwilligen Peripheriegeräten zu schützen, die den Bus während des Attach/Detach stören.
Die Verwendung ist super einfach. Schließen Sie die linke Seite (IN) an Ihren Mainboard-Controller an - Arduino, Raspberry Pi, Feather, etc. Dann schließen Sie beliebige I2C-Sensoren an die OUT-Seite an. Der Strom wird durchgeschaltet - dies ist kein Stromisolator, nur ein Buspuffer. Sie können 2,3 bis 5,5V DC Strom und Logikpegel verwenden.
Der Chip kann bis zu 400KHz I2C-Taktraten verarbeiten und hat sogar eine "stuck bus recovery": er trennt den Bus automatisch, wenn er feststellt, dass entweder SDAOUT oder SCLOUT für ca. 40 ms low sind. Sobald der Bus abgeklemmt ist, erzeugt der Baustein automatisch bis zu 16 Impulse auf SCLOUT, um zu versuchen, den Baustein, der den Bus auf Low hält, zurückzusetzen.
Es gibt auch einen zusätzlichen ENable-Pin, wenn Sie die Ein- und Ausgangsseite trennen wollen, und einen READY-Pin, der Ihnen mitteilt, ob das Peripheriegerät mit dem Controller gepuffert ist (und es sicher ist, mit ihm zu kommunizieren)

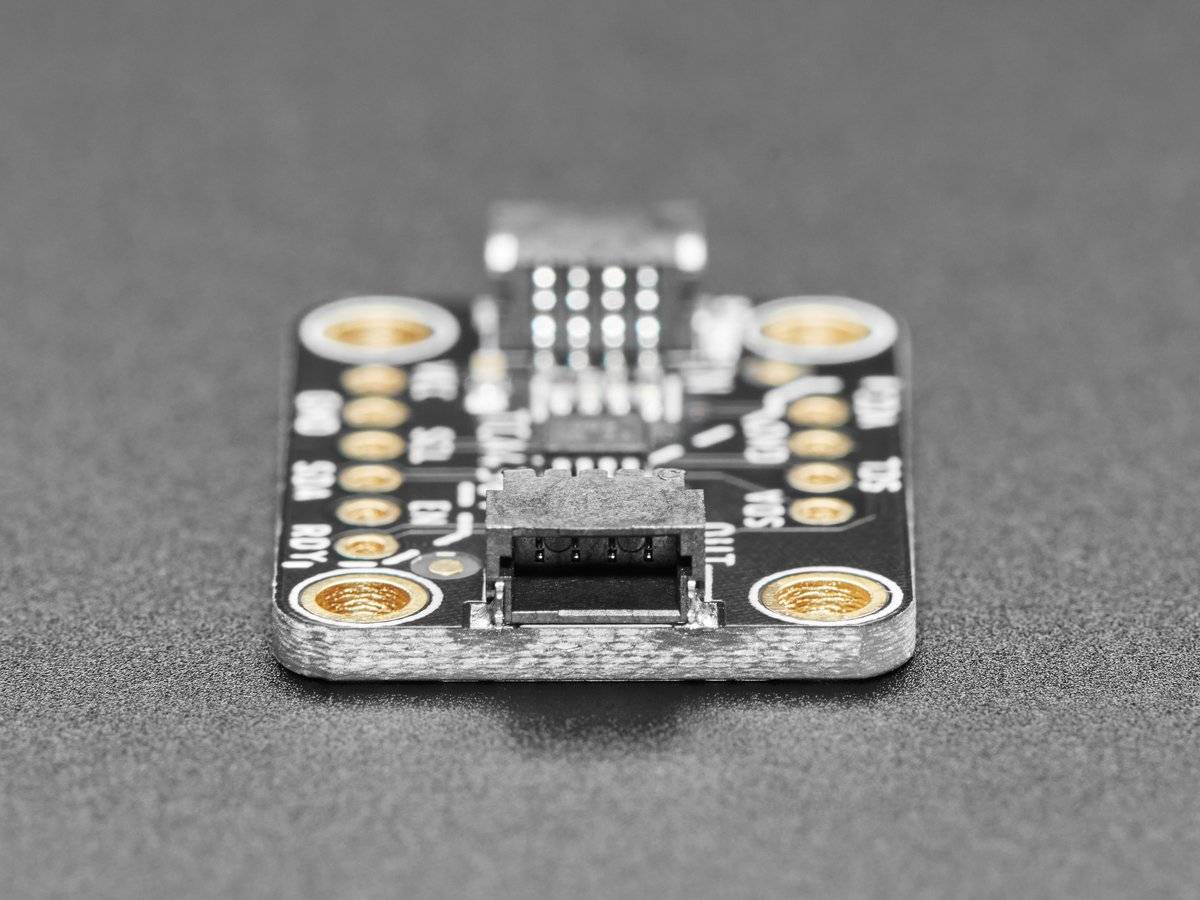

Um schnell loslegen zu können, haben wir eine speziell angefertigte Platine im STEMMA QT -Formfaktor entwickelt, mit der sich die Schnittstelle leicht realisieren lässt. Die STEMMA QT-Anschlüsse auf beiden Seiten sind kompatibel mit den SparkFun Qwiic I2C-Anschlüssen. So können Sie lötfreie Verbindungen zwischen Ihrem Entwicklungsboard und dem TCA4307 herstellen oder es mit einem kompatiblen Kabel mit einer Vielzahl anderer Sensoren und Zubehörteilen verketten.

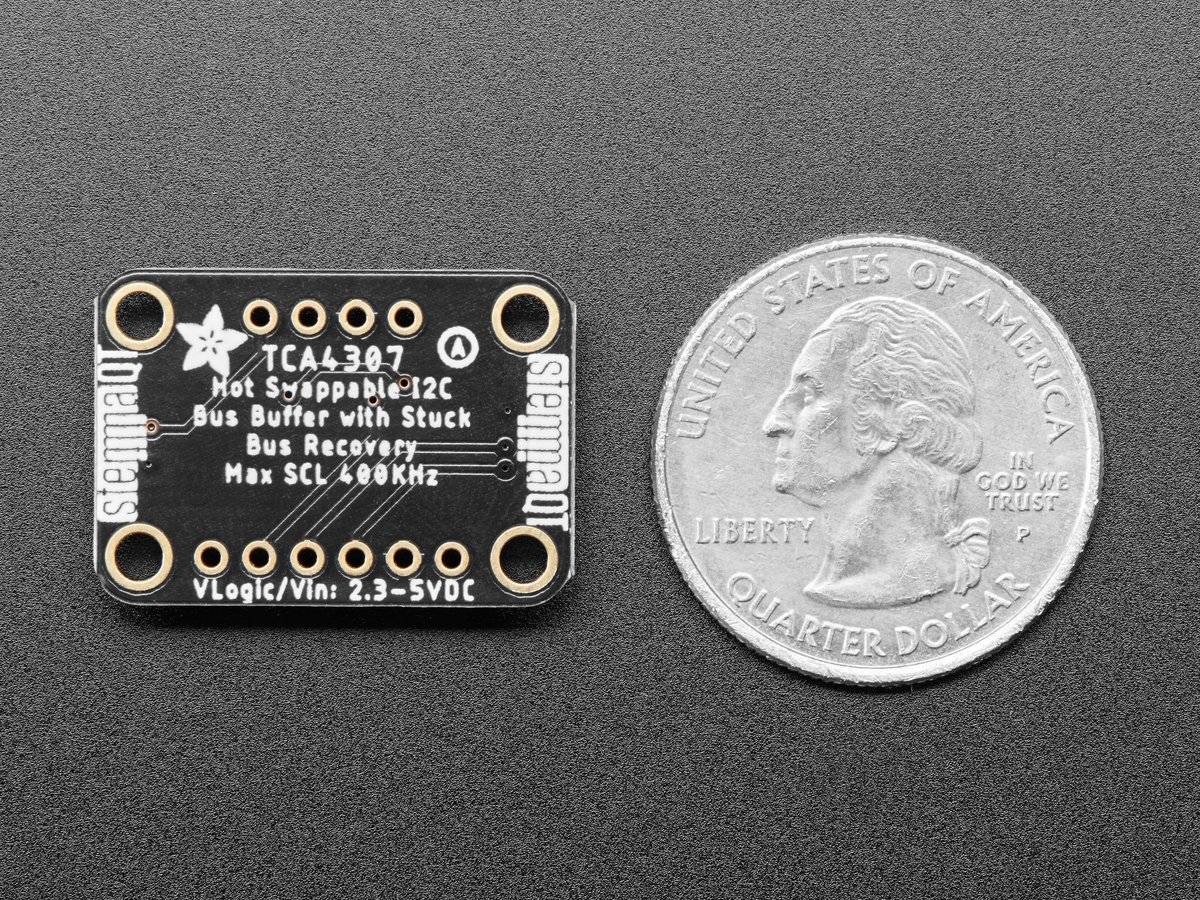

TECHNISCHE DETAILS
- Produktabmessungen: 25,4mm x 17,8mm x 4,5mm
- Produktgewicht: 1,7gStichwörter
Adafruit, TCA4307, Hot-Swap, I2C, Buffer with Stuck Bus Recovery
-
