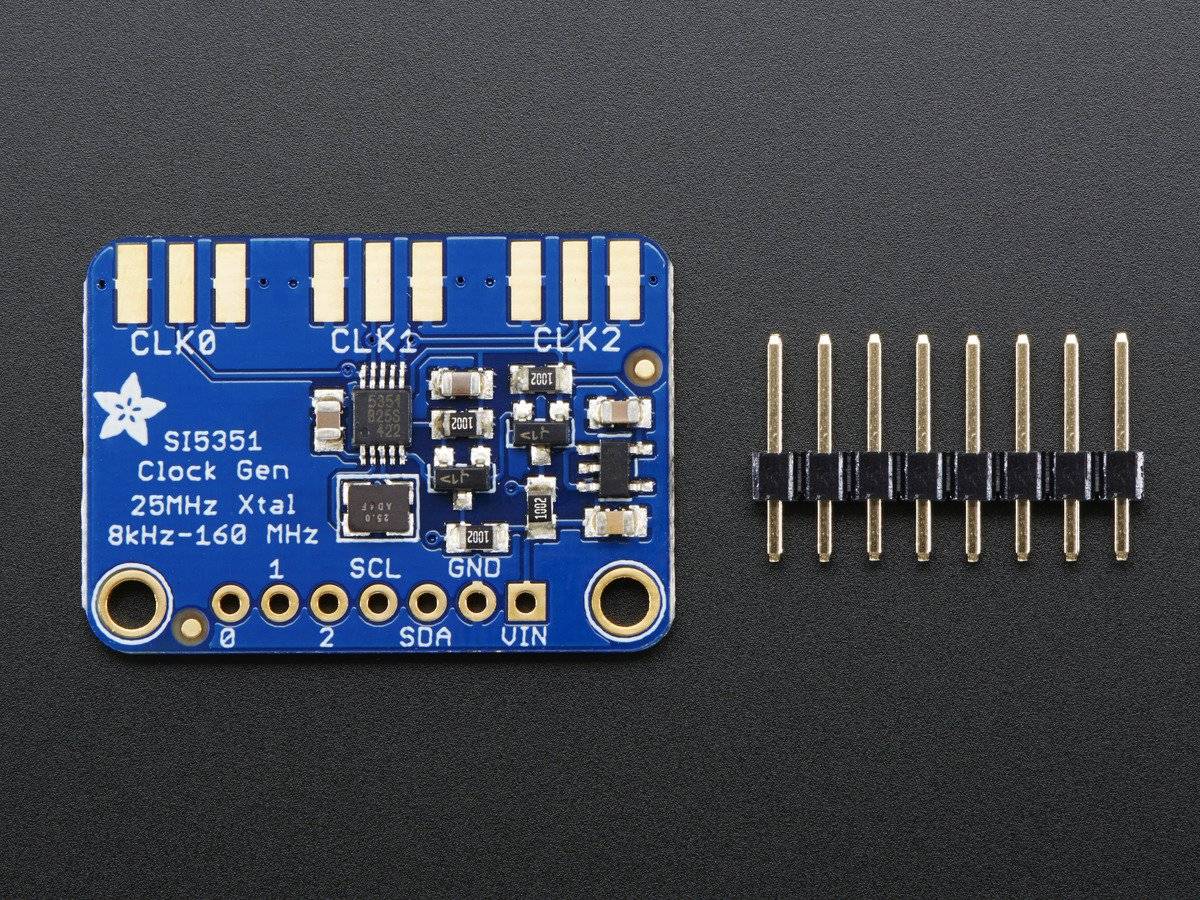

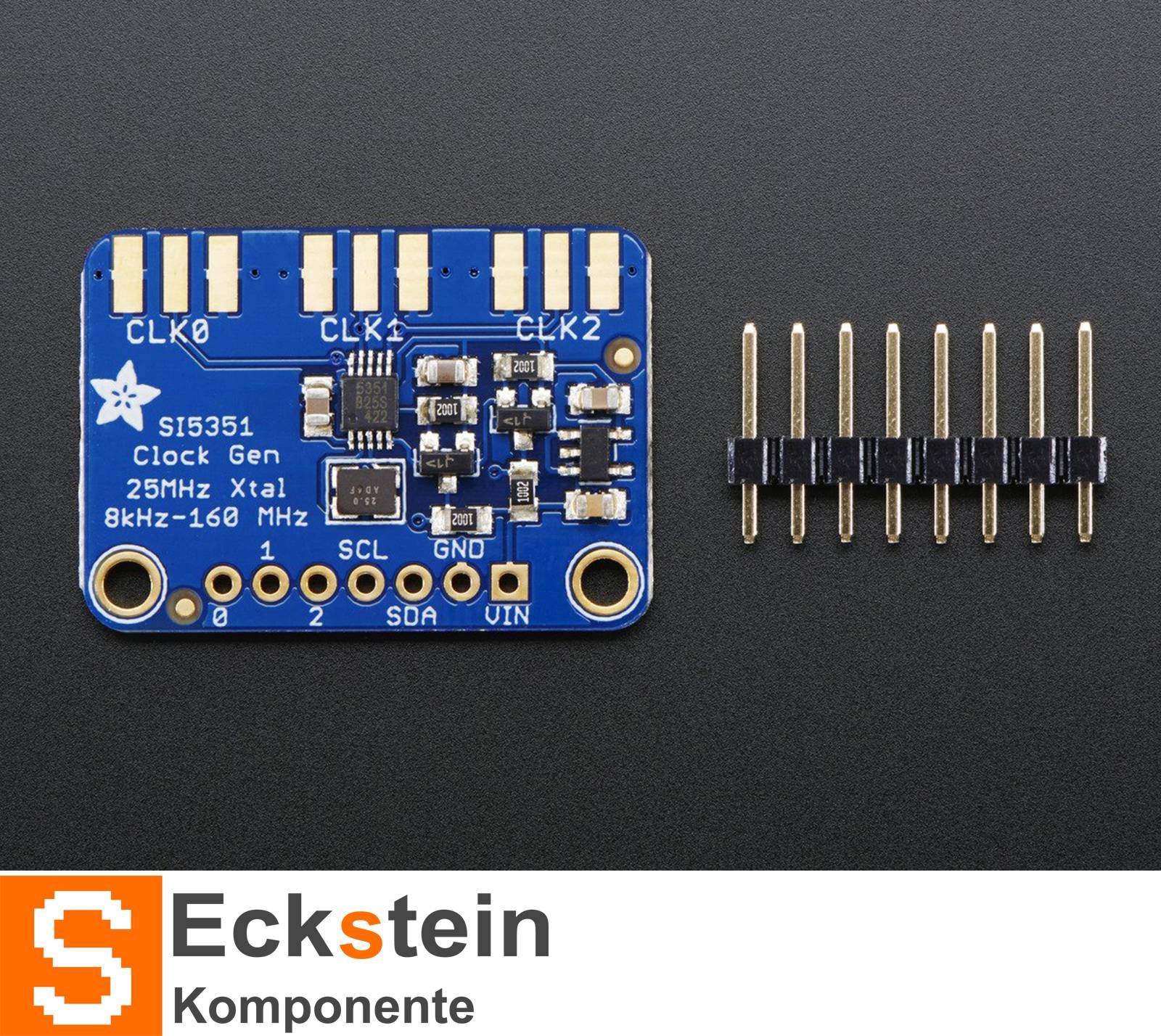

Adafruit Si5351A Clock Generator Breakout Board - 8KHz to 160MHz

Überblick

Adafruit Si5351A Clock Generator Breakout Board - 8KHz to 160MHz

Beschreibung

BESCHREIBUNG

Jagen Sie nie wieder nach einem anderen Kristall, mit dem Si5351A Taktgenerator von Adafruit! Dieser Chip verfügt über eine präzise 25MHz Quarzreferenz und interne PLL und Teiler, so dass er nahezu jede Frequenz von <8KHz bis zu 150+ MHz erzeugen kann.

Der Si5351A-Taktgenerator ist ein I2C-Controller-Taktgenerator. Er nutzt den Onboard-Präzisionstakt, um mehrere PLLs und Taktteiler mit I2C-Befehlen zu steuern. Durch das Einrichten der PLL und Teiler können präzise und beliebige Frequenzen erzeugt werden. Es gibt drei unabhängige Ausgänge, und jeder kann eine andere Frequenz haben. Die Ausgänge sind 3Vpp, entweder über einen Breadboard-freundlichen Header oder, für HF-Arbeiten, über einen optionalen SMA-Anschluss.

Wir haben diesen handlichen kleinen Chip auf seine eigene Breakout-Platine mit einem 3.3V LDO-Regler gesetzt, so dass er von 3-5VDC versorgt werden kann. Wir haben auch eine Pegelverschiebungsschaltung auf die I2C-Leitungen gelegt, so dass Sie diesen Chip sicher mit 3V oder 5V Logik verwenden können.

Das Beste von allem, wir haben sogar ein großartiges Tutorial und eine Bibliothek, um Ihnen den Einstieg zu erleichtern! Unser Code ist für die Verwendung mit dem Arduino-Mikrocontroller und der IDE konzipiert, kann aber leicht auf Ihre Lieblingsplattform mit I2C-Unterstützung portiert werden

TECHNISCHE DATEN

• Dimensionen: 31mm x 22mm x 2mm / 1.22" x .87" x .08"


• Gewicht: 2,5 Gramm
