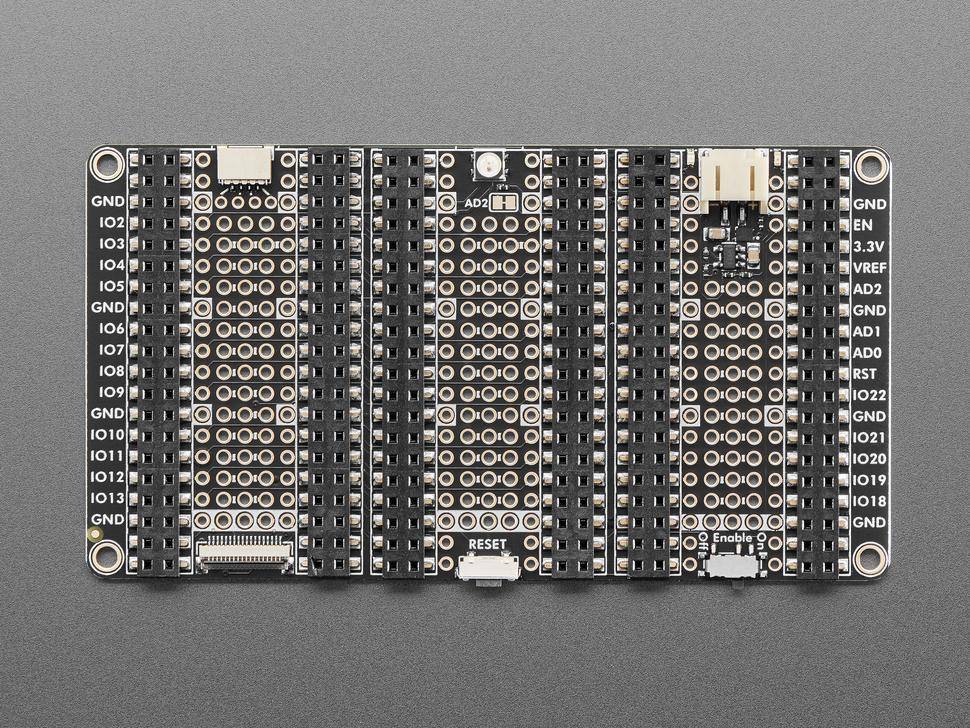

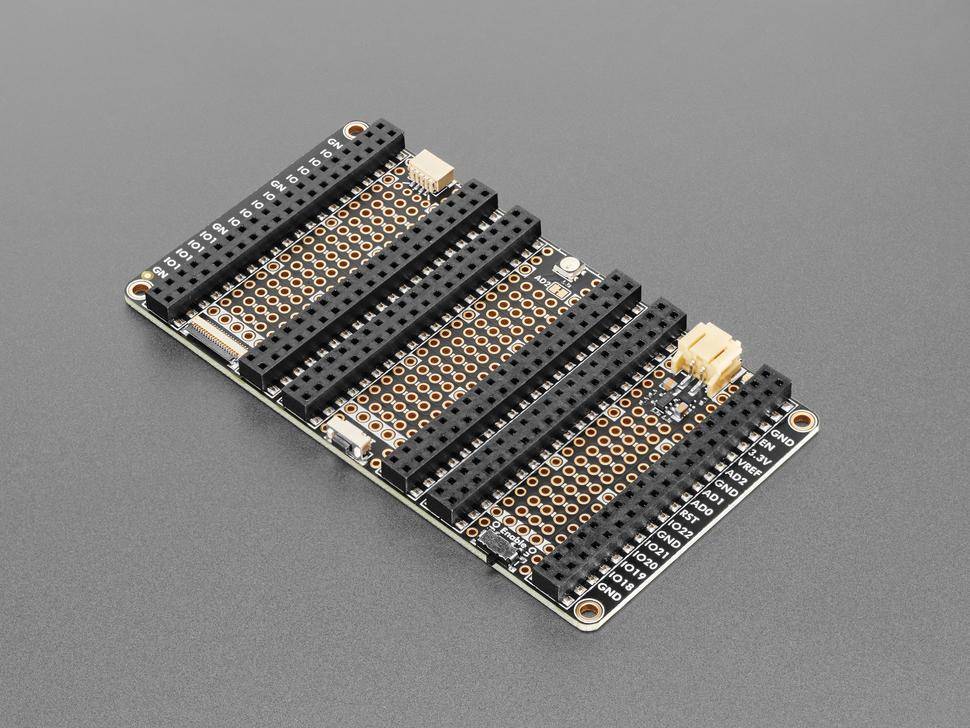

Adafruit Proto Tripler PiCowbell für Pico und PicoW
Das Adafruit Proto Tripler PiCowBell ist ein innovatives Prototyping-Board, das speziell für die Verwendung mit Raspberry Pi Pico und Pico W konzipiert wurde. Es vereinfacht die Programmierung und die Anbindung von Sensoren oder Displays erheblich, indem es eine Vielzahl von benutzerfreundlichen Features und Anschlussmöglichkeiten bietet.
Das Board verfügt über drei nebeneinander liegende Steckplätze, wodurch Sie problemlos zwei zusätzliche 'Bell-Zubehörteile zu Ihrem Pico oder Pico W hinzufügen können, ohne Lötstellen stapeln zu müssen. Diese modulare Erweiterung ermöglicht eine flexible Anpassung Ihrer Projekte.
Eines der herausragenden Merkmale des Proto Tripler ist die Unterstützung von LiPoly/LiIon-Akkus. Sie können jedes einzelne 3,7V/4,2V Lithium-Batteriemodell mit einem JST 2-PH-Anschluss verwenden. Die Batterie wird automatisch geladen, wenn der Pico über USB angeschlossen ist und schaltet nahtlos auf Batteriebetrieb um, wenn keine USB-Stromversorgung vorhanden ist. Standardmäßig ist die Laderate auf 500mA eingestellt, kann aber durch Trennen eines Jumpers auf 250mA reduziert werden, wenn Sie eine kleinere Batterie verwenden.
Für Projekte, die Alkaline- oder NiMH-Batterien erfordern, können Sie einen anderen Jumper schneiden, um die Ladeschaltung vollständig von der Batterie zu trennen. Dies ermöglicht den Einsatz von 3xAA- oder 3xAAA-Batteriepacks, wobei jedoch ein externes NiMH-Ladegerät erforderlich ist.
In Bezug auf die Konnektivität bietet das Proto Tripler einen STEMMA QT / Qwiic-Anschluss für schnelle I2C-Verbindungen und einen EYE SPI-Anschluss für die Integration von hochauflösenden Displays. Der Board verfügt über doppelt reihige Sockelheader, die bereits vormontiert sind und es ermöglichen, Ihr Pico und weitere 'Bell-Boards direkt anzuschließen, ohne dass Lötarbeiten notwendig sind. Zusätzlich gibt es eine zweite Reihe von Sockelpins für direkte Drahtverbindungen.
Ein weiteres praktisches Feature ist der Reset-Button, der an der Seite heraussteht, sowie der Schiebeschalter, der mit dem Pico Enable-Pin verbunden ist und die 3.3V Stromversorgung vollständig deaktivieren kann. Dies ist besonders nützlich, um den Energieverbrauch in batteriebetriebenen Projekten zu minimieren.

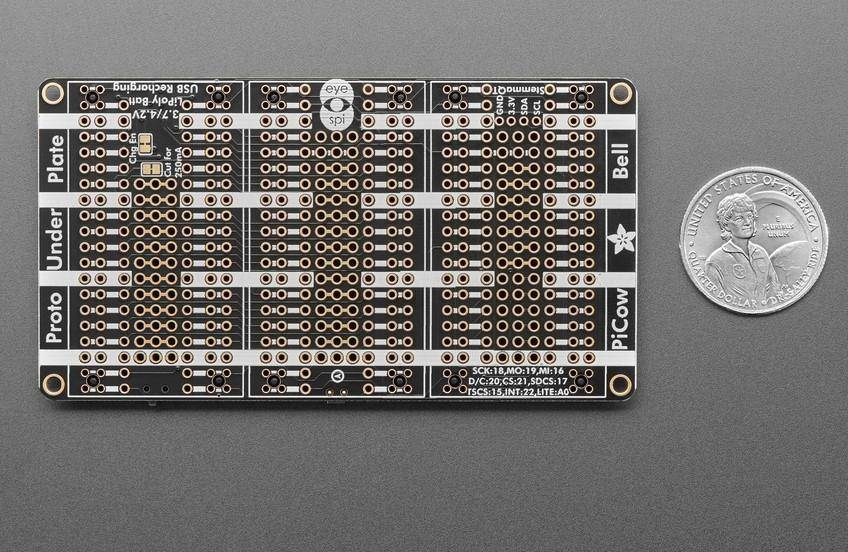

Das Proto Tripler bietet auch ein Mini-Mini-Breadboard in der Mitte des Boards mit drei verbundenen Lochstreifen, die wie ein Mini-Breadboard behandelt werden können. Jeder Sockel ist deutlich beschriftet, um die Pinzuweisung zu erleichtern, und das Board enthält mehrere Befestigungslöcher für eine einfache Montage.
Zusammengefasst ist das Adafruit Proto Tripler PiCowBell ein extrem vielseitiges Board, das für Entwickler konzipiert wurde, die ihre Projekte mit dem Raspberry Pi Pico und Pico W erweitern möchten, ohne komplexe Verkabelungen oder Lötarbeiten vornehmen zu müssen. Es unterstützt eine Vielzahl von Batterietypen und bietet robuste Anschlussmöglichkeiten für eine breite Palette von Sensoren und Displays.
Merkmale im Überblick
- Programmierbarer Alarm von 1 Sekunde bis zu 194 Tagen
- Ultra-niedriger Stromverbrauch von nur 0,2uA
- Open-Drain-Ausgang mit invertierbarer Polarität
- STEMMA QT Formfaktor für einfache Schnittstelle
- Kompatibel mit SparkFun Qwiic I2C Steckverbindern
- Stromverbrauch: 0.2uA
- 24-Bit-Sekundenzähler
- Programmierbarer Alarm: 1 Sekunde bis 194 Tage
- Open-Drain-Ausgang
- Invertierbare Polarität
- Abmessungen: 96.3mm x 51.8mm x 6.8mm
- Keine weiteren Daten verfügbar
- 1x Adafruit Proto Tripler PiCowbell für Pico und PicoW
