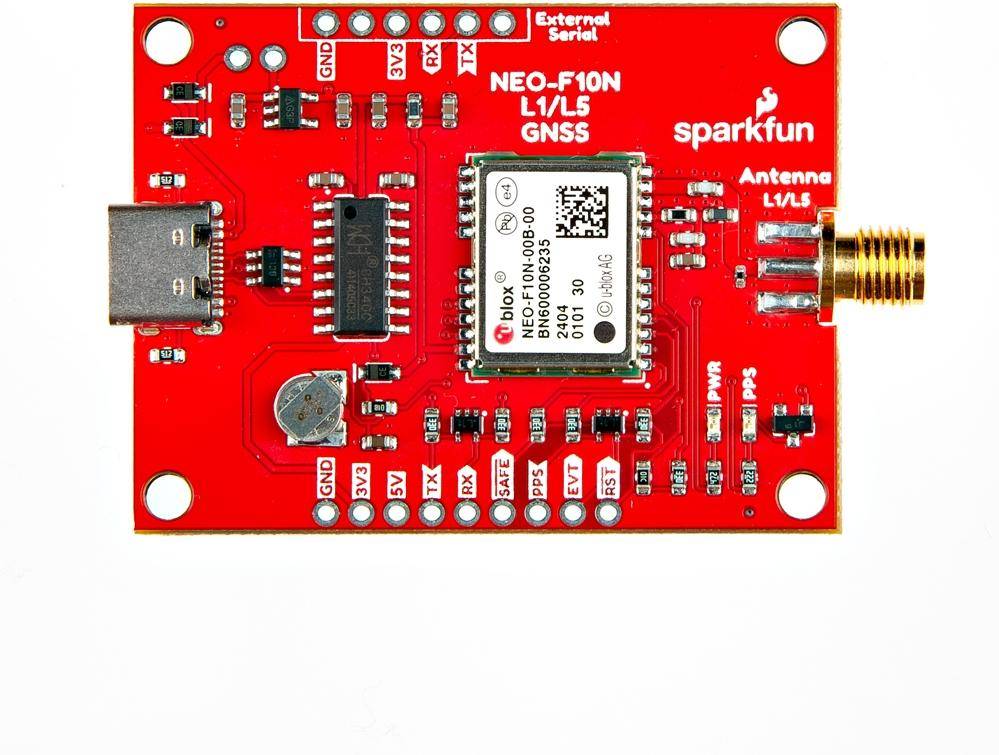

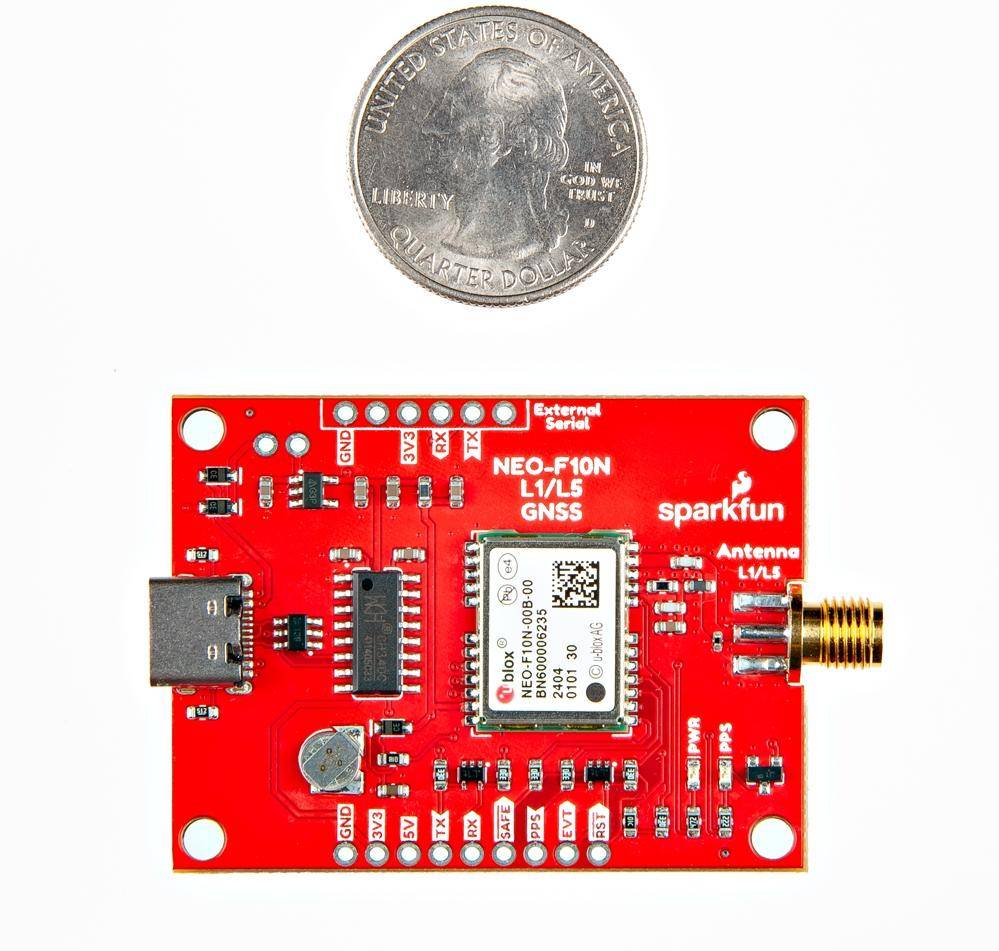

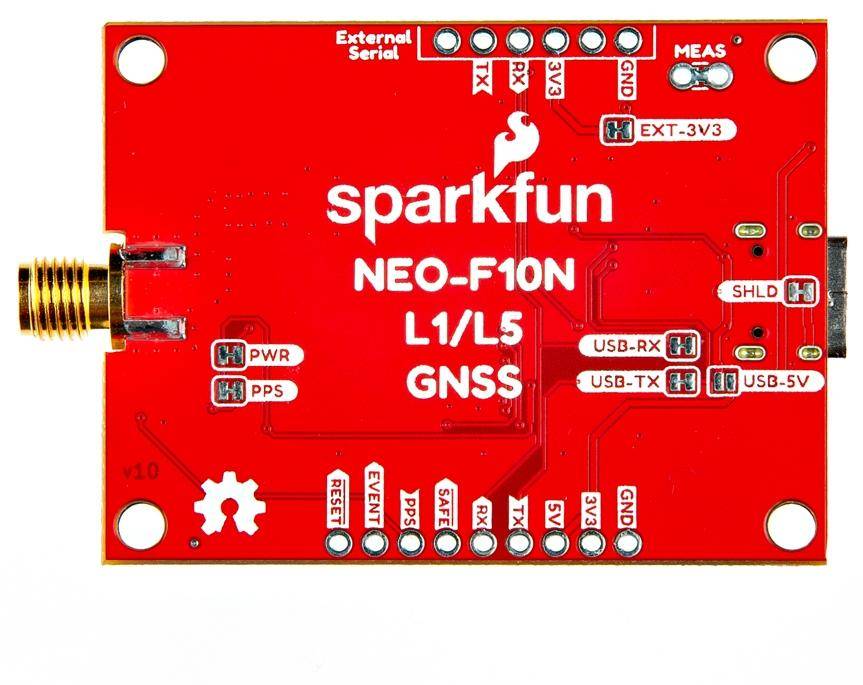

SparkFun GNSS L1/L5 Breakout - NEO-F10N, SMA
Das SparkFun GNSS L1/L5 Breakout - NEO-F10N, SMA ist eine Standardpräzisions-GNSS-Platine mit metergenauer Positionsgenauigkeit. Es nutzt die L1/L5-Bänder für verbesserte Leistung in städtischen Umgebungen und unterstützt die gleichzeitige Erfassung von drei GNSS-Konstellationen: GPS, Galileo und BeiDou. Einzigartig ist, dass das NEO-F10N-Modul nur einen seriellen UART-Kommunikationsport unterstützt, ergänzt durch einen CH340 USB-zu-Seriell-Konverter für den einfachen Anschluss an den USB-Port eines Computers.
Merkmale im Überblick
- Empfängt L1/L5-Bänder für verbesserte Leistung in städtischen Umgebungen.
- Gleichzeitige Erfassung von GPS, Galileo und BeiDou.
- Enthält einen CH340 USB-zu-Seriell-Konverter und eine integrierte SMA-Verbindung.
- Spannung: 5V oder 3.3V, jedoch ist die gesamte Logik 3.3V
- Strom: 21mA-26mA (variiert je nach Konstellationen und Tracking-Zustand)
- AP2112K 3.3V/600mA Spannungsregler
- Backup-Batterie für schnelle Starts
- Zeit bis zum ersten Fix: 28s (kalt), 2s (heiß)
- Maximale Navigationsrate für Single-GNSS-Konfiguration (GPS): 20 Hz
- Positionsgenauigkeit (GPS): 1,5m
- Zeitpuls-Genauigkeit: 30ns
- Maximale G-Belastung: ≤ 4G
- Maximale Höhe: 80km
- Maximale Geschwindigkeit: 500m/s
- Unterstützt NMEA, UBX über UART
- Abmessungen der Platine (ohne SMA-Stecker): 50,8mm x 38,1mm
- Gewicht: 9,75g
- 1x USB Typ-C-Anschluss
- ESD-Schutzdioden für USB-Datenleitungen
- Integrierter SMA-Anschluss
- LED für Strom und Puls pro Sekunde (PPS)
- 1x SparkFun GNSS L1/L5 Breakout - NEO-F10N, SMA
