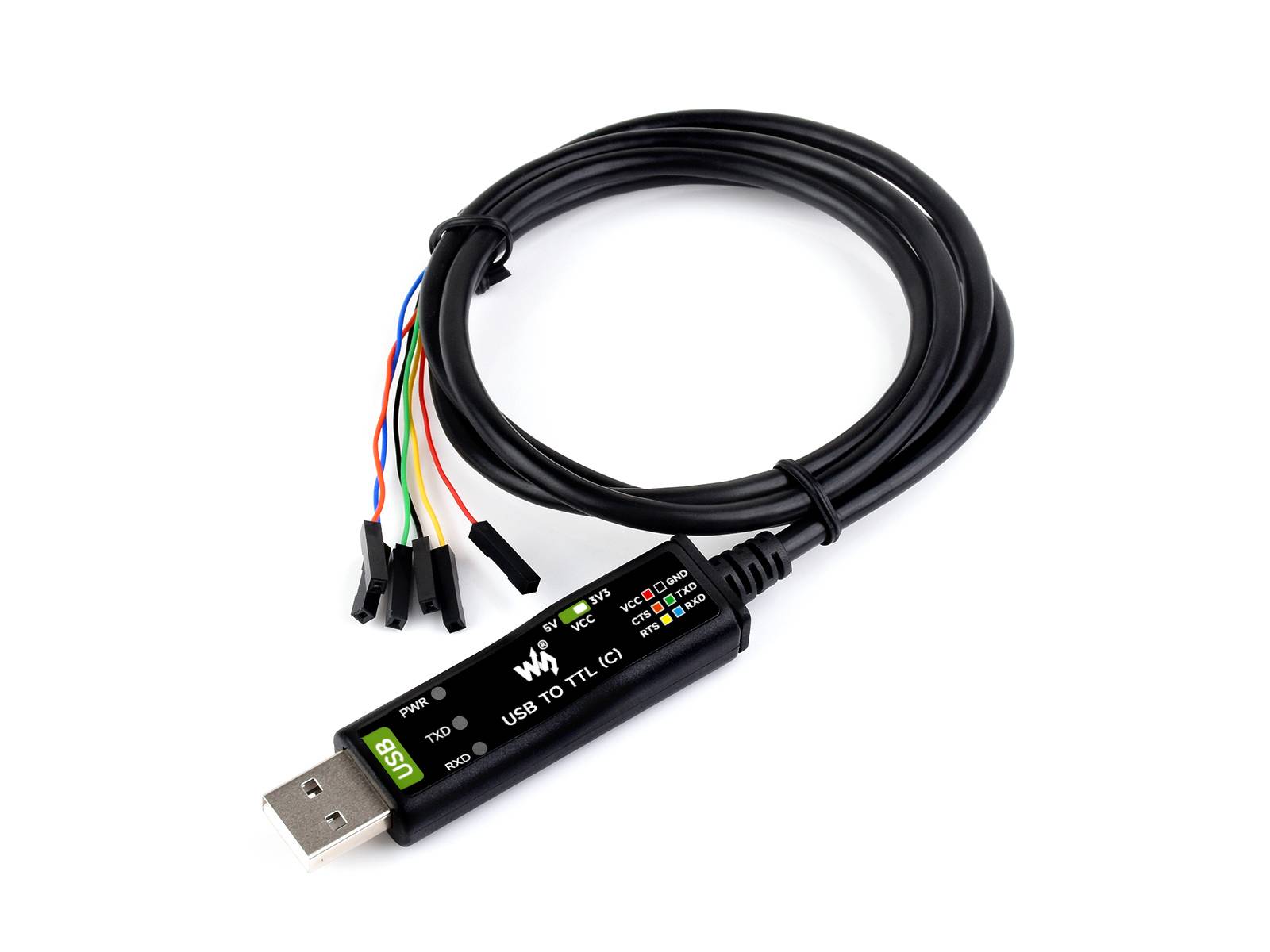

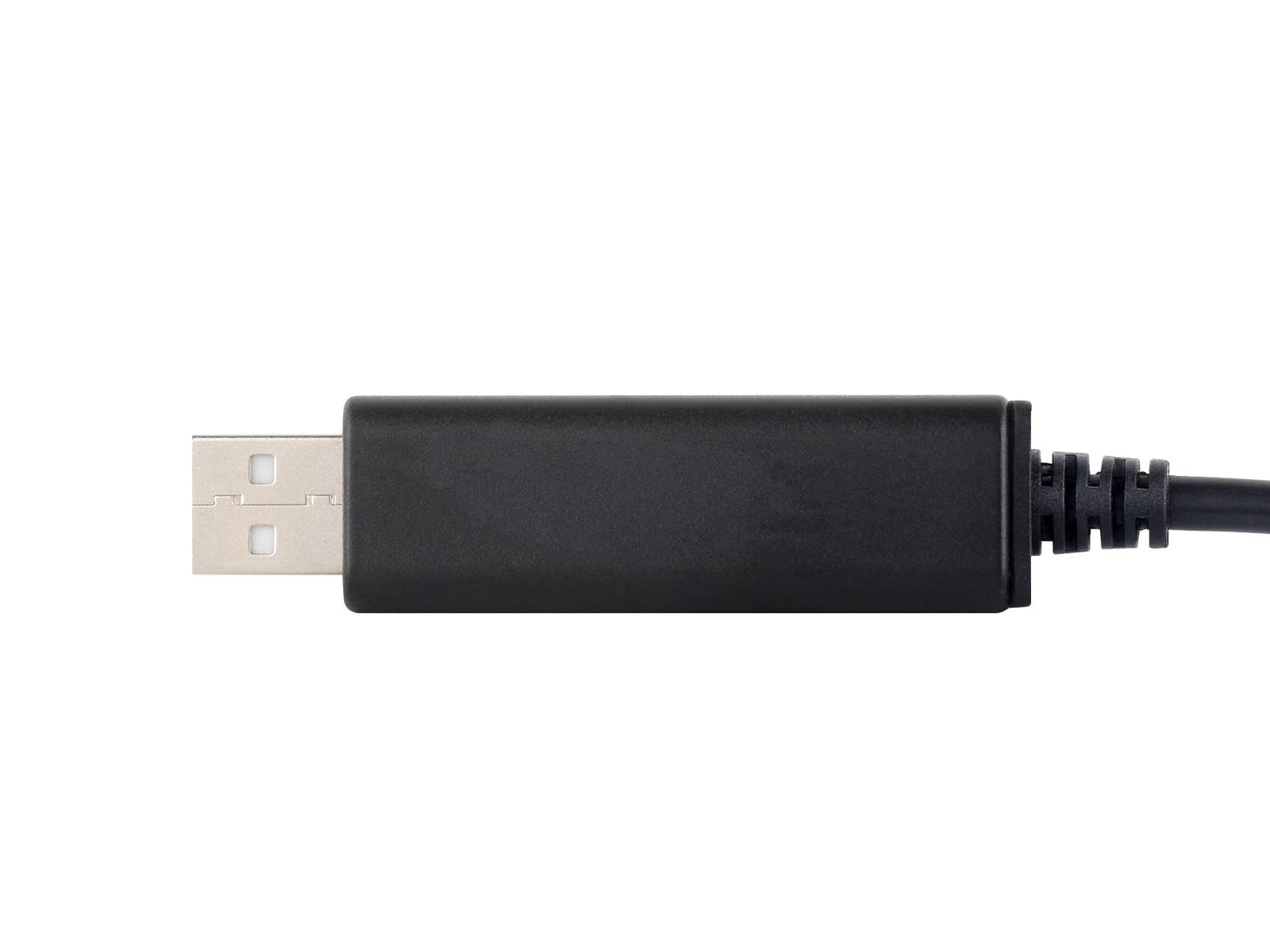

WaveShare Industrial USB TO TTL (C) 6Pin Serial Cable (FT232RNL)

Beschreibung

Industrielles 6-poliges serielles USB-zu-TTL-Kabel, verwendet den Original-FT232RNL-Chip, integrierte Stromversorgung und Signalanzeigen, unterstützt die Spannungspegelumschaltung von 3,3 V/5 V, integrierter Selbstschutz Wiederherstellungssicherung, ESD- und IO-Schutzdiodenschaltungen usw.

Spezifikationen

• Produktkategorie: Industrielles serielles USB-zu-TTL-Kabel
• Chipschema: FTDI Original FT232RNL
• Host-Port: USB
• Datenrate: 300 Bit/s ~ 3 Mbps
• Geräteport: UART
• USB-Anschluss
  • Anschluss: USB-A
  • Schutz: Selbstwiederherstellungssicherung, ESD-Schutz
• UART-Port
  • Anschluss: separate 6-Pin-Buchse
  • Schutz: IO-Schutzdiode

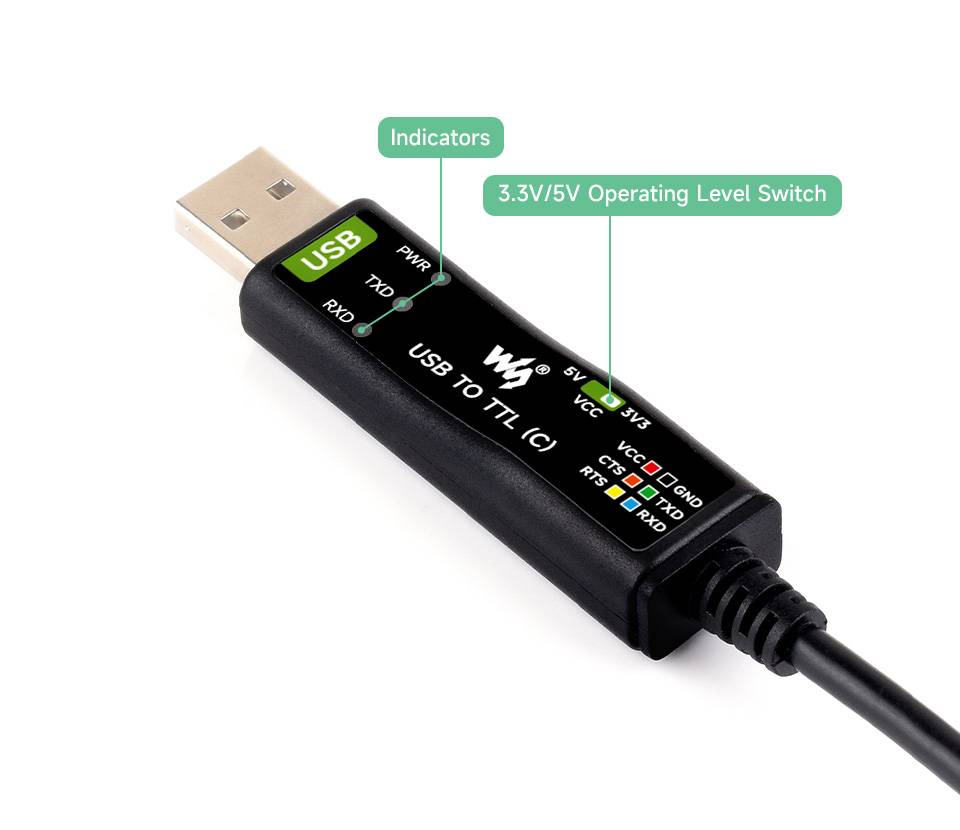

• Indikator
  • PWR: Betriebsanzeige, schaltet sich ein, wenn eine USB-Verbindung besteht und Spannung erkannt wird
  • TXD: TX-Anzeige, leuchtet, während der USB-Anschluss Daten sendet
  • RXD: RX-Anzeige, leuchtet, während der Geräteport Daten zurücksendet

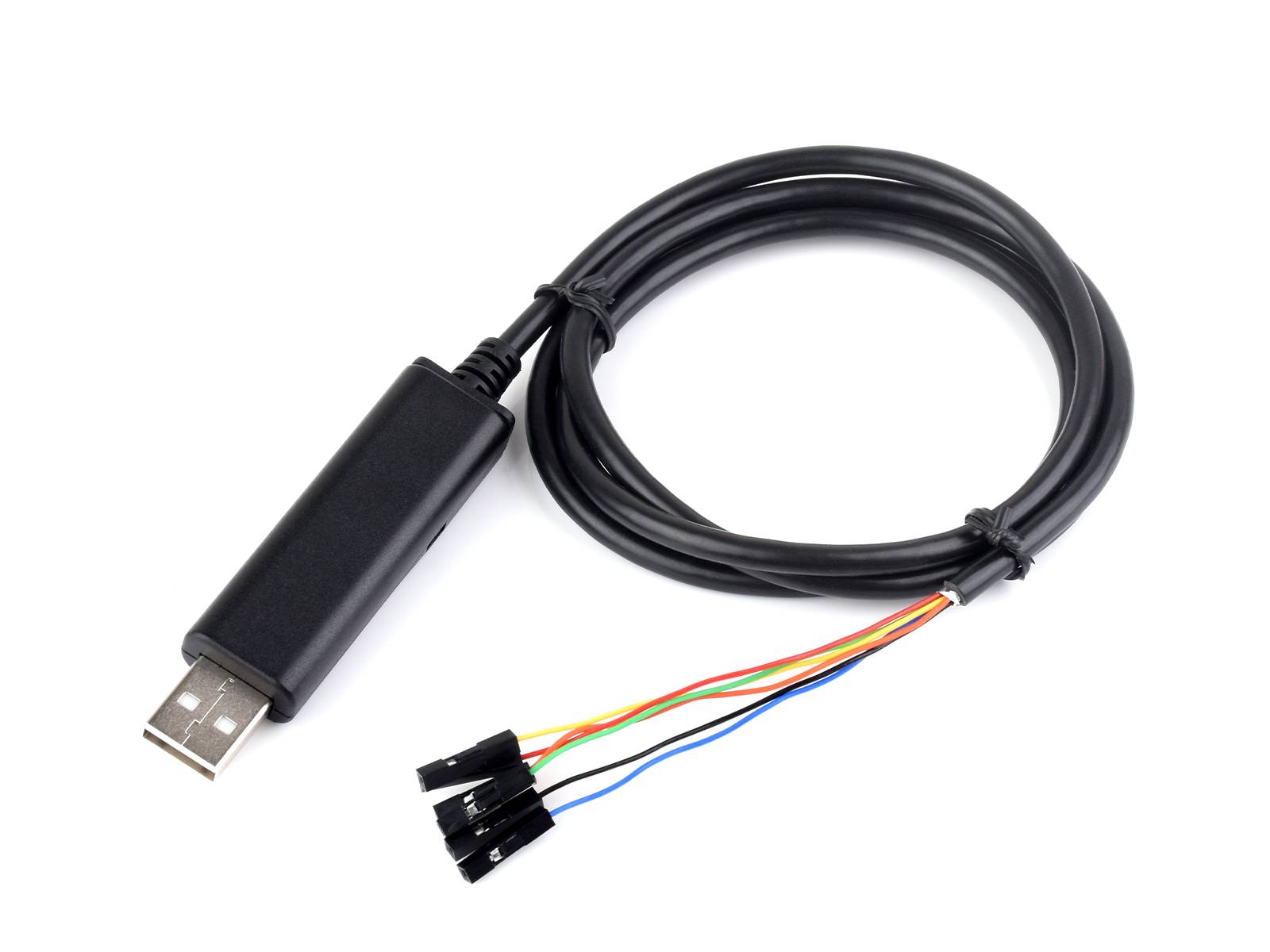

• Kabel: Schwarz, PVC-Mantel, Gesamtlänge 1 m

• Kompatibel mit gängigen Systemen wie Win7/8/8.1/10/11, Mac, Linux, Android...

Pinbelegung

• VCC: 3,3 V- oder 5 V-Ausgang, per Schalter konfiguriert
• GND: Masse
• TXD: Verbindung zu MCU.RXD (Signalrichtung: MCU.RX < < FT232 < < PC.TX)
• RXD: Verbindung zu MCU.TXD (Signalrichtung: MCU.TX > > FT232 > > PC.RX)
• RTS: Verbindung zu MCU.CTS (Signalrichtung: MCU.CTS < < FT232 < < PC.RST)
• CTS: Verbindung zu MCU.RTS herstellen (Signalrichtung: MCU.RTS > > FT232 > > PC.CTS)

Wiki:www.waveshare.com/wiki/USB_TO_TTL_(C)

Lieferumfang

• USB ZU TTL (C) x1
