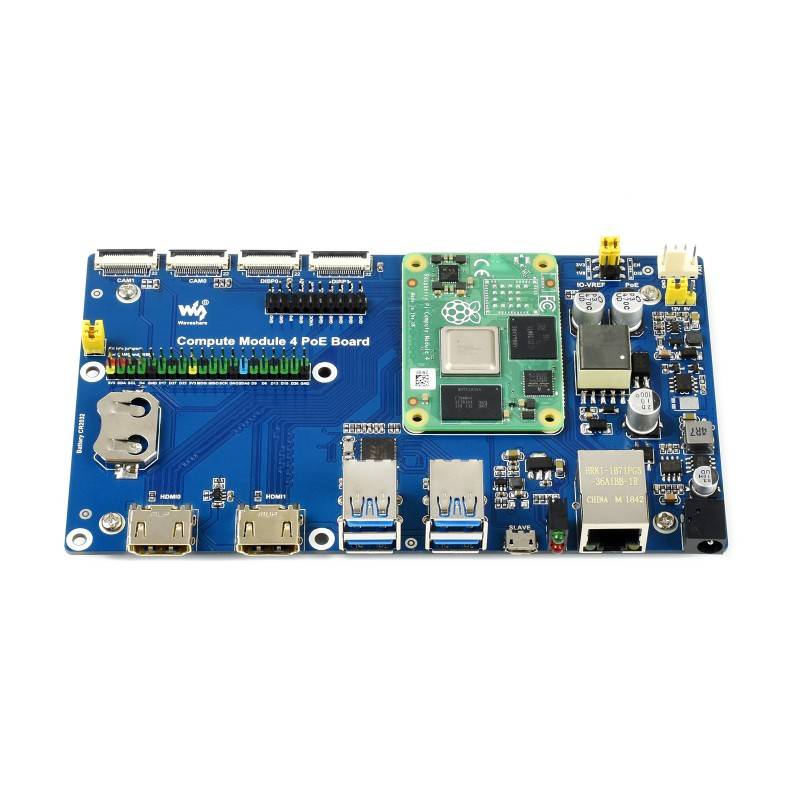

Raspberry Pi Compute Module 4 IO Board With PoE Feature, for all Variants of CM4

Überblick

Raspberry Pi Compute Module 4 IO Board With PoE Feature, for all Variants of CM4

Beschreibung

BESCHREIBUNG

Raspberry Pi Compute Module 4 IO Board mit PoE-Funktion, für alle Varianten des CM4.

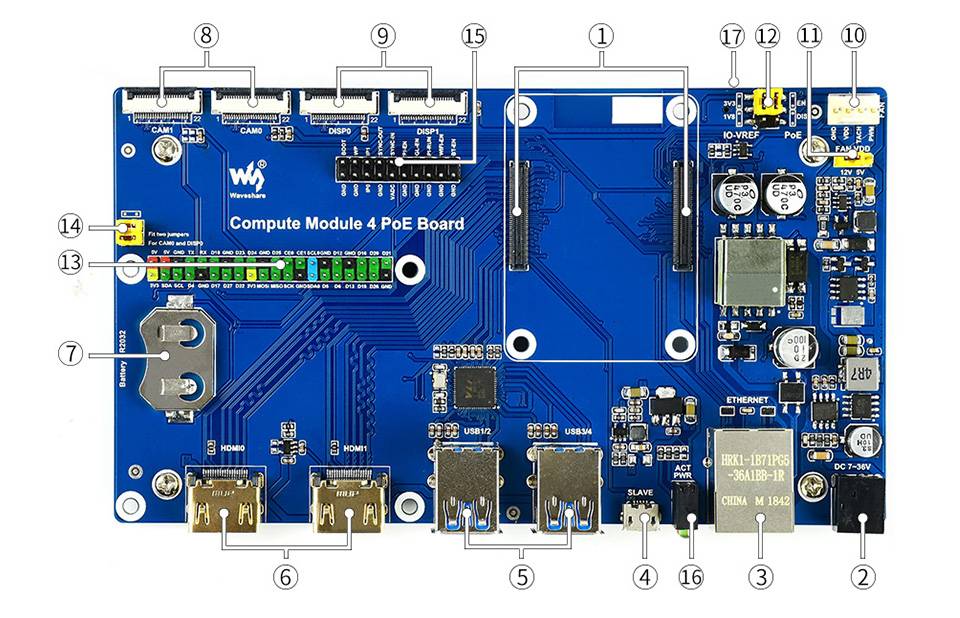

1. CM4 Sockel: Geeignet für alle Varianten des Compute Module 4
2. Stromeingang: 7~36V Weitbereichsnetzteil
3. Gigabit-Ethernet-Anschluss: Gigabit Ethernet RJ45 mit PoE-Unterstützung
4. USB-SLAVE-Anschluss: Ermöglicht das Brennen von System-Images in Compute Module 4 eMMC-Varianten
5. USB3.2-Anschlüsse: 4x USB 3.2 Gen1-Ports, zum Anschluss verschiedener USB-Geräte
6. HDMI-Anschlüsse: 2x HDMI-Anschlüsse, unterstützt Dual 4K 30fps Ausgabe
7. RTC: RTC-Batteriehalter, ermöglicht RTC-bezogene Funktionen wie Aufwachen, Herunterfahren, Neustart und mehr
8. CAM: 2x MIPI CSI Kameraanschlüsse
9. DISP: 2x MIPI-DSI-Display-Anschluss
10. FAN: für den Anschluss eines Lüfters, ermöglicht Geschwindigkeitseinstellung und -messung
11. Lüfter-Leistungsauswahl: 5V oder 12V Spannung zur Ansteuerung des Lüfters
12. IO-VREF/PoE-Auswahl: CM4 IO-Logikpegel: 3,3V oder 1,8V
    PoE: aktivieren (EN) oder deaktivieren (DIS)
13. 40PIN GPIO-Header
14. CAM0 und DISP0 I2C-Bus: Bestecken Sie die Jumper, wenn Sie CAM0 oder DISP0 verwenden
15. Mehrere Konfigurationen
16. Doppelte LED-Anzeigen: Rot: Raspberry Pi Betriebsanzeige, grün: Raspberry Pi Betriebszustandsanzeige

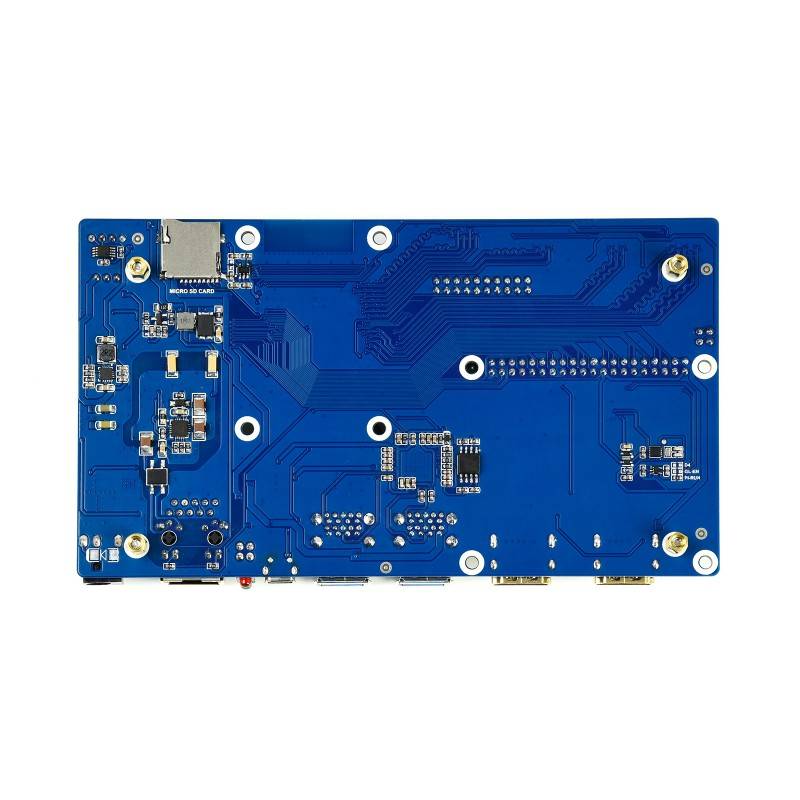

17. TF-Kartensteckplatz (Unterseite): Stecken Sie eine Micro-SD-Karte mit vorgebranntem System ein, um das Compute Module 4 Lite zu starten

PACKUNGSINHALT

Note: CM4 Board ist nicht in Lieferumfang.

Gewicht: 0,105 kg

1x Compute Module 4 PoE Board
