Beschreibung

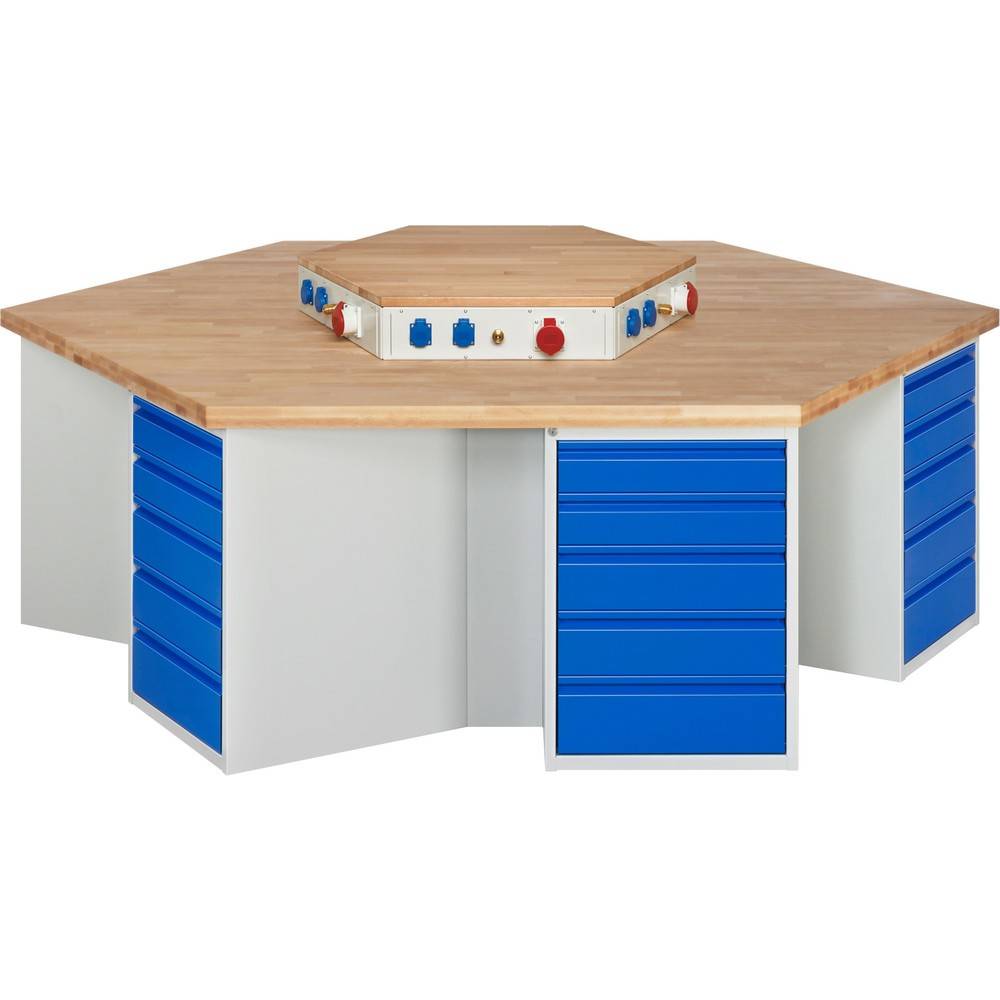

Systemunterbau, H800 mm.

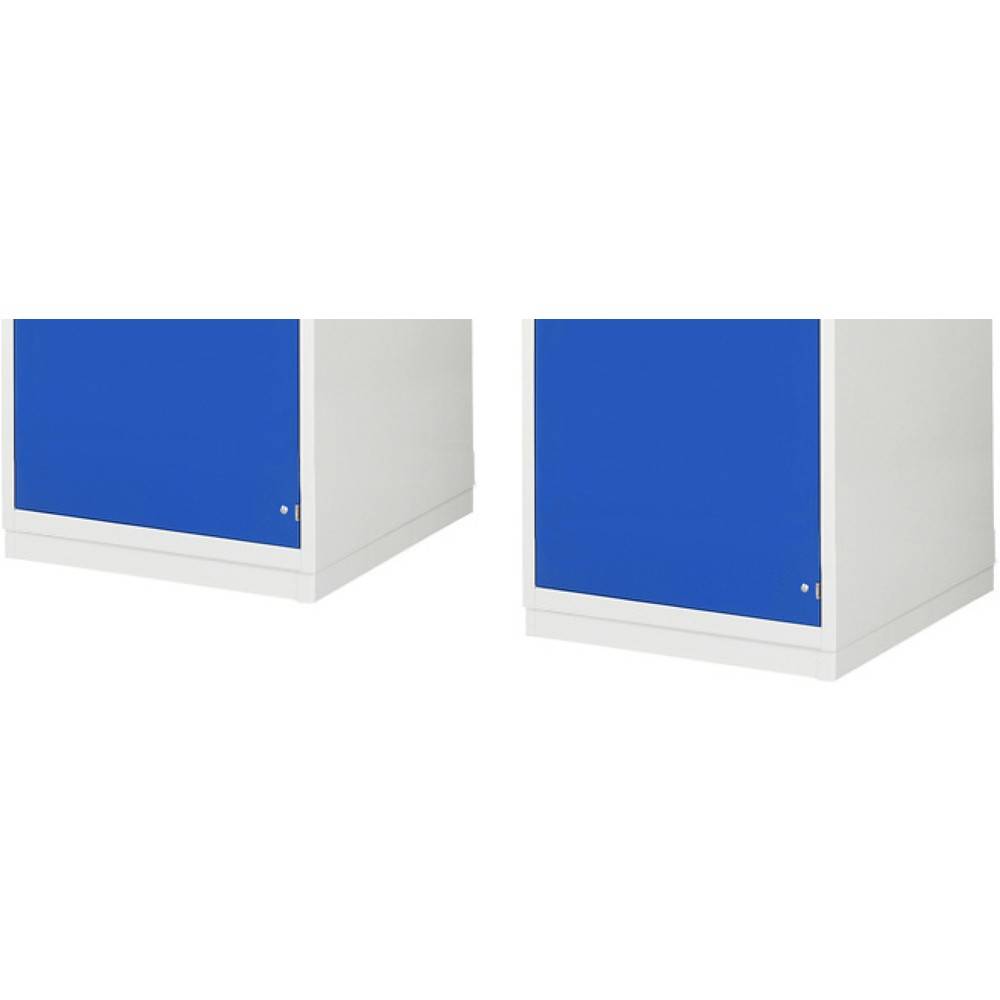

Unterbau-Container aus Qualitäts-Feinblech.
Medienaufsatz inklusive Anschlussleitung 09-AL400V (beinhaltet 5-poliges Anschlusskabel mit Stecker) sowie Vorbereitung für Zuführung von Luft und Datenleitung.
Anschlussleitung: Kabelquerschnitt je Ader 2,5 mm²; Gesamtbelastung bis 10,5 kW.
Alle 6 Seiten des Medienaufsatzes sind wie folgt bestückt (jeweils von links nach rechts):
1xEinbaumodul 09-EM100-400V:
Modul mit Drehstrom-Steckdose mit Klappdeckel 400V / 16A.
1xEinbaumodul 09-EM100-LUFT: Modul mit Druckluft-Schnellkupplung G1/4“, NW 7.2 Messing.
1xEinbaumodul 09-EM100: Modul ohne Bestückung als Blindabdeckung.
1xEinbaumodul 09-EM200-230V-2DE: Modul mit 2xSteckdose mit Klappdeckel 230V / 16A (für Land/Stecker: Deutschland / Typ F).
Einbaumodule gem. den Richtlinien: 2001-95-EG - Allgemeine Produktsicherheit, 2006-42-EG - Maschinenrichtlinie, 2011-65-EU - Beschränkung der Verwendung gefährlicher Stoffe in Elektro- und Elektronikgeräten, 2011-35-EU - Bereitstellung elektrischer Betriebsmittel innerhalb bestimmter Spannungsgrenzen.
Hinweis: Bitte beachten Sie, dass der Medienaufsatz nicht geöffnet werden darf und jede Seite des Medienaufsatzes einer Leistungslimitierung von max. 16A unterliegt.
