Überblick
Ausgangsspannung 12 V. Leistung 30 W.
Das Schaltnetzteil dient zur Versorgung elektrischer und elektronischer Geräte, die eine stabile, gefilterte Versorgungsspannung unabhängig von Änderungen der Netzspannung benötigen.

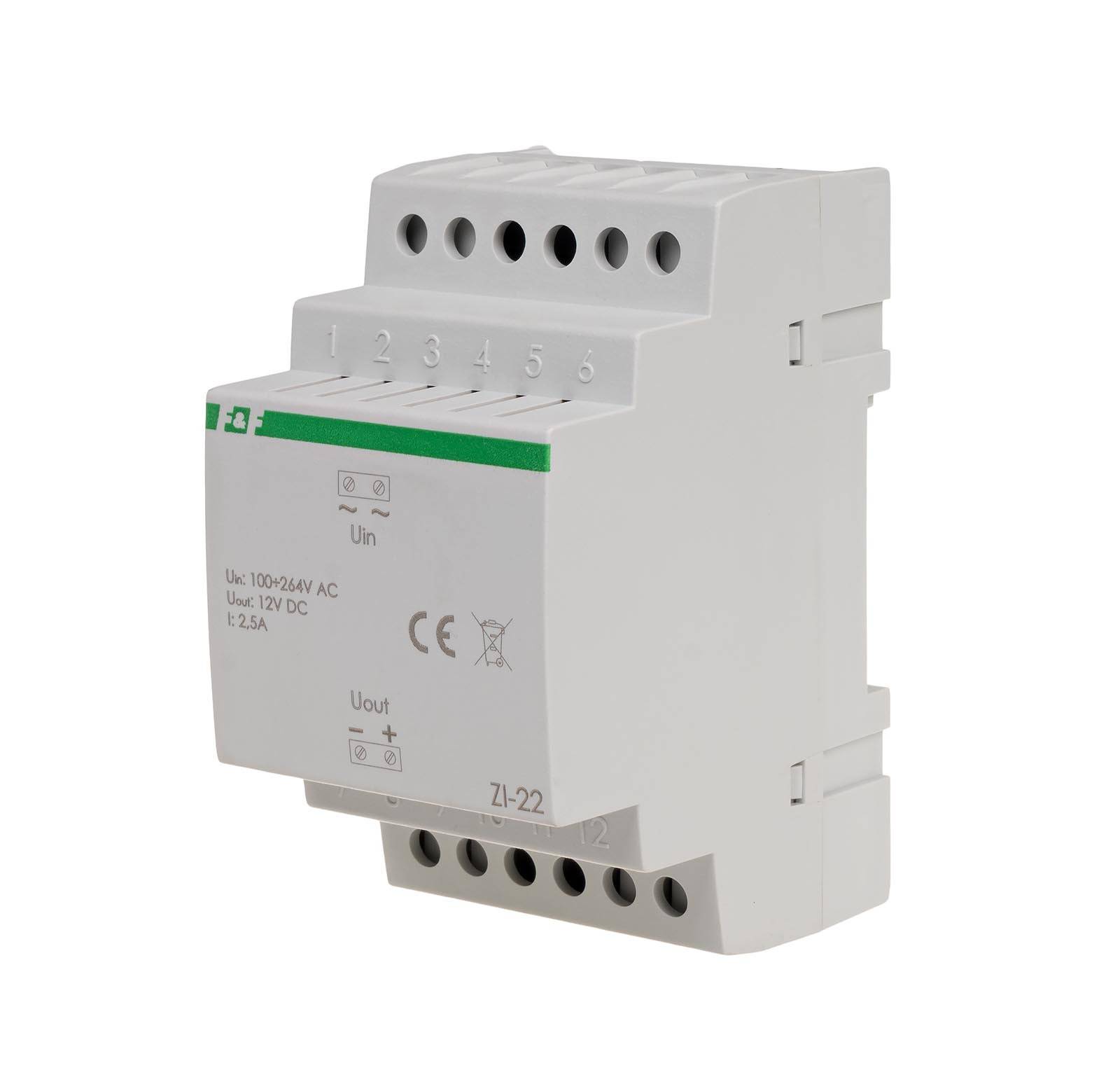

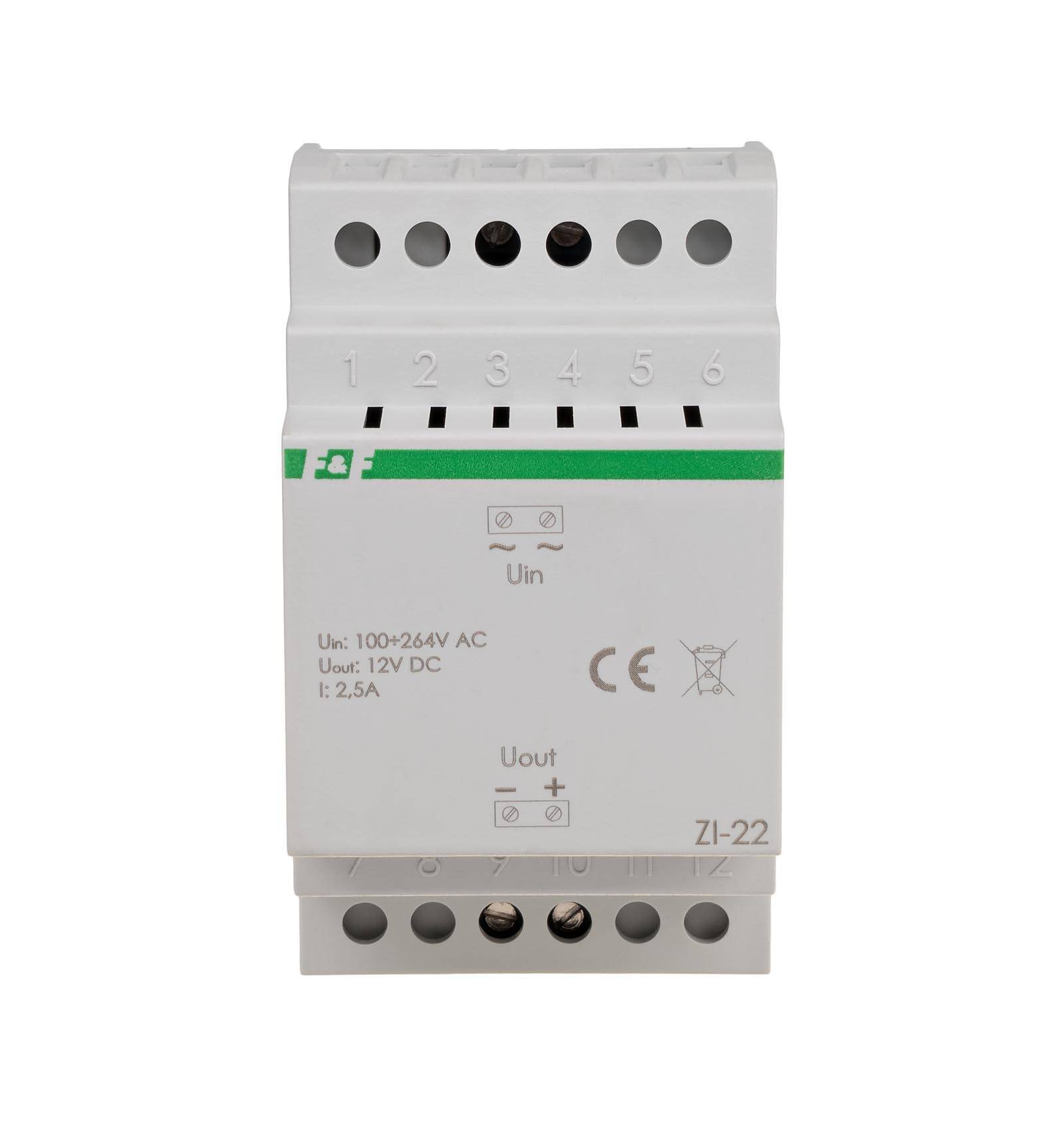

F&F ZI-22 Impulsnetzteil 30W 12V DC für Hutschiene
Produktbeschreibung
Beschreibung
Implementierung
| Typ | Ausgangsspannung | Ausgangsstrom |
| ZI-22 | 12V DC | 2,5A |
| ZI-24 | 24V DC | 1,25A |
Achtung!
* Unterhalb von 160 V Eingangsspannung wird die Ausgangsspannung weiterhin stabilisiert, jedoch der maximale Ausgangsstrom sinkt gleichzeitig mit einem Rückgang der Eingangsspannung.
* Aufgrund des Hochfrequenzwandlers können einige sehr empfindliche Funkgeräte oder Mikroprozessoren ordnungsgemäß funktionieren. Es wird empfohlen, den Filter OP-230 (siehe Punkt 18) zwischen Netzteil und Empfänger zu installieren.
* Durch Erhöhen der Last über Imax wird der Stromversorgungsstrom stabilisiert, die Ausgangsspannung nimmt jedoch ab. Sinkt die Ausgangsspannung auf ca. 40 % der Spannung, wird die Stromversorgung abgeschaltet und es werden 1,5 ÷ 2 Sek. verstrichen. Probe. Ähnlich verhält es sich, wenn Sie den Empfänger anschließen, der einen großen Ladestrom erhält (z. B. die Glühbirne ist kalt). Wenn Ihre Erfahrung nicht zu groß ist, läuft das Netzteil nach einigen Versuchen (z. B. dem allmählichen Aufwärmen der Glühbirne) aus. Wenn die Last zu groß ist, um sie abzutasten, unterbricht die Stromversorgung das Lastmoment.
Eigenschaften
Netzteil / Netzgerät
2,5 A
IP20
Hutschiene
Lieferumfang
- Produkt
Anleitung
