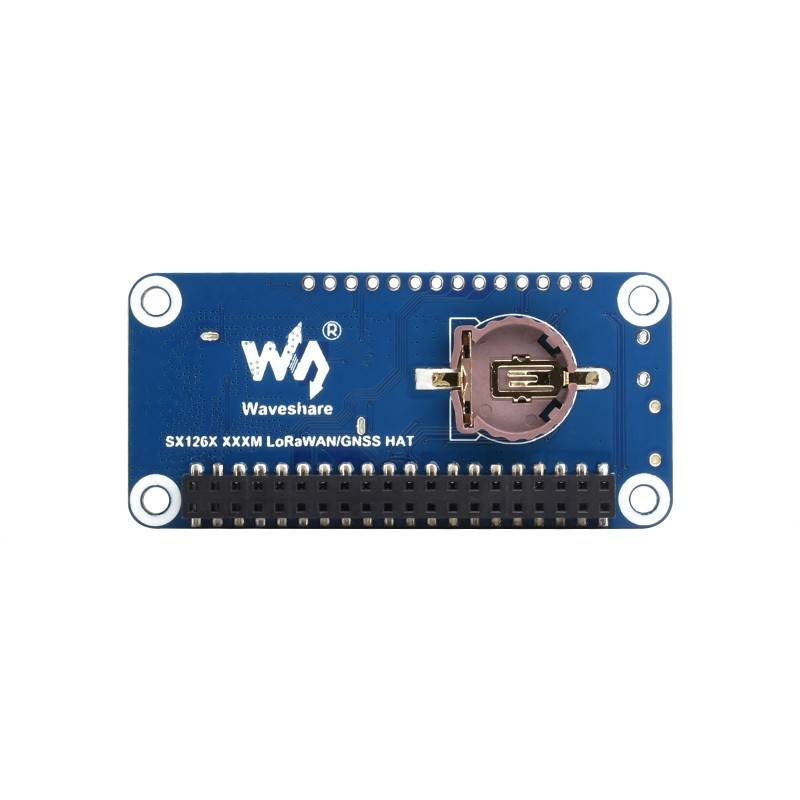

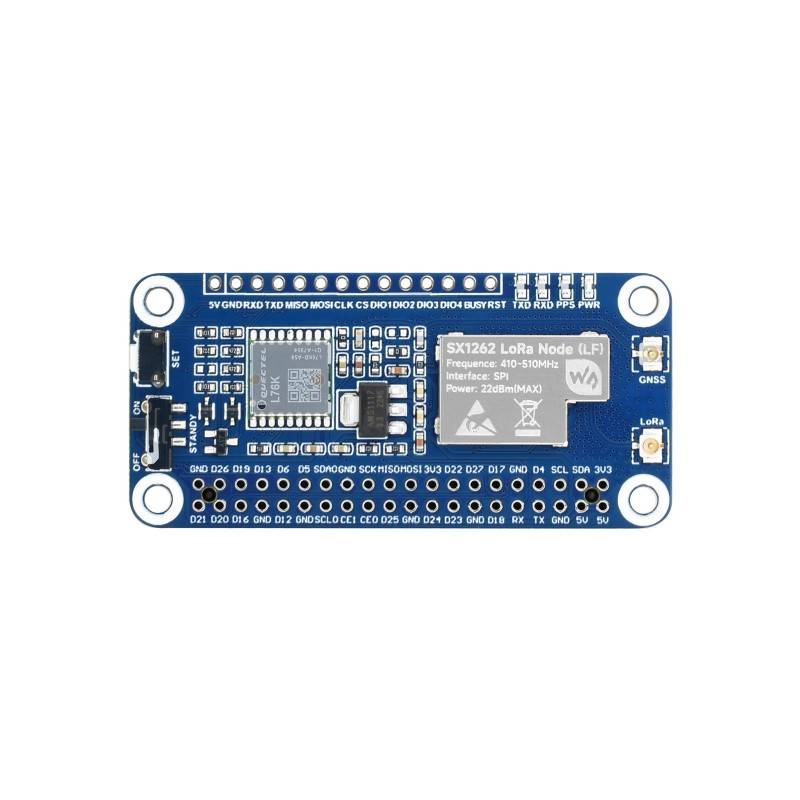

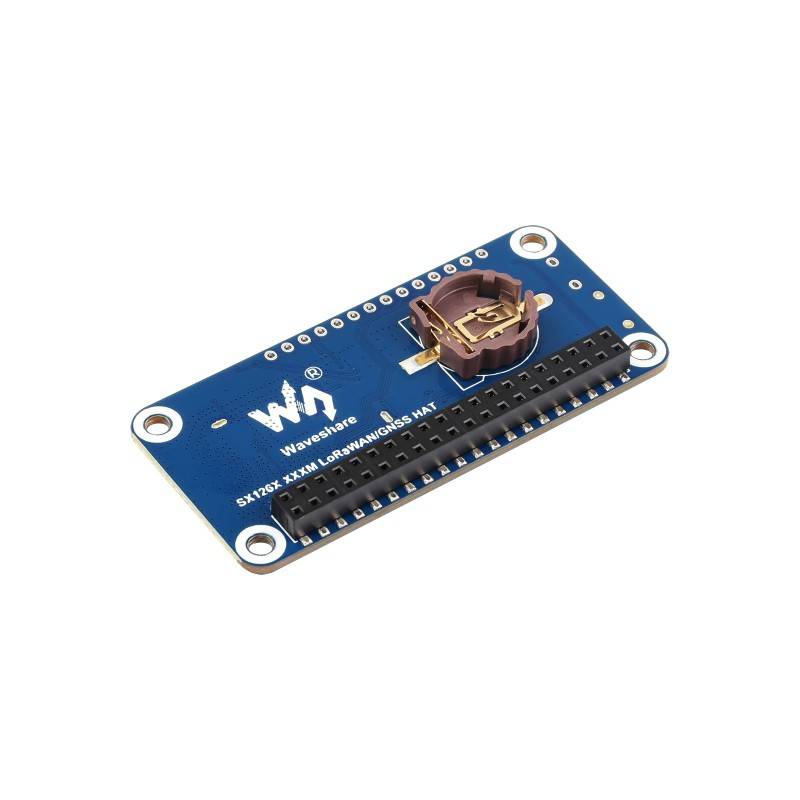

WaveShare SX1262 LoRaWAN Node Module 433MHz with GNSS Function for Raspberry Pi

Überblick

WaveShare SX1262 LoRaWAN Node Module Expansion Board 433MHz with GNSS Function for Raspberry Pi

Beschreibung

SX1262 433/470M LoRaWAN/GNSS HAT: Geeignet für das LF-Band, wird mit einer magnetischen CB-Antenne, einer GPS-Antenne und IPEX-Adapterkabeln (2 Stück) geliefert.

LoRa-Parameter

• RF-Chip: SX1262
• Frequenzband:
  • LF: 410 ~ 510 MHz
  • HF: 850 ~ 930 MHz
• Modulation: LoRa / (G)FSK
• Datenrate: LoRa:
  • 0,018 ~ 62,5 Kbit/s
  • (G)FSK: 0,6 ~ 300 Kbit/s
• EMittierungsleistung: 22 dBm bei 3,3 V
• Spreizungsfaktor: SF7 ~ SF12
• Betriebsspannung: 3,3 V
• Stromverbrauch des Moduls
  • Emissionsstrom: 107 mA bei 22 dBm
  • Empfangsstrom: 5,3 mA bei 125 kHz
• Kommunikationsbus: SPI
• Betriebstemperatur: 0 ~ 50?
• SCHNITTSTELLE: 40PIN GPIO-Header

GNSS-Parameter

• GNSS-Modul: L76K
• GNSS-Typ: GPS/GLONASS/BDS/QZSS
• L1-BAND-RECEIVER (KANÄLE): 32 Tracking-CH / 72 Acquisition-CH
• A-GNSS: Unterstützung
• Empfangsempfindlichkeit (ERFASSUNG, ERNEUTE ERFASSUNG, TRACKING): -148 dBm, -160 dBm, -162 dBm TTFF (ZEIT BIS ZUM ERSTEN FIXIEREN), Kaltstart 30 s, Autonom 5,5 s, mit AGNSS POSITIONSGENAUIGKEIT 2,0 m CEP Geschwindigkeitsgenauigkeit 0,1 m/ s Beschleunigungsgenauigkeit (max.) 0,1 m/s² UART-Rate Bereich: 4800~115200 bps Standard: 9600 bps GNSS-Datenaktualisierungsrate Max: 5 Hz Standard: 1 Hz

Wiki: www.waveshare.com/wiki/SX1262_XXXM_LoRaWAN/GNSS_HAT

Lieferumfang

1. SX1262 433/470M LoRaWAN/GNSS HAT x1
2. 433/470M Magnetische CB-Antenne x1
3. GPS-Antenne x1
4. IPEX-zu-SMA-Adapterkabel ~17 cm x2
5. Schraubenpaket x1
6. 2x20PIN Buchsenleiste x1
