Überblick
Netzqualitätsanalysator der Klasse A, vollständig konform zur IEC 61000-4-30
Ausführung mit Netz-/Ladegerät PA32ER zur Versorgung des Geräts über AC- oder DC-Stromnetze bis 1000 V während der Messung und zum Nachladen des Akkus
Sehr leistungsstark: Gleichzeitige Aufzeichnung und Berechnung von hunderten von Parametern alle 10 (50 Hz) bzw. 12 (60 Hz) Perioden
Handliches Gerät mit großem Farb-Touchscreen, intuitiver Benutzeroberfläche und Echtzeitanzeige
Vielfältige Auswahl an Stromwandlern für die Messung von Strömen unterschiedlicher Stärke ab 5 mA bis zu 10 kA
Viele Kommunikationsmöglichkeiten: USB-Stick, SD-Karte, USB, Ethernet, WLAN, Webserver zur Fernbedienung, …
Power Analyser Transfer Software zur Gerätekonfiguration, Datenübertragung und -auswertung
Beschreibung

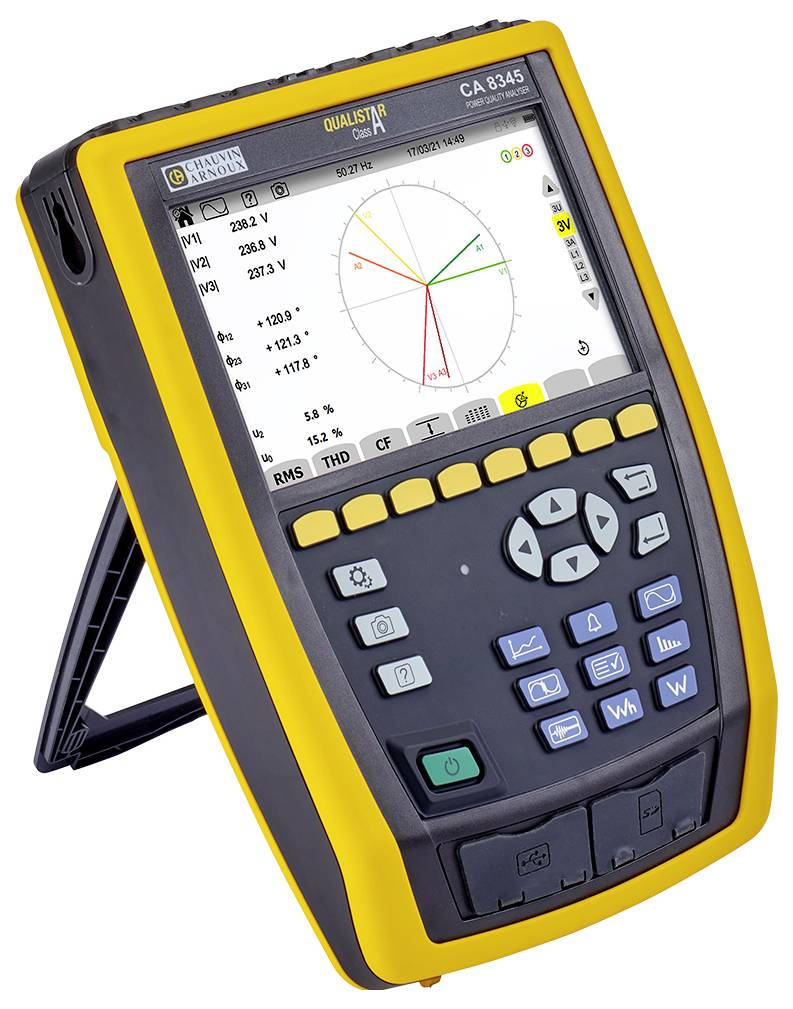

Der CA 8345 ist ein Leistungsanalysator und Spannungsqualitätsprüfer Class A.
Er gehört zur Serie der Qualistar+ Geräte, verfügt über eine komfortable Bedienoberfläche und ist einfach zu benutzen. Auf seinem großen LCD-Touchscreen-Farbbildschirm lässt sich jederzeit eine mehrsprachige Online-Hilfe aufrufen.

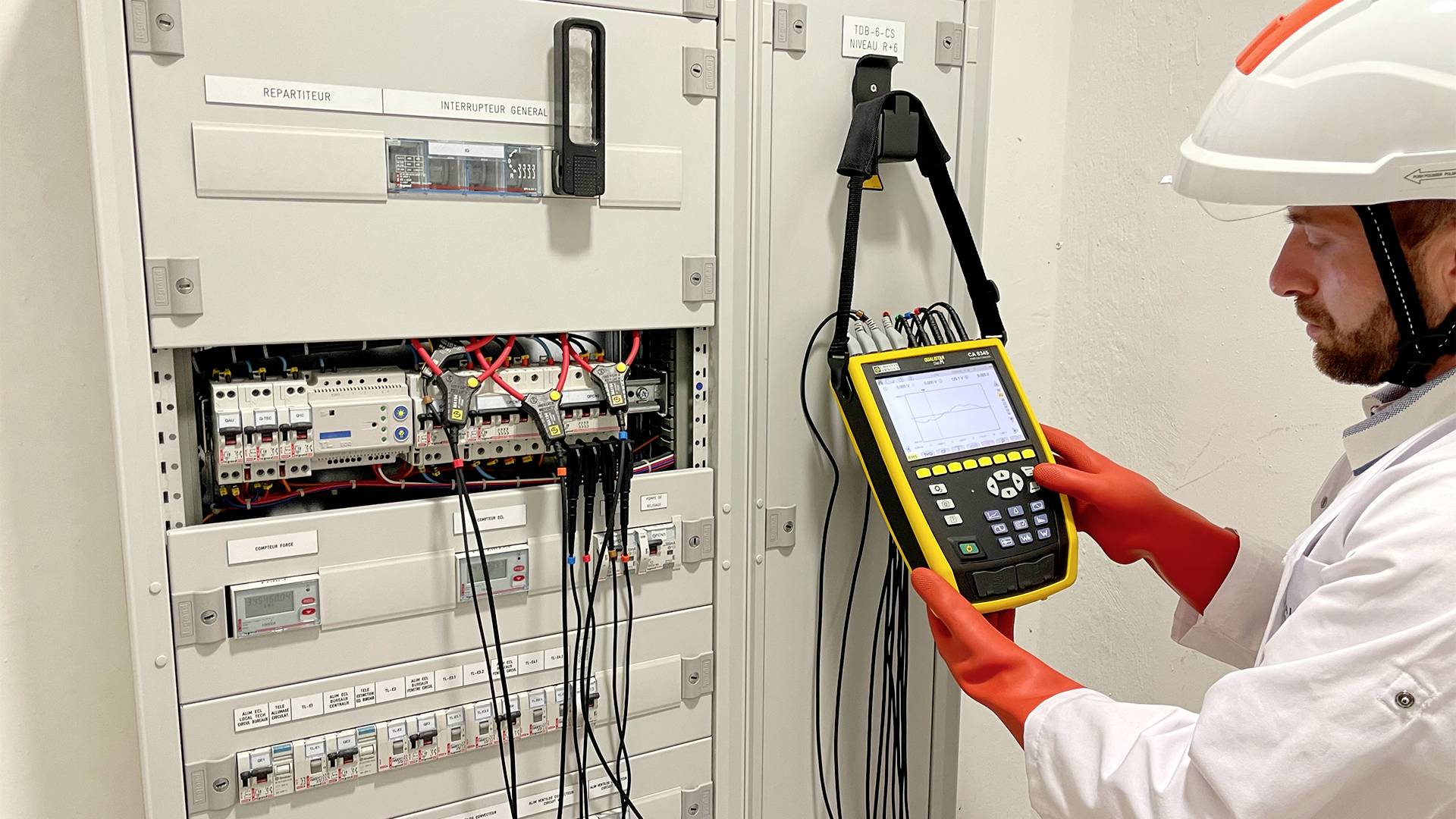

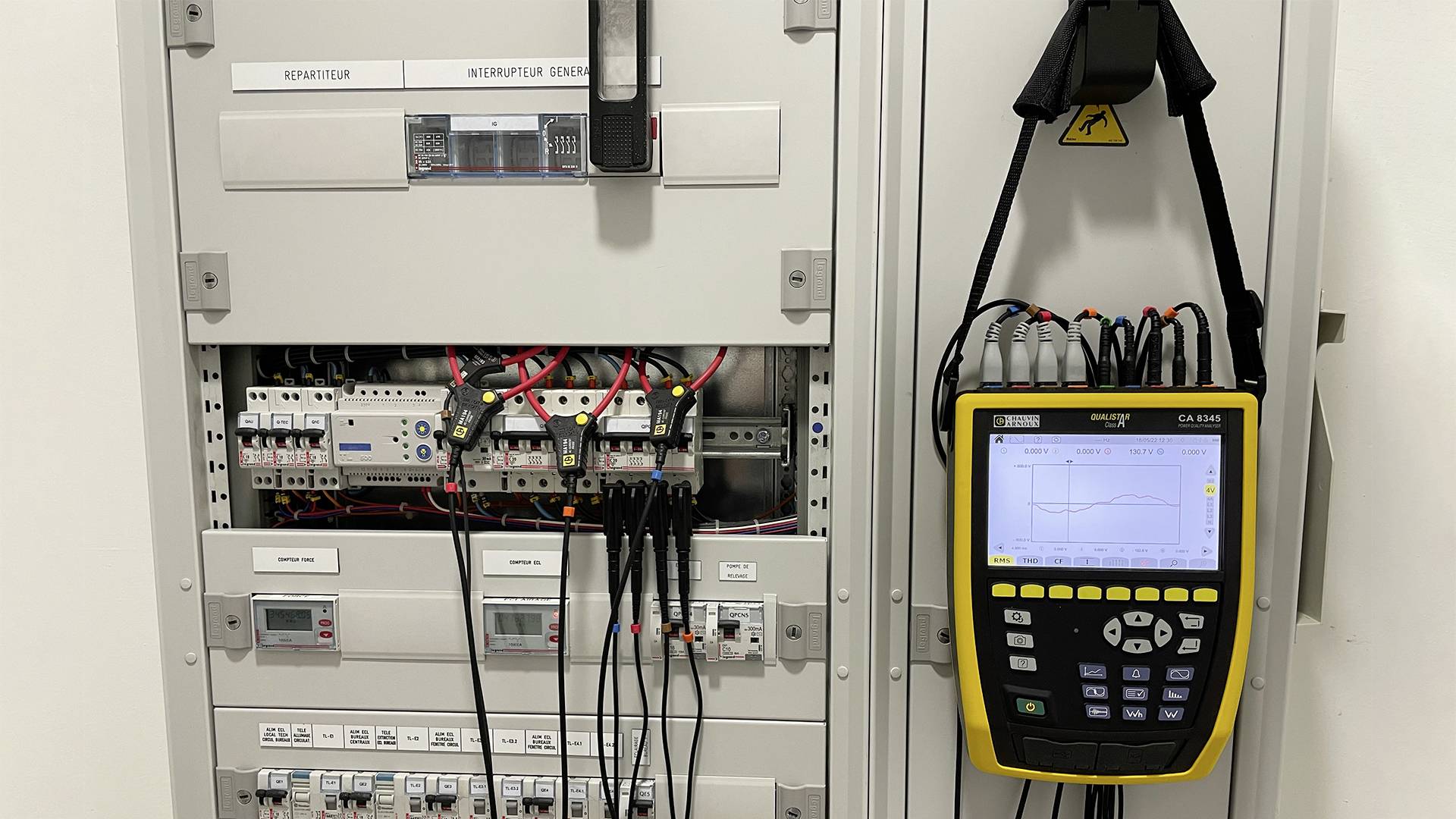

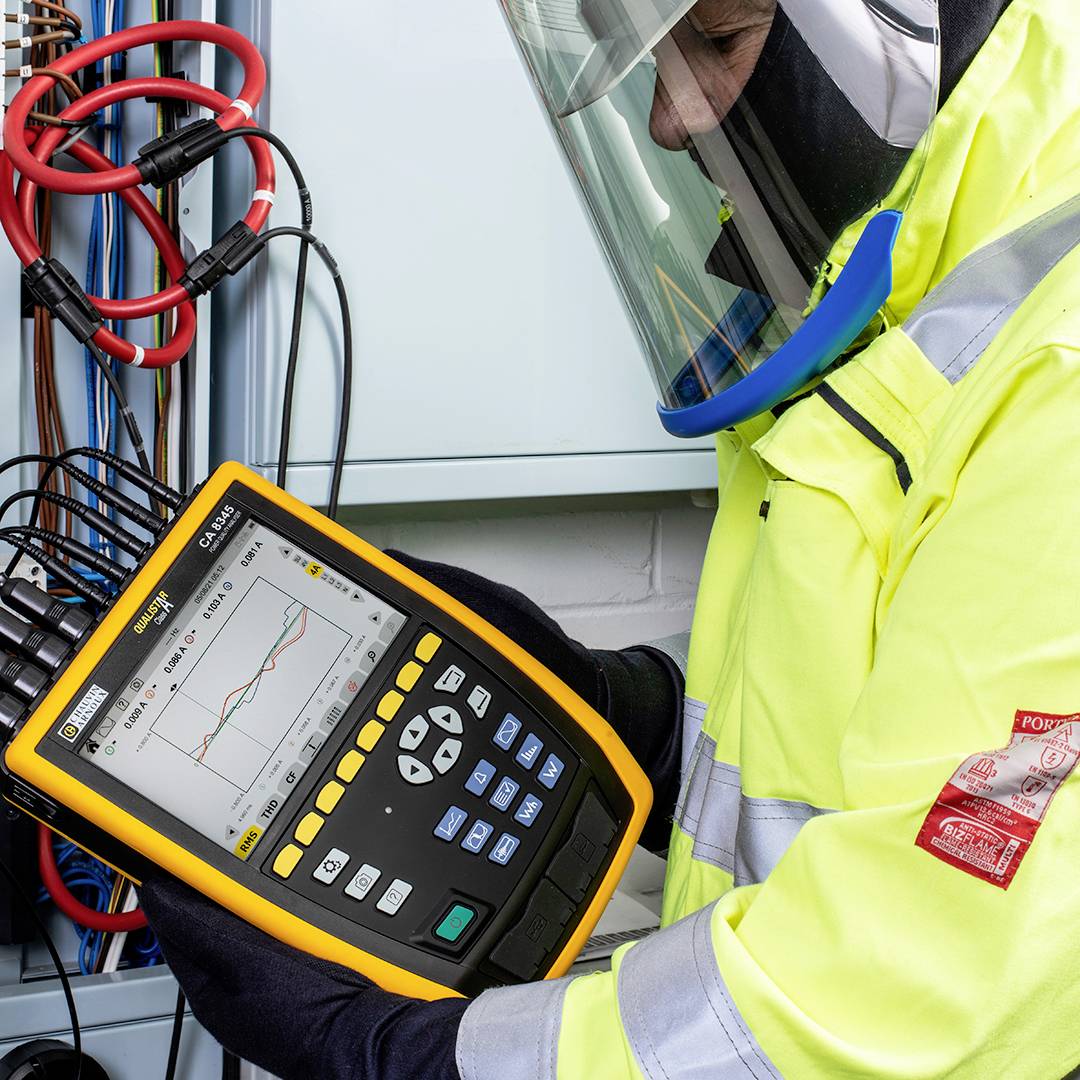

Das handliche Gerät ist besonders für Prüf- und Wartungsdienste von industriellen und gewerblichen Anlagen bestimmt. Es liefert sofort einen genauen Überblick über die wichtigsten Qualitätsmerkmale des elektrischen Netzes und ist wie alle Qualistar-Geräte für jeden Anlagentyp geeignet.
Um sicher zu gehen, erkennt der CA 8345 automatisch den Typ des angeschlossenen Stromsensors.
Die Messungen des CA 8345 zeichnen sich durch hohe Genauigkeit aus. Er berechnet aus ihnen viele Werte und verfügt über zahlreiche Bearbeitungsfunktionen. Damit bietet er dem Benutzer sämtliche Messwerte, die für die Überwachung von elektrischen Verteilungsnetzen und die Steigerung der Energieeffizienz notwendig sind. Auch die Kosten des verbrauchten Stroms lassen sich sehr schnell ermitteln.
Wie von der IEC 61000-4-7 verlangt, zeigt der Analysator die vorhandenen Oberschwingungen und die Zwischenharmonischen an. Gleichzeitig erkennt das Gerät auch die über das Netz laufenden Powerline-Ströme.
Der CA 8345 überwacht alle im Netz auftretenden Ereignisse:
• Trend- und Veränderungsdiagramme der Netzparameter
• Einstellbare Alarme, mit der Möglichkeit, E-Mails an den Benutzer zu senden
• Transienten von 2,5 µs
• Stoßwellen mit 12 kV über die Dauer von 500 ns
• TrueInrush-Erfassung, zur Erkennung von hohen Einschaltströmen ….
• Im Überwachungsmodus (Monitoring) zeichnet das Gerät die Messdaten über eine bestimmte Zeit auf, um die Spannungsqualität gemäß der Norm EN 50160 zu analysieren.
Vernetzung

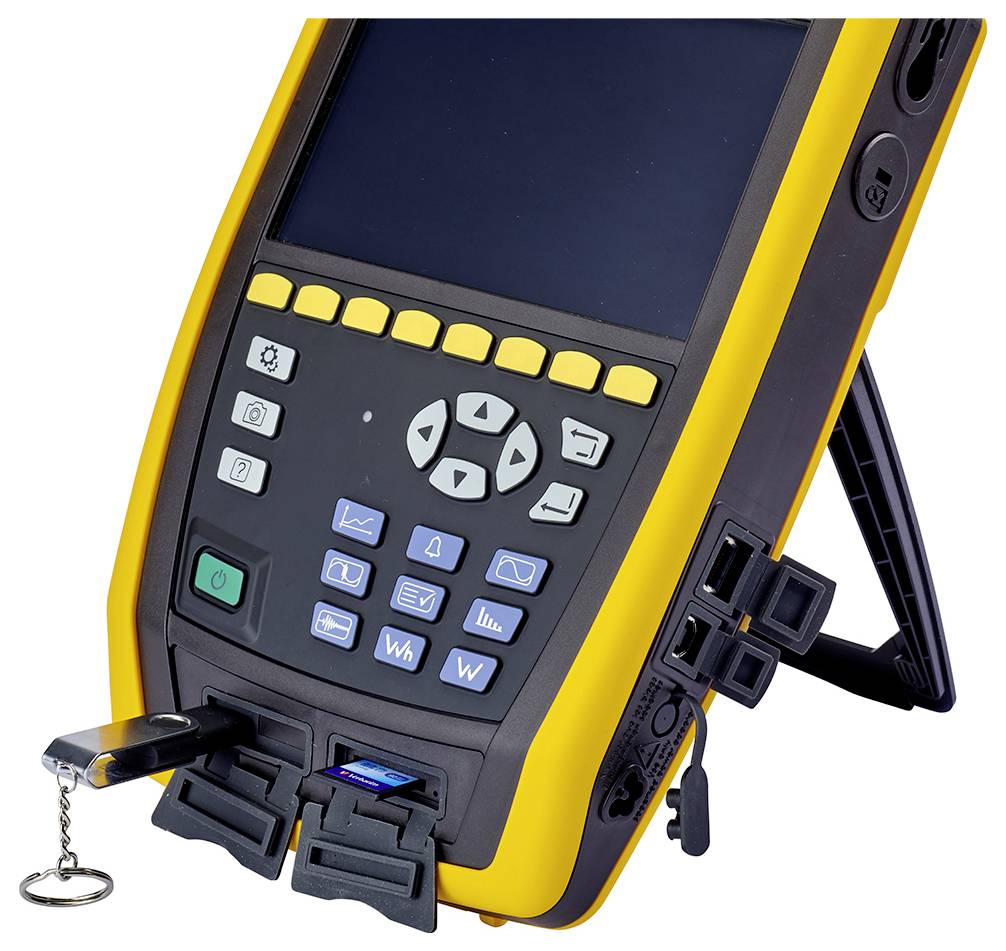

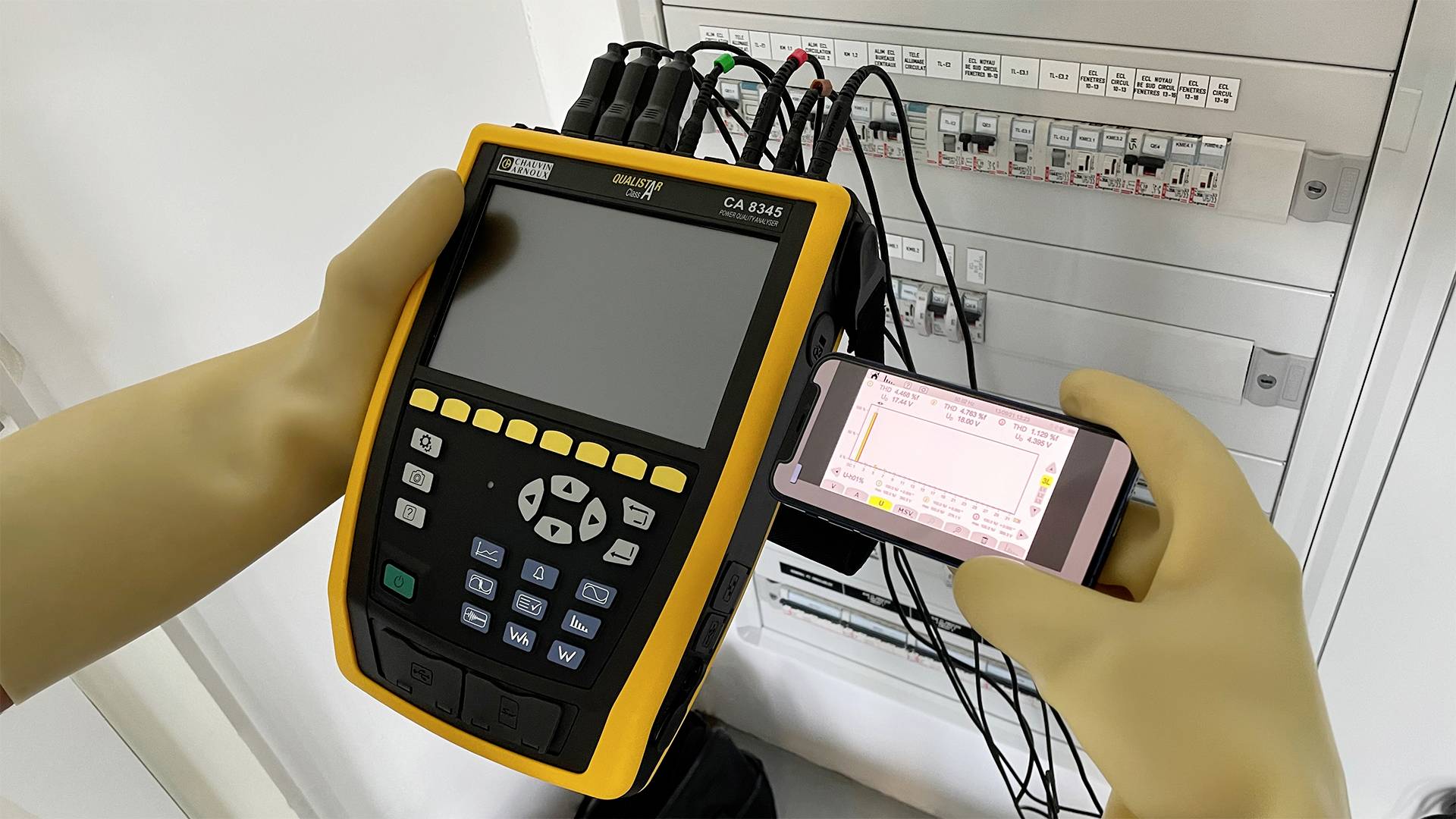

Zusätzlich zur auswechselbaren SD-Karte oder einem USB-Stick lassen sich die Messdaten des CA 8345 auch über größere Distanzen mittels USB-Verbindung, Fernverbindungen, Wifi (direkt oder über Server) oder RJ45 übermitteln. Im Modus als IRD-Server können die Messdaten von jedem Ort der Welt her abgefragt werden, ohne die Sicherheit des Internet-Netzes zu gefährden.
Außerdem können die mit einem Qualistar Klasse A vorgenommenen Messungen mit der Software Power Analyzer Transfer verarbeitet und ausgewertet werden.
Diese Software PAT3 ist auf unserer Support-Website herunterladbar.
Hinweise
Ohne Stromwandler geliefert!

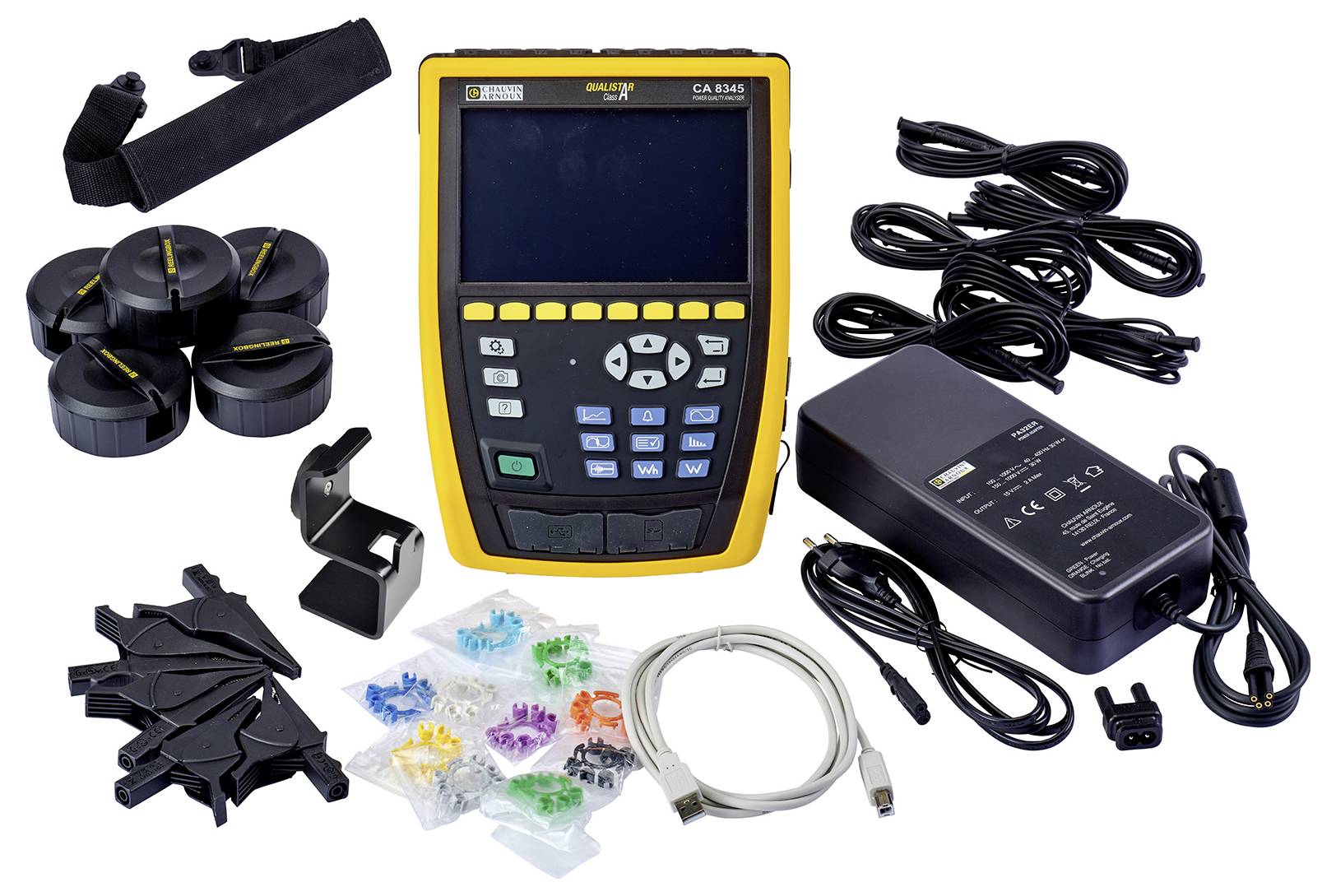

Lieferumfang
- 1 Transporttasche
- 1 Trageriemen
- 1 Netz-/Ladegerät PA32ER
- 1 Satz Kennzeichnungsteile
- 5 Messleitungen mit 5 Leitungsaufwicklern Reeling Box
- 5 Krokodilklemmen
- 1 Erdungsleitung
- 1 Magnethalterung mit Haken
- 1 USB-Kabel
- 1 SD-Karte
- 1 Prüfbescheinigung
- 1 Sicherheitsdatenblatt
