WaveShare Rail-mount TTL to RS232 Galvanic Isolated Converter Full-Duplex Communication Lightningproof Anti-Surge
Beschreibung

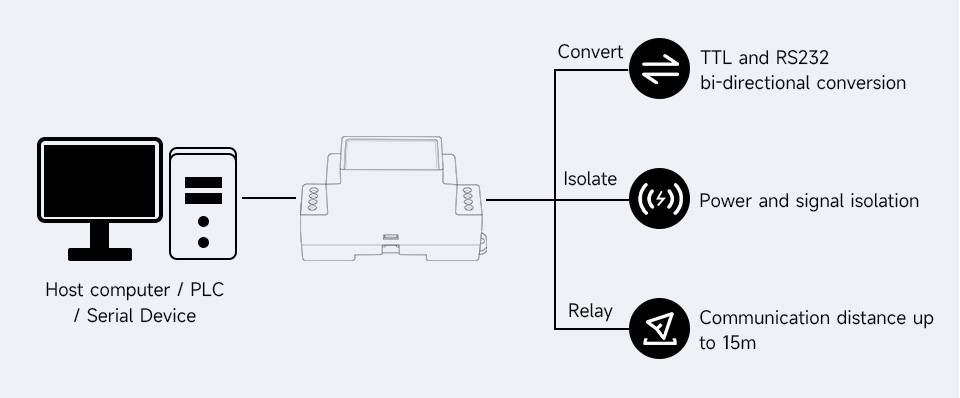

Schienenmontierter TTL-zu-RS232-Konverter mit galvanischer Trennung, Vollduplex-Kommunikation, Blitz- und Überspannungsschutz, Mehrfachisolationsschutz, TTL-Serieller Konverter.
Spezifikationen
- Produkttyp: Galvanisch isolierter TTL-zu-RS232-Konverter
- Stromversorgungsschnittstelle
- Stromversorgung: 3,3 V ~ 5 V
- Schutz: Überspannung, verpolungssicher
- Geräteanschluss: TTL/RS232-Standard kompatibel
- TTL
- Anschluss: Schraubanschluss Terminal
- Übertragungsdistanz: ca. 10m
- Übertragungsmodus: Punkt-zu-Punkt
- RS232
- Anschluss: Schraubklemme
- Schutz: TVS-Diode, Überspannungsschutz & ESD-Schutz, Stromisolierung und Signalisolierung
- Übertragungsdistanz: ca. 15 m
- Übertragungsmodus: Punkt-zu-Punkt

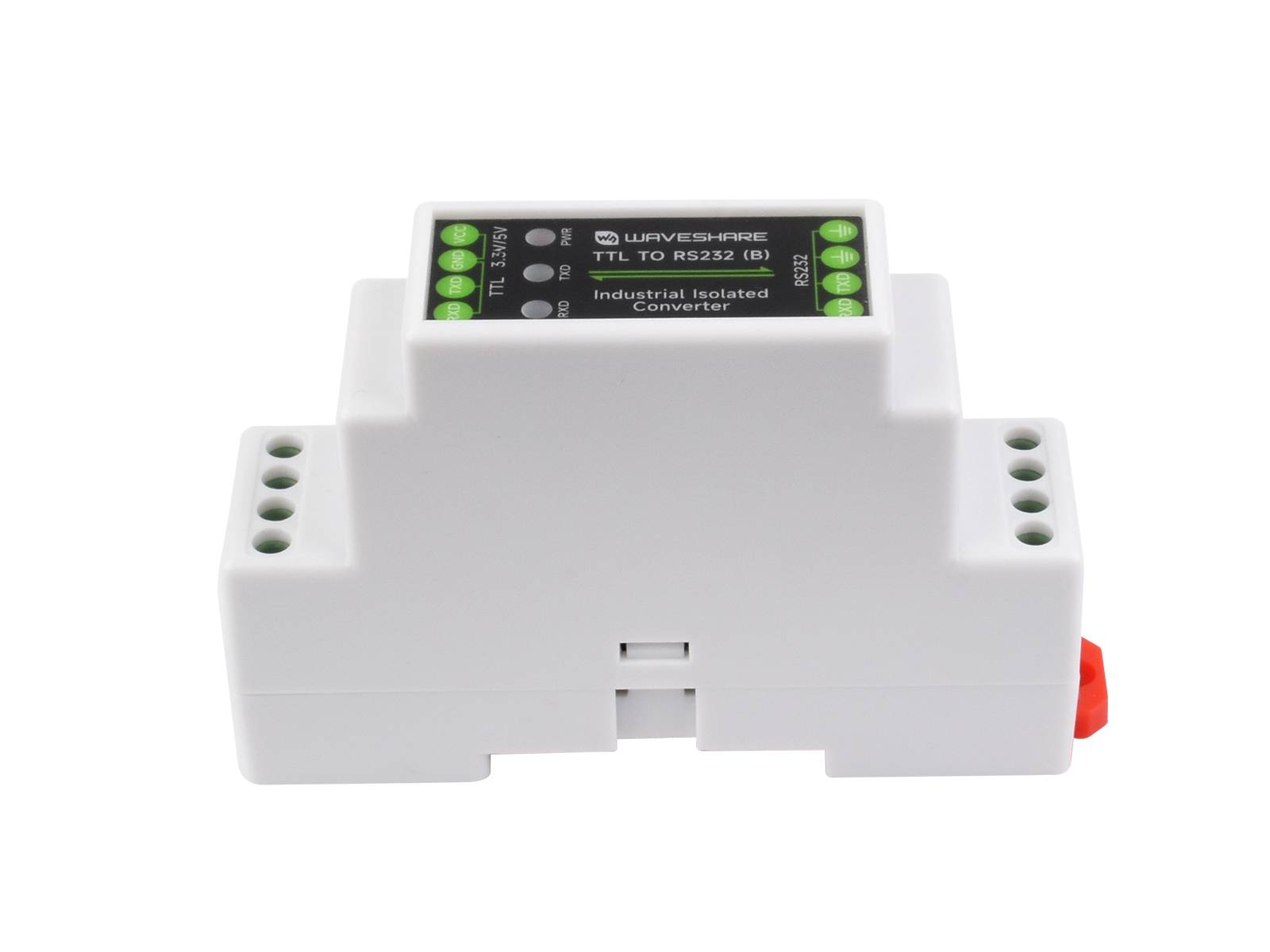

- ANZEIGEN
- PWR: Rote Stromanzeige, leuchtet auf, wenn eine Stromversorgung besteht und Spannung erkannt wird
- TXD: TX-Anzeige, leuchtet auf, wenn der TTL-Port Daten sendet
- RXD: RX-Anzeige, leuchtet auf, wenn der TTL-Port Daten empfängt
- Gehäuse: ABS-Gehäuse zur Schienenmontage, geeignet für 35-mm-DIN-Schiene
- Abmessungen: 91,6 x 58,7 x 23,3 mm
Schnittstelleneinführung

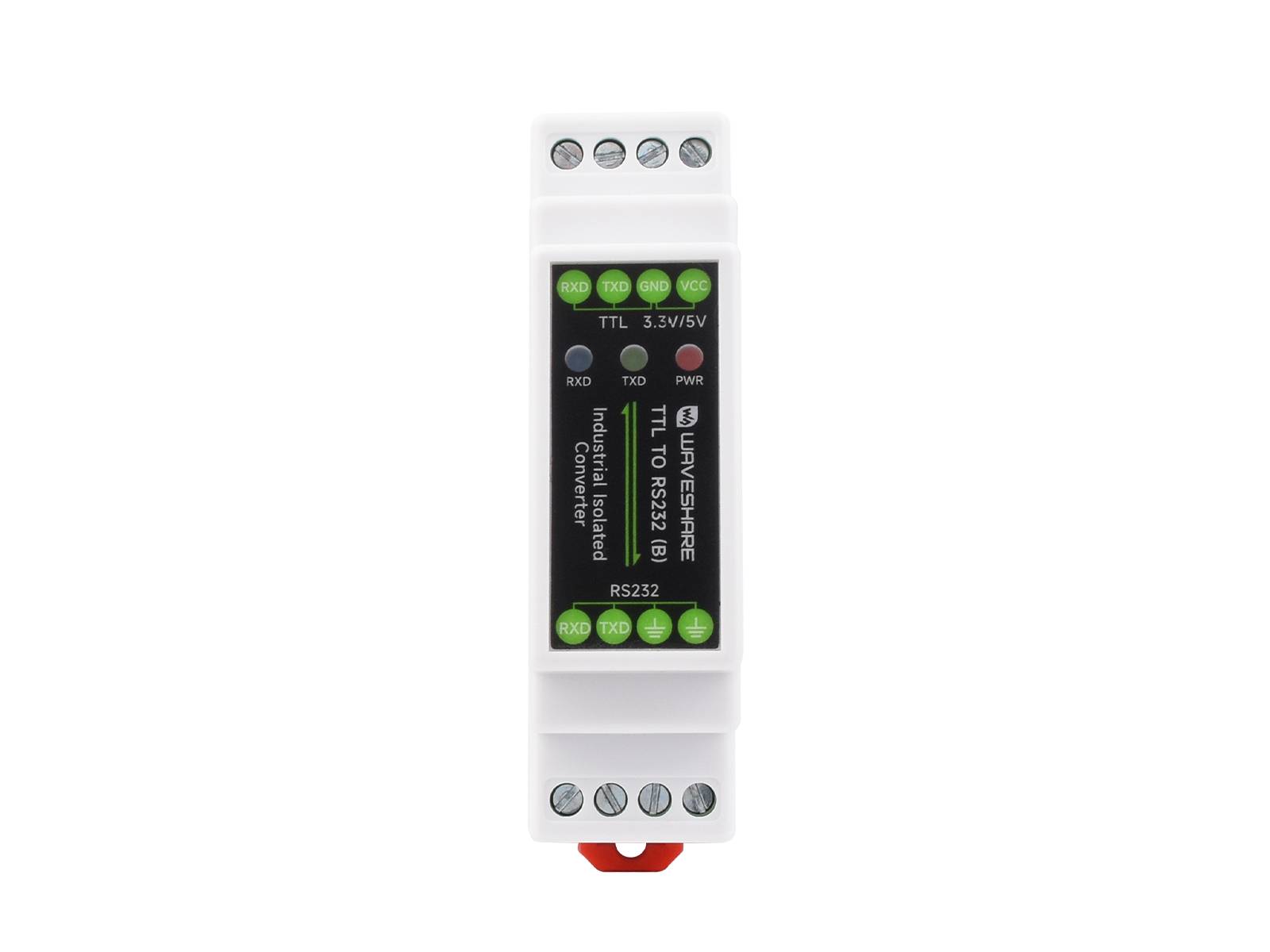

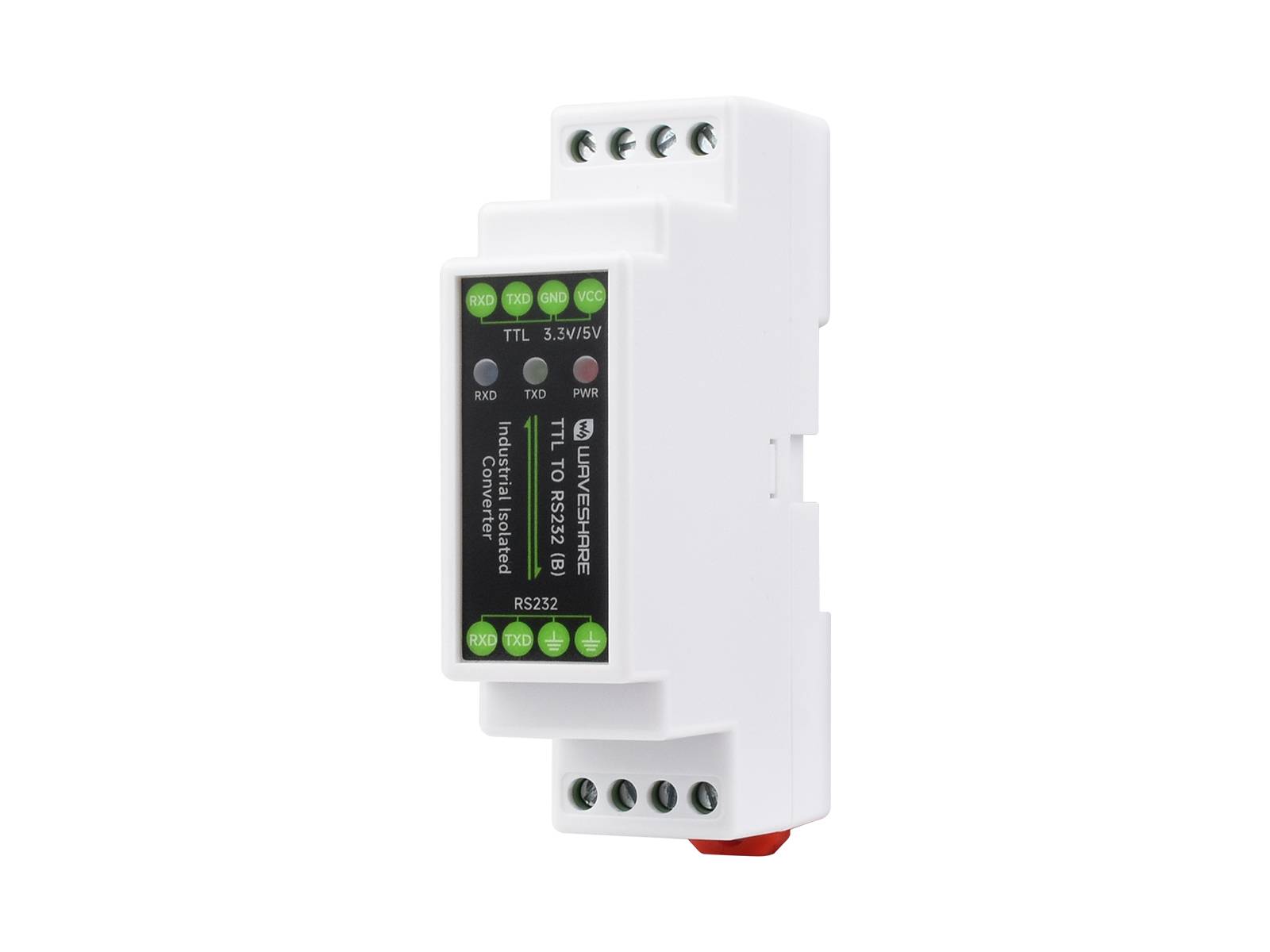

- Schraubklemme auf der Oberseite
- VCC: DC 3,3 V~5 V Stromversorgung
- GND: Masse / TTL-Signalmasse
- TXD: TTL-Sendedatenpin
- RXD: TTL-Empfangsdatenpin
- Schraubklemme auf der Unterseite
- SGND: RS232-Signalmasse
- TXD: RS232-Sendedatenpin
- RXD: RS232-Empfangsdatenpin
Wiki:www.waveshare.com/wiki/TTL_TO_RS232_(B)
Lieferumfang
- TTL zu RS232 (B) x1
- Schraubendreher x1
