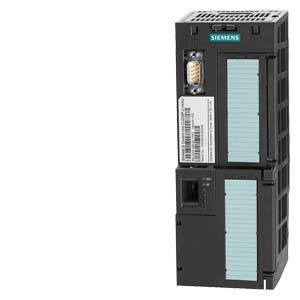

Abbildung ähnlich
Beschreibung
SINAMICS G120 Control Unit CU230P-2 HVAC USS/MODBUS RTU/BACnet MS/TP 6 DI, 3 DO, 4 AI, 2 AO 1 Motortemperatur- Sensor-Eingang 2 PSU-out (DC 10V, DC 24V) 1 PSU-in (DC 24V) USB-und MMC-Interface Schutzart IP20 Control Unit SINAMICS Control Unit CU230P-2 HVAC der Spezialist für Pumpen, Lüfter und Kompressoren für den modularen Frequenzumrichter SINAMICS G120 und/oder SINAMICS G120P. Die Control Unit CU230P-2 ist Teil des modularen Frequenzumrichters SINAMICS G120 (bestehend aus Leistungsteil, Steuerungseinheit, Bedienpanel). Die SINAMICS Steuerungseinheit ist speziell für Antriebe mit integrierter Technologiefunktion in der Gebäudetechnik und Prozessindustrie konzipiert. Die Control Unit CU230P-2 steuert und überwacht das Leistungsteil (Power Module) und den angeschlossenen Motor in mehreren wählbaren Regelungsarten. Sie ermöglicht die Kommunikation zu einer lokalen oder zentralen Steuerung sowie zu Überwachungseinrichtungen und dient zum Anschluss aller prozessrelevanten Hilfsaggregate und externer Komponenten wie Sensoren, Ventile, Schütze, usw. Die I/O-Schnittstelle, die Feldbus-Schnittstellen und die zusätzlichen Software-Funktionen unterstützen die Applikation der Gebäudetechnik und der Prozessindustrie optimal. Mit der Auswahl der CU230P-2 wird die Kommunikationsschnittstelle des Umrichters festgelegt. Es stehen folgende integrierte Kommunikationsvarianten zur Verfügung: CU230P-2 HVAC mit den Protokollen USS, Modbus RTU, BACnet MS/TP, P1 Protokoll für Heizung, Klima und Lüftung. CU230P-2 DP PROFIBUS sowie CU230P-2 PN PROFINET, EtherNet/IP für die Prozessindustrie. Im System SINAMICS G120 kann die Control Unit mit folgenden Power Modules betrieben werden: PM240-2 (0,55 kW bis 132 kW) und PM240 (bis 250 kW). Im System SINAMICS G120P wird die Control Unit mit folgenden Power Modules betrieben: PM230 (bis 90 kW), PM 240 (bis 132 kW). SINAMICS - einfach mein Antrieb.
