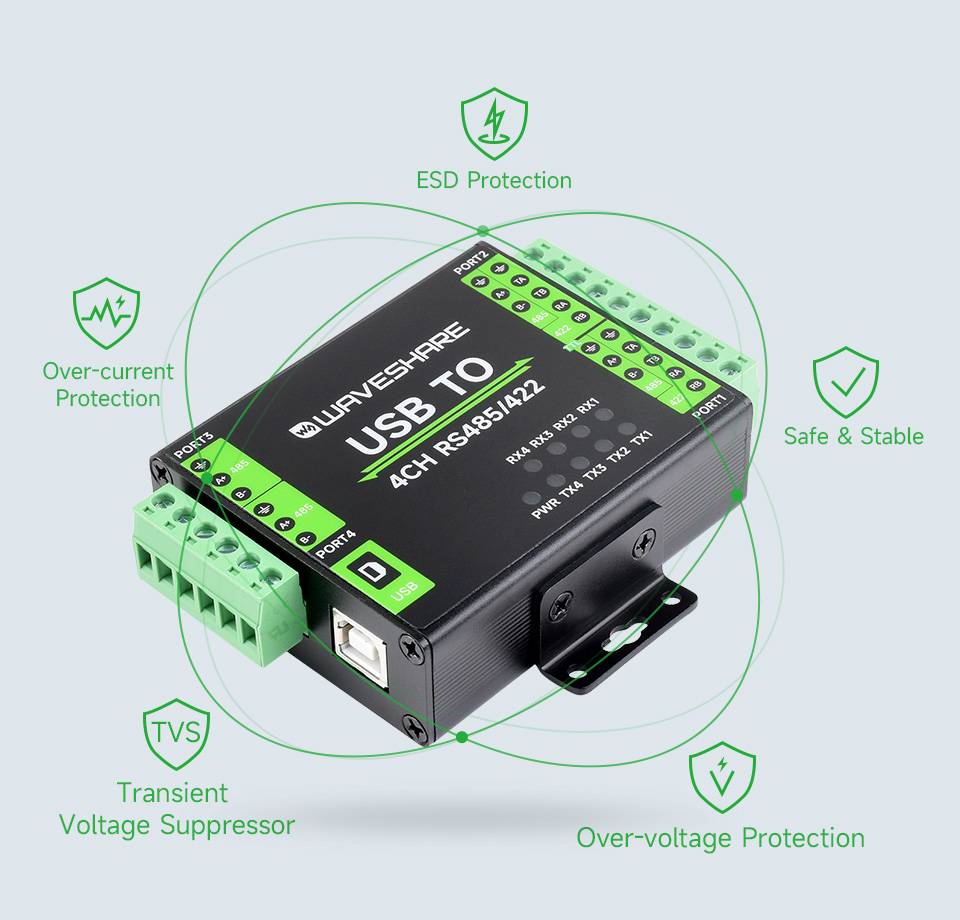

WaveShare Industrial Isolated USB to RS485/422 Converter FT4232HL Chip

Überblick

WaveShare Industrial Isolated USB to RS485/422 Converter FT4232HL Supports USB to 2CH RS485 + 2CH RS485/422

Beschreibung

Industrieller isolierter USB-zu-RS485/422-Konverter, Original-FT4232HL-Chip, unterstützt USB zu 2-Kanal-RS485 + 2-Kanal-RS485/422, Wandmontage & Unterstützung für Schienenmontage.

USB

• Betriebsspannung: 5V
• Anschluss: USB-B
• Schutz: 200-mA-Sicherung mit Selbstwiederherstellung, isolierter Ausgang

isolierte RS485/422

• Anschluss: Schraubklemme
• Richtungssteuerung: Hardware-Automatiksteuerung
• Schutz: TVS-Diode, Überspannungsschutz & ESD-Schutz, Leistungsisolierung und Signalisolierung
• Widerstand: Onboard reservierter 120R-Anpassungswiderstand, standardmäßig NC, über Jumper aktiviert
• Übertragungsmodus: Punkt-zu-Multipunkte
• Baudrate 300 Bit/s ~ 921.600 Bit/s

isolierte RS485

• Anschluss: Schraubklemme
• Richtungssteuerung: Hardware-Automatiksteuerung
• Schutz: TVS-Diode, Überspannungsschutz & ESD-Schutz, Leistungsisolierung und Signalisolierung
• Widerstand: Onboard reservierter 120R-Anpassungswiderstand, standardmäßig NC, über Jumper aktiviert
• Übertragungsmodus: Punkt-zu-Mehrpunkte (485-Modus bis zu 32 Knoten, es wird empfohlen, Repeater für 16 Knoten oder mehr zu verwenden)
• Baudrate: 300 bps ~ 921600 bps

Indikatoren

• PWR: Rote Betriebsanzeige, leuchtet, wenn eine USB-Verbindung besteht und Spannung erkannt wird
• TX1~TX4 TX-Anzeige, leuchtet, wenn der USB-Anschluss Daten sendet
• RX1~RX4 RX-Anzeige, leuchtet, wenn die Geräteanschlüsse Daten zurücksenden

WIKI:www.waveshare.com/wiki/USB_TO_4CH_RS485/422

Lieferumfang

• USB-zu-4-Kanal-Seriell-Konverter x1
• Schienenschnalle x1
• USB-Kabel ~1,2 m x1
• Schraubendreher x1
