Beschreibung
Anwendung:
- Geeignet für hängende Toilette
- Für Einmauern und Ummauern zur tragenden Wand - Nassverfahren, Bautiefe nur 86 mm
- Geeignet für Sanierungen
- Für die Installation von Wand-WCs mit Anschlussabstand 180 mm oder 230 mm
Eigenschaften:
- Der Schiebemechanismus des Abwasseranschlusses kann in acht Positionen zwischen 0-93 mm eingestellt werden
- Eckventil mit einer Möglichkeit zum Anschluss an das Rohrleitungssystem Mepla
- Technische Lösung erlaubt die Fixierung trotz unebener Oberfläche der tragenden Wand (im Bereich von 50 mm)
- Verzinkte tragende Konstruktion mit vier Gelenkarmen, die für einfache Installation sorgen
- Die Konstruktion der Polystyrol-Dämmung verhindert die Bildung von Kondenswasser auf der Oberfläche des Kastens und dämpft der Durchgang von Vibrationen von Kasten Richtung Baukonstruktion
- Duale-Spülung, unabhängig einstellbar, mit hygienische Reserve
- Kompatibel mit allen Betätigungsplatten Alca
- Servicearbeiten kann man ohne Benutzung des Werkzeugs durchführen
- Wasseranschluss von hinten oder von oben in der Mitte
- Abnehmbare Styroporstück - ermöglicht einen einfachen Zugang während der Installation
- Der Kasten ist aus einem Stück hergestellt und somit zu 100% dicht
- Serviceöffnungsabdeckung vereinfacht die Montage und verhindert, dass der Schmutz und die Feuchtigkeit durchkommen
- Einbauhöhe 1070 mm
- Einbautiefe von 20–60 bis 60 mm einstellbar
- Bautiefe 86 mm, mit Abflussbogen 125 mm
- Material der Unterkonstruktion: verzinktes Metall
Technische Daten:
| Anschluss des Wassers vom hinten oder von oben durch Montageöffnungen | G1/2 " |
| Funktionsfähig bei Wasserdruck | 0,05 – 1,6 MPa |
| Empfohlener Wasserdruck | 0,3 – 0,5 MPa |
| Standard-Einstellung für große Spülung | 6 l |
| Standardeinstellung für kleine Spülung | 3 l |
| Hygienische Reserve | 3 l |
| Das Volumen des Wassers im Kasten | 9 l |
| Belastungsprüfung | 400 kg |

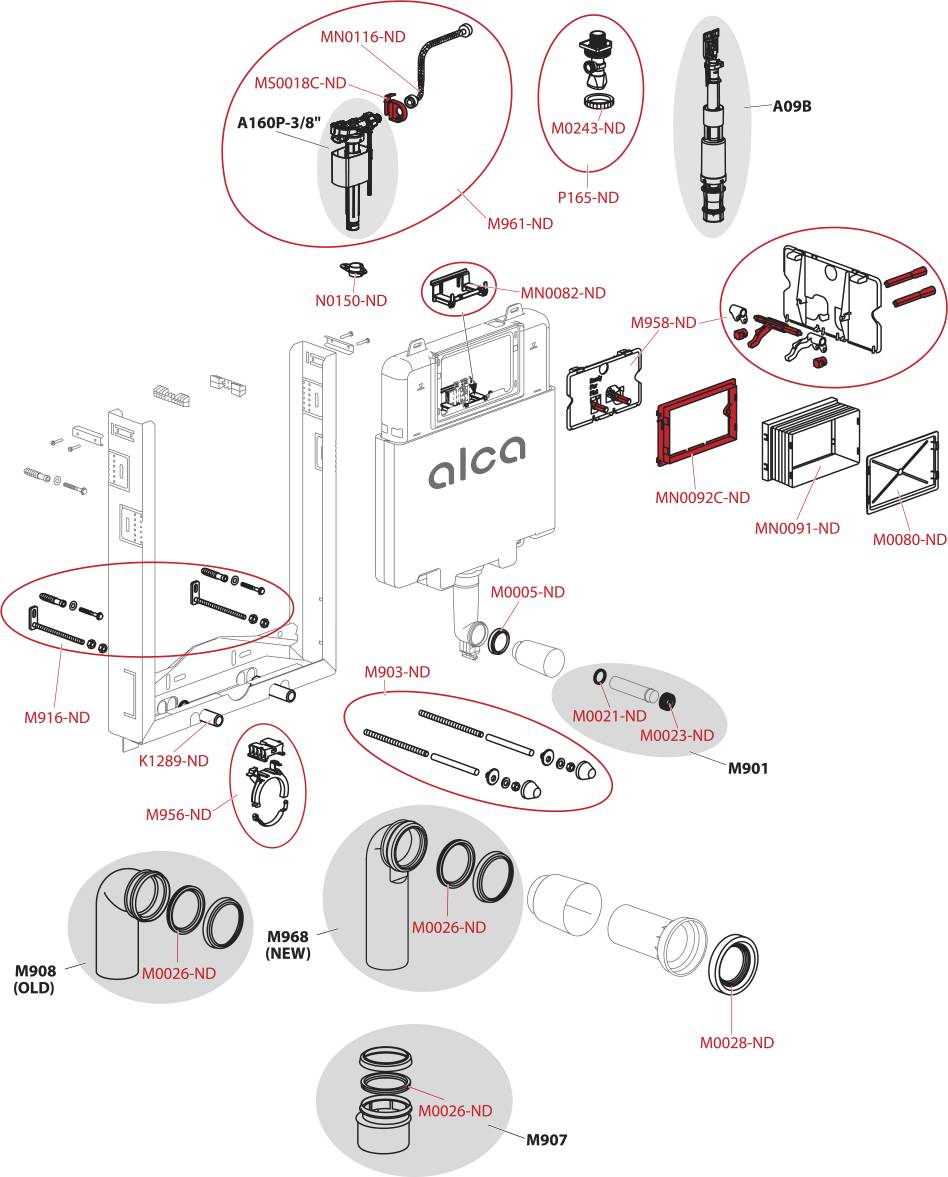

Lieferumfang:
- Spülkasten mit Füll- und Ablaufventil
- Verzinkter Rahmen inklusive verzinkte, tragende Konstruktion
- Gewinde 1/2" bei Wasseranschluss mit integriertem Eckventil Schell 1/2“–3/8“
- Befestigungsset: Schraube Ø8x60 - 4 Stück, Dübel Ø12 - 4 Stück
- Befestigungsmaterial für Bidet, Gewindestange M12 - 4 Stück, Unterlegscheiben - 2 Stück, Abdeckung - 2 Stück, Muttern - 2 Stück, Gewindeschutz - 2 Stück
- Abflussbogen HT 90/110, Polypropylen
- Zulaufdichtung, Auslass aus Polypropylen, Gumminippel
- Ablaufdichtung, Verbindungsstück aus Polypropylen, Verbindungsstückdichtung
- Installationsabdeckungen, die die Anschlussöffnungen bei der Montage schützen
- Schutzkragen ist leicht zu kürzen, Schrauben 4 Stück
