WaveShare Industrial 8CH Analog Acquisition Module Default Current Mode (0~20mA)

Überblick

WaveShare Industrial 8CH Analog Acquisition Module Default Current Mode (0~20mA)

Beschreibung

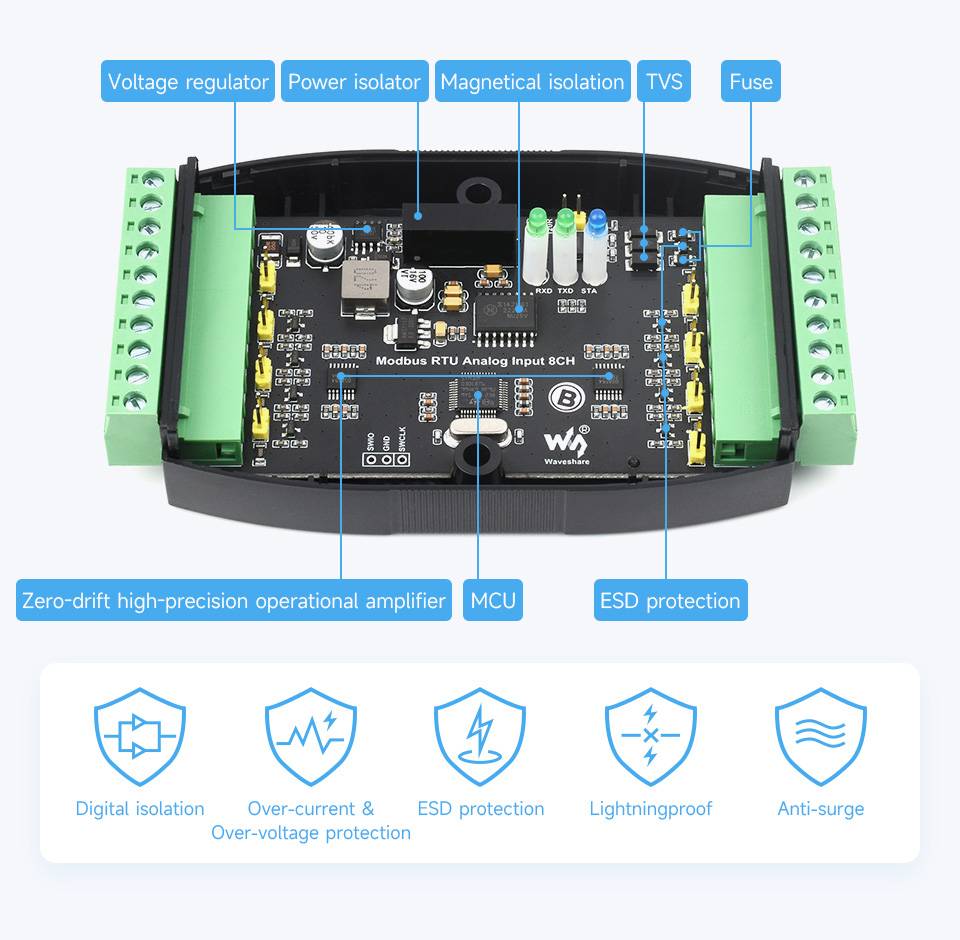

Modbus RTU Analog Input 8CH ist ein analoges Erfassungsmodul nach Industriestandard, das mehrere Bereiche und die gleichzeitige 8-Kanal-Erfassung unterstützt. Übernimmt das Modbus-RTU-Protokoll mit integrierten Schutzschaltungen wie Stromisolierung, magnetische Isolierung, rücksetzbare Sicherung und TVS.

Versionsoptionen

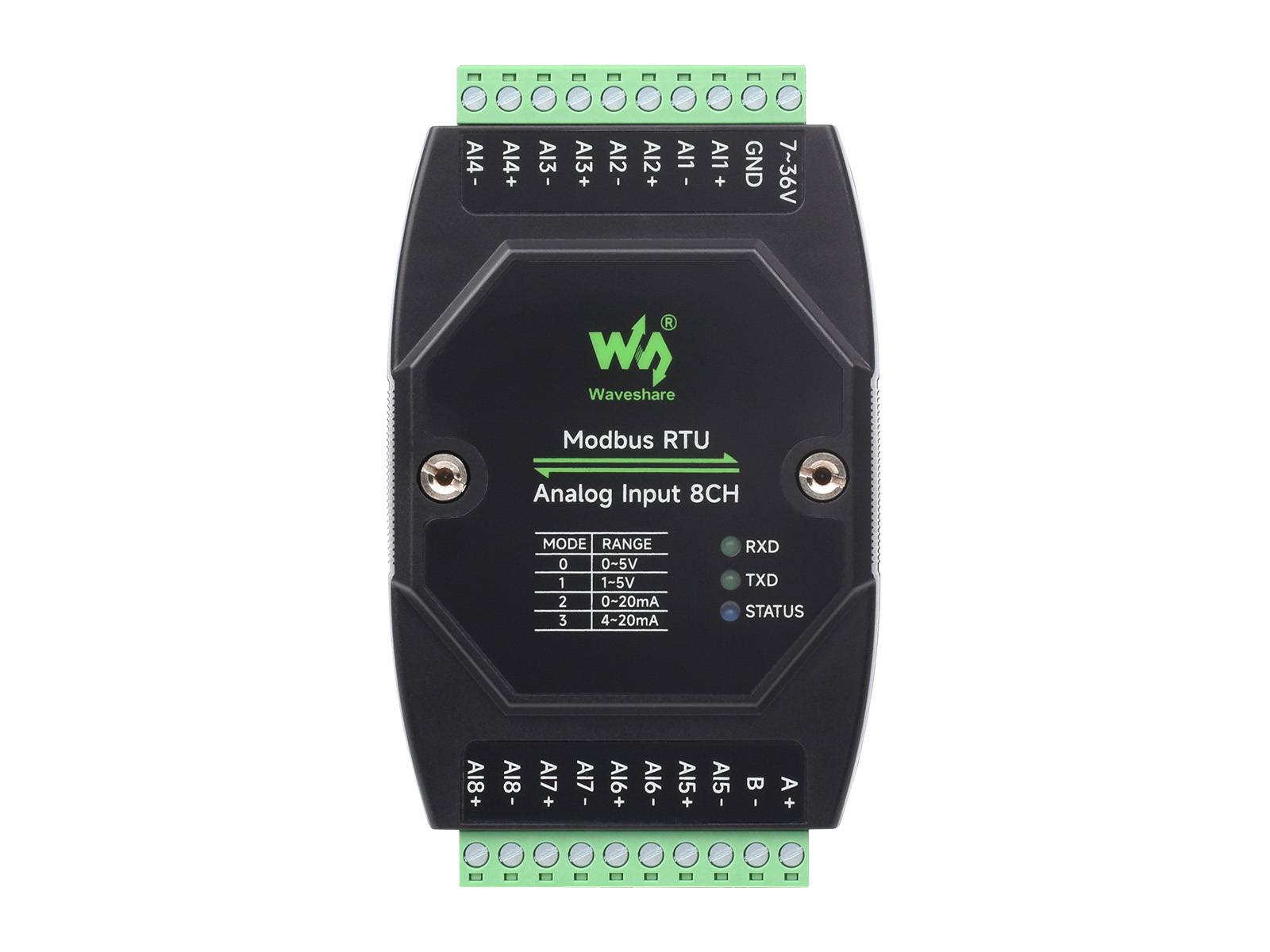

• Modbus RTU Analogeingang 8CH: Unterstützt vier Bereiche (konfigurierbar): 0–5 V/1–5 V, 0–20 mA (Standard)/4–20 mA
• Modbus RTU Analogeingang 8CH (B): Unterstützt vier Bereiche (konfigurierbar): 0–10 V (Standard)/2–10 V, 0–20 mA/4–20 mA

Spezifikationen

• Modell: Modbus RTU Analogeingang 8CH
• Kommunikationsschnittstelle: RS485
• Baudrate: 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000
• Standardkommunikationsformat: 9600, N, 8, 1
• Modbus-Protokoll: Standard-Modbus-RTU-Protokoll
• Stromversorgung: DC 7~36V
• Abtastgenauigkeit: 12-Bit-Auflösung, Genauigkeit ?3 %
• Datenaktualisierungsrate: 25 Hz
• Eingangsmodus: Unterstützt Single-Ended-/Differenzeingang, unterstützt die gleichzeitige Erfassung von Spannung und Strom
• Standardmodus: 8-Kanal-Strommodus, 0–20 mA
• Bereich
  • 0~5V/1~5V
  • 0~20mA/4~20mA
• Stromabtastwiderstand: 249 ?

Wiki:www.waveshare.com/wiki/Modbus_RTU_Analog_Input_8CH

Lieferumfang

Das Netzteil dieses Produkts ist nicht im Lieferumfang enthalten. Es wird empfohlen, bei Bedarf ein 12-V-Netzteil zu kaufen.

• Modbus RTU Analogeingang 8CH x1
• Stromversorgungs-Klemmenadapter x1
