WaveShare R7FA4 PLUS A Dev Board (R7FA4M1AB3CFM) for Arduino UNO R4 Minima

Überblick

WaveShare R7FA4 PLUS A Development Board (R7FA4M1AB3CFM) Compatible with Arduino UNO R4 Minima

Beschreibung

R7FA4 PLUS A Entwicklungsboard, basierend auf R7FA4M1AB3CFM, kompatibel mit Arduino UNO R4 Minima.

Spezifikation

• Taktfrequenz: R7FA4: 48 MHz
• Speicher: R7FA4: 256 KB Flash, 32 KB
• Drahtlose Kommunikation: Keine
• Betriebsspannung: 5 V/3,3 V
• Stromeingang: 6~24 V
• Reset-Taste: Seitlich
• IO-Pin Ausgangsstrom: 8 mA
• Digitale Pins: 14
• Analoge Pins: 6
• DAC: 2
• PWM: 6
• UART: 1
• I2C: 1
• SPI: 1
• KANN: 1
• DC-Buchse: Flaches Profil, Abschirmungen werden beim Anschließen nicht mehr blockiert
• Stromausgangs-Header: Bietet 5 V ODER 3,3 V Stromausgang und gemeinsame Erdung mit anderen Platinen
• 5V-Ausgangsleistung: Bis zu 2000mA Max, bietet eine höhere Antriebsleistung

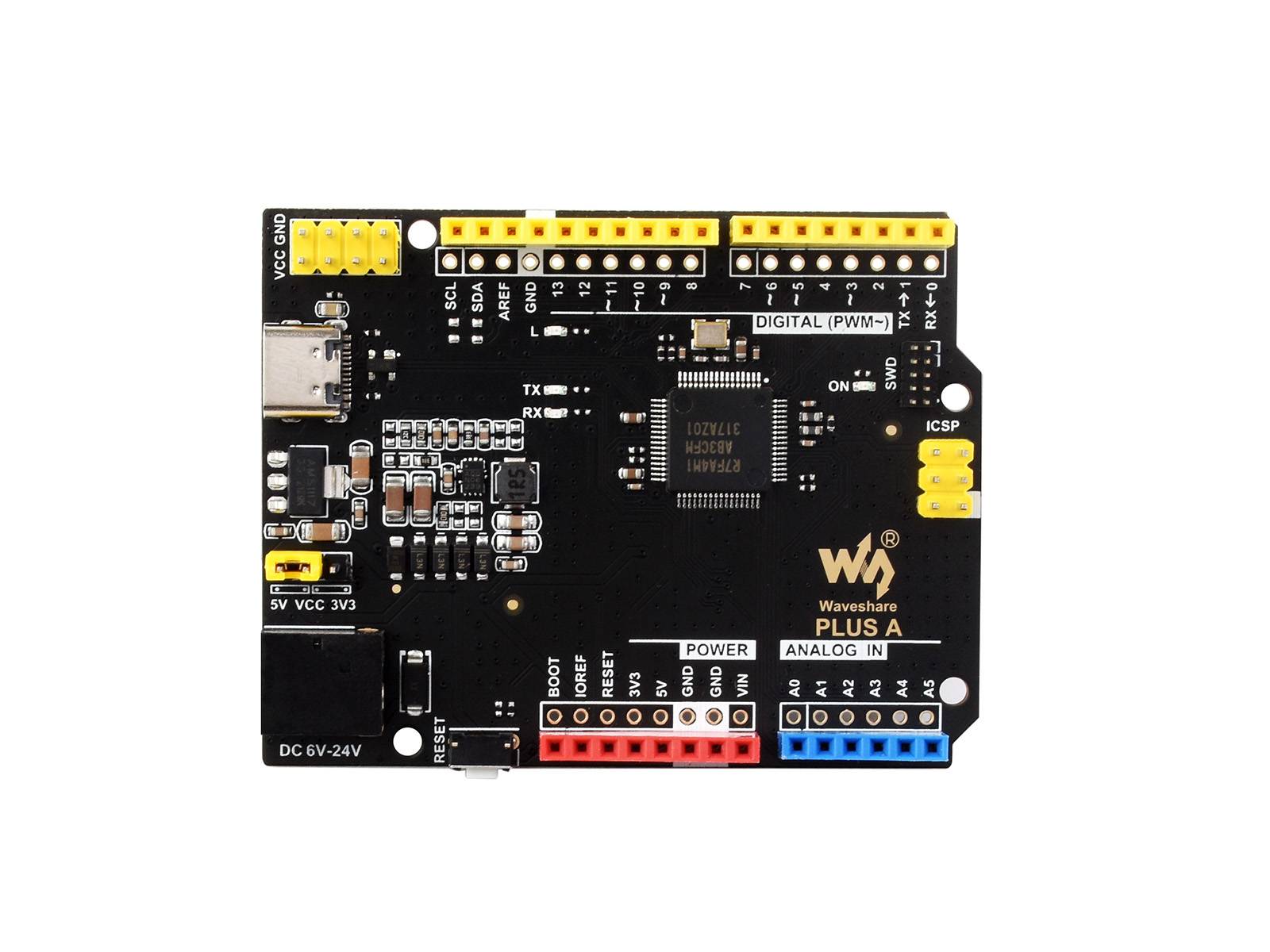

Was ist an Bord?

1. R7FA4M1AB3CFM
2. AMS1117-3.3: 3,3-V-Spannungsregler
3. MP8759: 5-V-Spannungsregler
4. Arduino-Schnittstelle: kompatibel mit der Standard-Arduino-Schnittstelle, passt sich dem 2,54-Pitch-Lötpad an und kann direkt an die Experimentierplatine angeschlossen werden
5. ICSP-Schnittstelle
6. Stromausgangs-Header: 3,3 V ODER 5 V, Spannungspegel, der über den integrierten Stromkonfigurationsschalter konfiguriert wird.
7. Leistungskonfiguration: zur Konfiguration der R7FA4 PLUS A-Betriebsspannung
8. SWD-Anzeige
9. Stromanzeige
10. Benutzer-LED
11. USB-Typ-C-Anschluss: zum Hochladen von Programmen ODER zum Debuggen der seriellen Schnittstelle
12. Rx/Tx-Anzeigen für die serielle Schnittstelle
13. DC-Eingang: 6 V ~ 24 V
14. Schaltfläche „Zurücksetzen“

Wiki:www.waveshare.com/wiki/R7FA4_PLUS_A

Lieferumfang

1. R7FA4 PLUS A x1
2. USB-Typ-A-zu-Typ-C-Kabel x1
