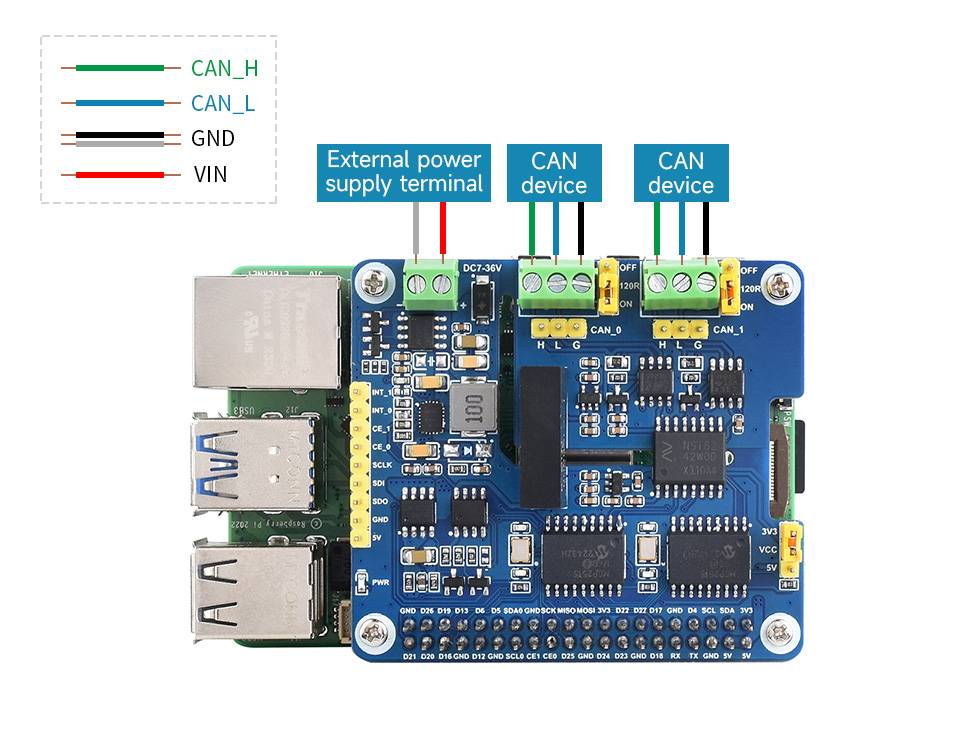

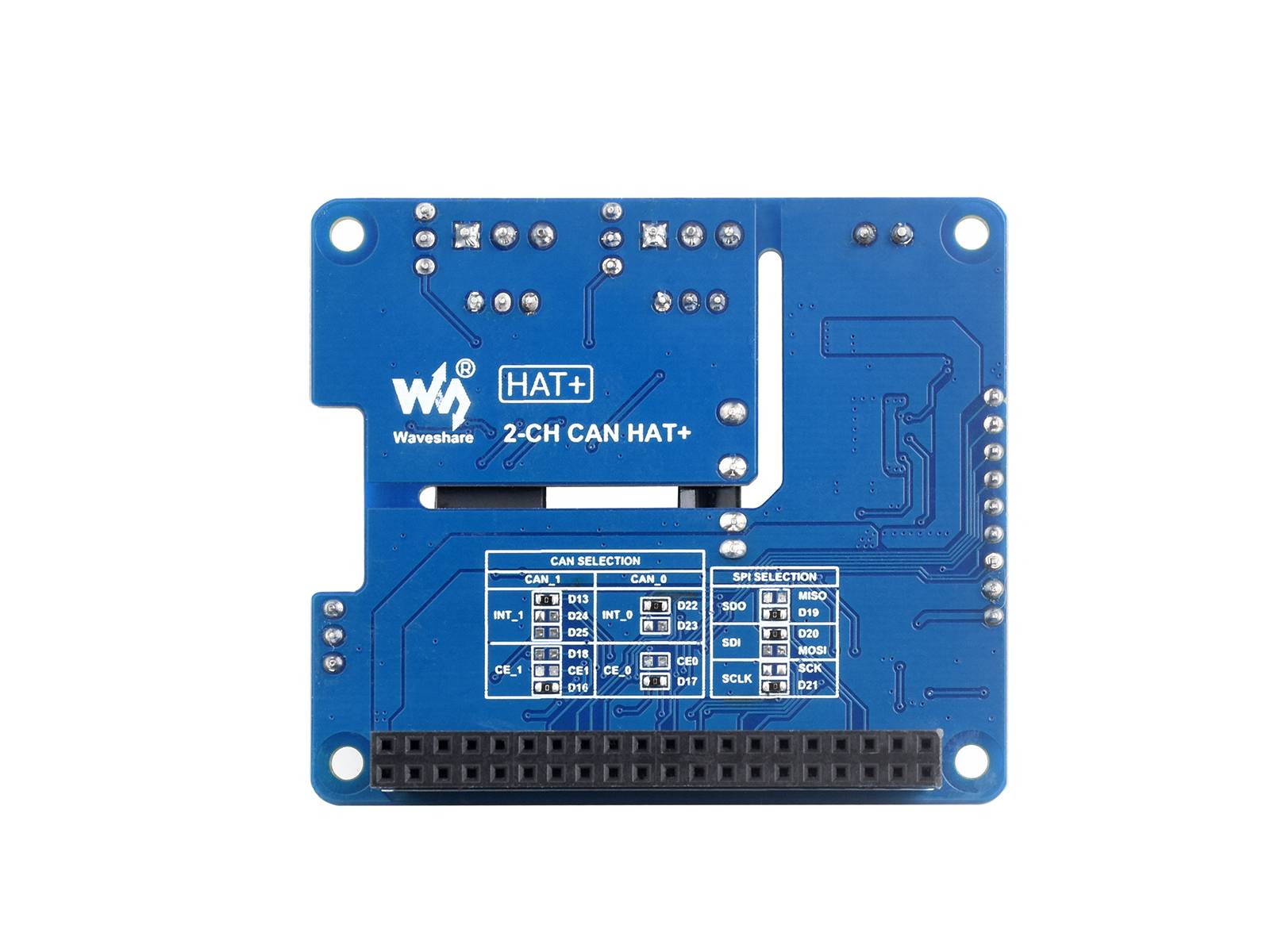

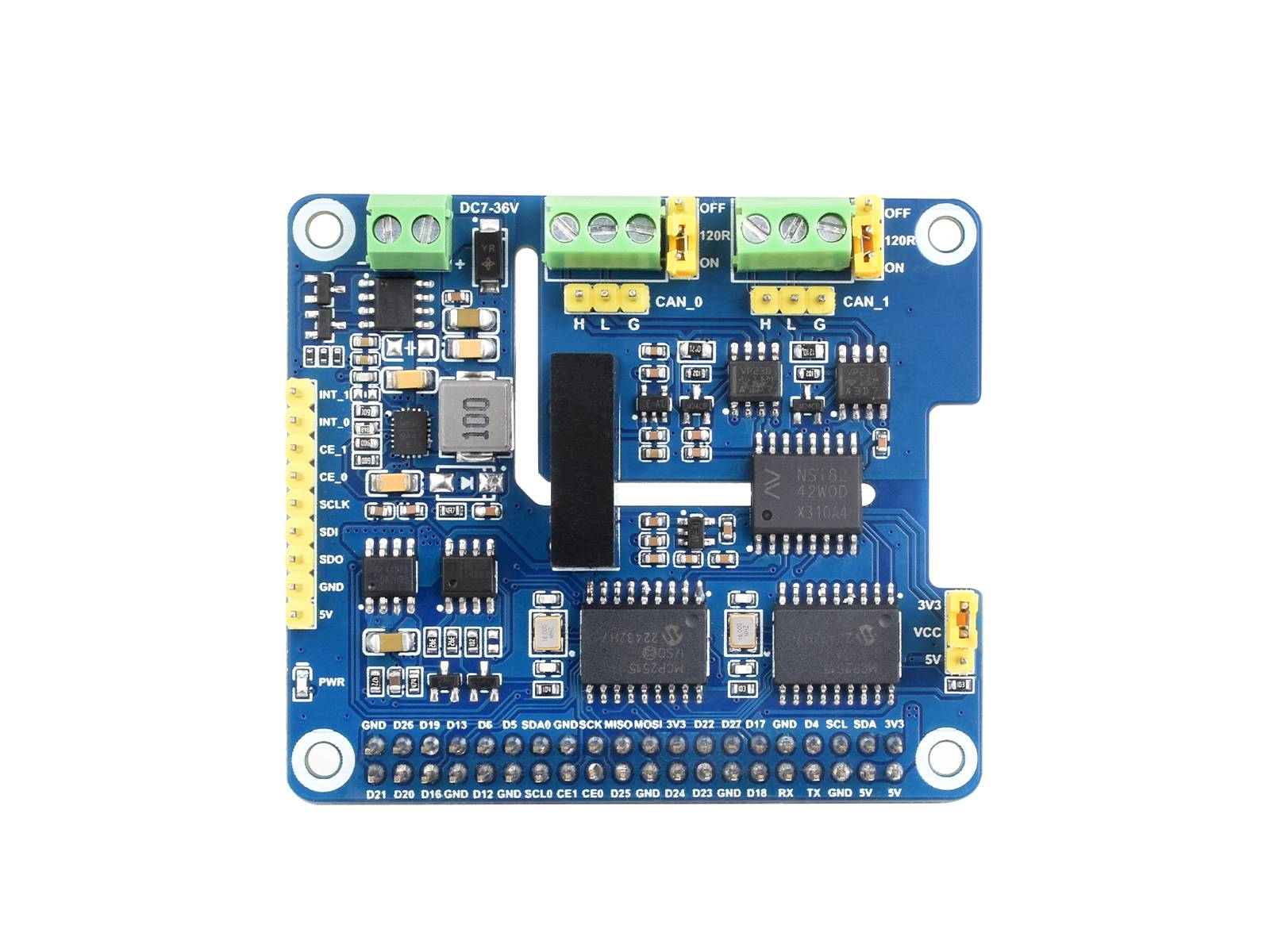

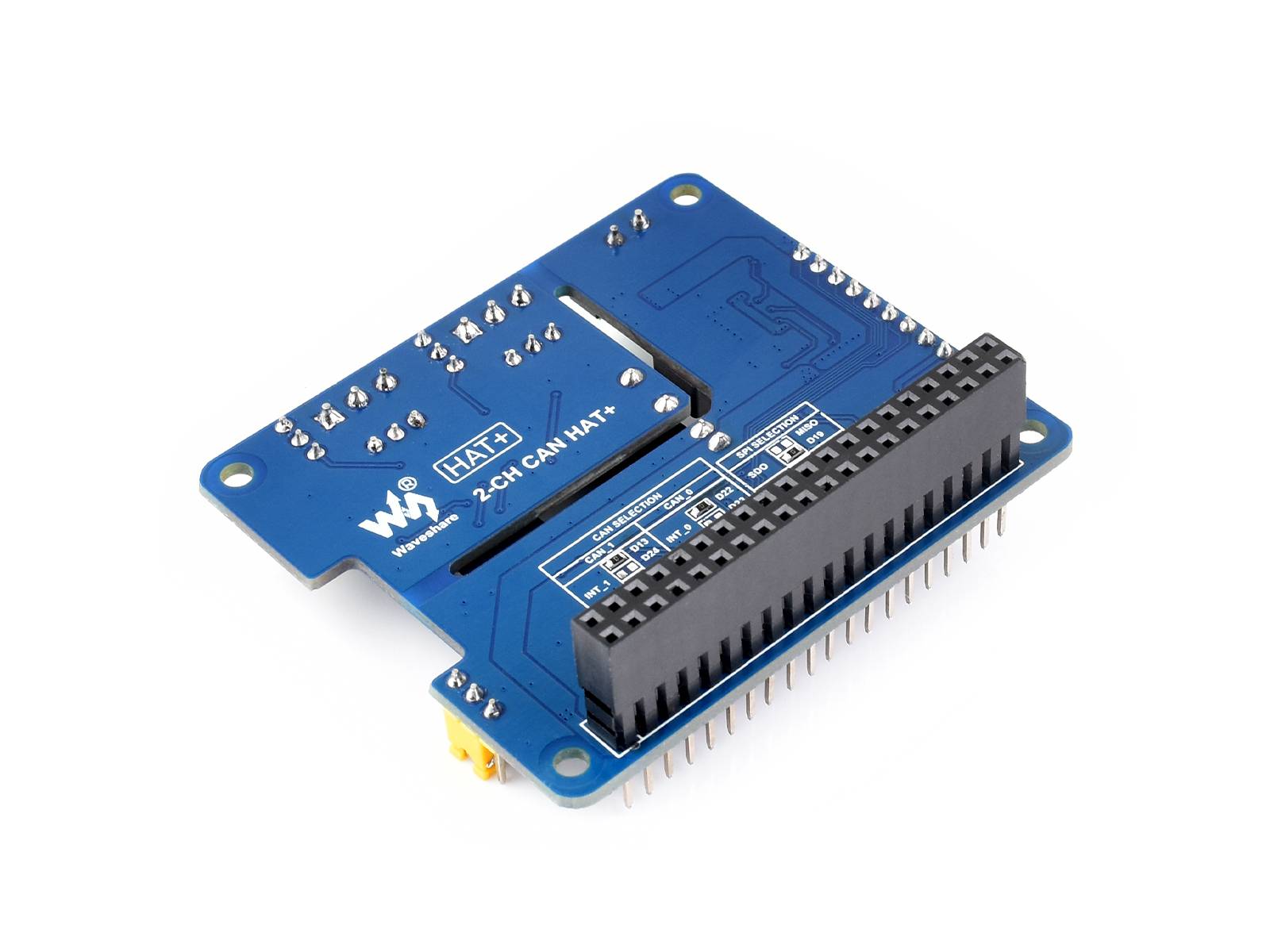

WaveShare 2CH Isolated CAN Bus Expansion HAT for Raspberry Pi

Überblick

WaveShare 2CH Isolated CAN Bus Expansion HAT for Raspberry Pi

Beschreibung

Der 2-CH CAN HAT+ ist ein 2-Kanal-CAN-Bus-Erweiterungs-HAT, der für Raspberry Pi entwickelt wurde. Unterstützt die Erweiterung mehrerer CAN-Kanäle durch Stapeln mit dem 2-CH CAN HAT oder dem 2-CH CAN FD HAT.

• Standard Raspberry Pi 40PIN GPIO-Erweiterungs-Header, unterstützt Boards der Raspberry Pi-Serie / Jetson Nano
• Verwendet die kombinierte Dual-Chip-Lösung MCP2515 und SN65HVD230 und ermöglicht eine 2-Kanal-CAN-Kommunikation
• Die Isolierung der integrierten Unibody-Stromversorgung sorgt für eine stabile isolierte Spannung und erfordert keine zusätzliche Stromversorgung für den isolierten Anschluss.
• Der integrierte digitale Isolator sorgt durch die Signalisolierung für eine sicherere und stabilere Kommunikation und eine bessere Entstörung.
• Onboard-Anschluss für externe Stromversorgung, unterstützt 7–36 V Weitspannungseingang, unterstützt die gleichzeitige Stromversorgung des Pi und des HAT
• Die integrierte TVS-Diode (Transient Voltage Suppressor) SM24CANB bietet ESD-Schutz und Schutz vor transienten Spitzenspannungen.
• Onboard-Spannungsumsetzer, Auswahl der Betriebsspannung 3,3 V/5 V per Jumper
• Onboard-120-?-Abschlusswiderstand, per Jumper konfiguriert
• Breakout-SPI- und I2C-Steuerpins zur Verbindung mit anderen Host-Steuerplatinen

Spezifikationen

• CAN-Controller: MCP2515
• Steuerbus: SPI
• Stromversorgungsmethode: Externer Stromversorgungsanschluss oder Raspberry Pi GPIO
• Klemmenspannungseingang: DC 7–36 V
• Betriebsspannung: 5V
• LOGIKPEGEL: 3,3 V/5 V
• Abmessungen: 65,0 x 56,5 mm

WIKI:www.waveshare.com/wiki/2-CH_CAN_HAT+

Lieferumfang

• 2-CH CAN HAT+ x1
• Schraubenpaket x1
