WaveShare ESP32-S3 Development Board 8x8 RGB LED Matrix QMI8658C Attitude Sensor

Überblick

WaveShare ESP32-S3 Development Board 8x8 RGB LED Matrix and QMI8658C Attitude Sensor

Beschreibung

ESP32-S3-Matrix-Entwicklungsboard, Onboard-8x8-RGB-LED-Matrix und QMI8658C-Lagesensor, unterstützt Wi-Fi und Bluetooth LE, ESP32-Entwicklungsboard.

Spezifikationen

• Verwendet den ESP32-S3FH4R2-Chip mit dem Xtensa 32-Bit-LX7-Dual-Core-Prozessor, der mit 240 MHz laufen kann
• Integrierter 512 KB SRAM, 384 KB ROM, 2 MB PSRAM, 4 MB Flash-Speicher
• Integrierte drahtlose 2,4-GHz-WLAN- und Bluetooth LE-Dual-Mode-Kommunikation mit überragender HF-Leistung.
• Typ-C-Anschluss, einfacher zu verwenden
• Onboard QMI8658C Lagesensor

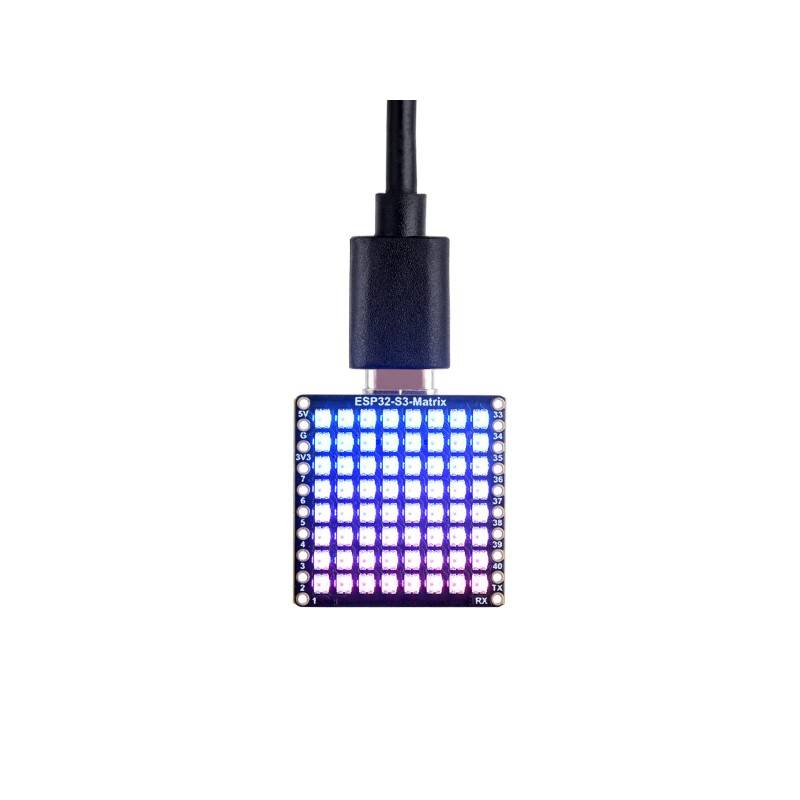

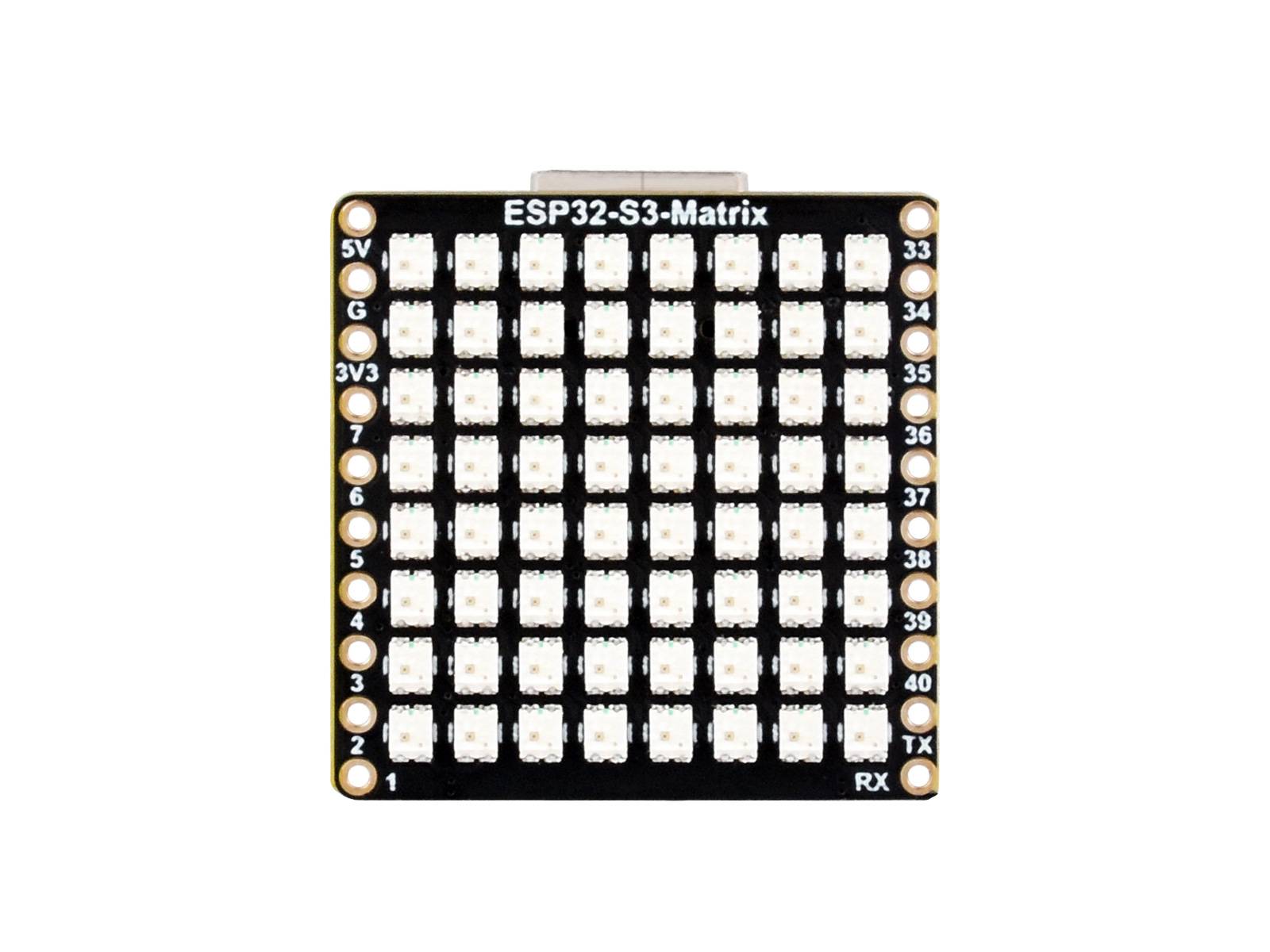

• Integrierte 8 x 8 RGB-LED-Matrix für farbenfrohe Lichtanzeige
• Dout-Pin zur Erweiterung der RGB-Matrix anpassen
• 17 x Multifunktions-GPIO-Pins
• Umfangreiche Peripherieschnittstellen zur flexiblen Umsetzung verschiedener Funktionen
• Unterstützt mehrere Betriebszustände mit geringem Stromverbrauch und ein einstellbares Gleichgewicht zwischen Kommunikationsentfernung, Datenrate und Stromverbrauch, um den Stromanforderungen verschiedener Anwendungsszenarien gerecht zu werden.

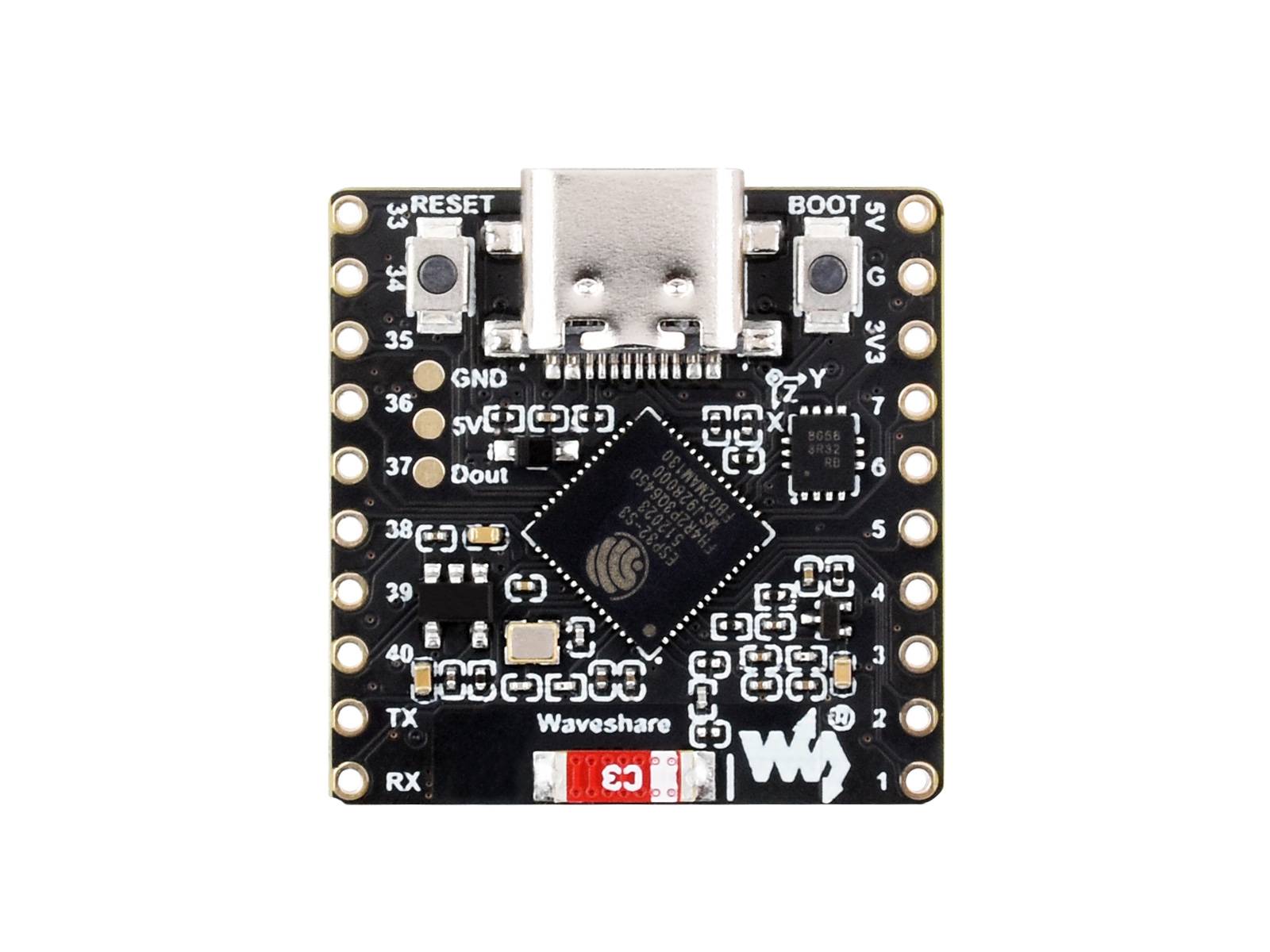

Was ist an Bord?

1. USB-Typ-C-Anschluss
2. 8x8 RGB-LED-Matrix
3. BOOT-Taste drücken Sie sie beim Zurücksetzen, um in den Download-Modus zu gelangen
4. RESET-Taste
5. ME6217C33M5G Low-Dropout-LDO, 800 mA (max.)
6. QMI8658C QST-Lagesensor (3-Achsen-Beschleunigungsmesser, 3-Achsen-Gyroskop)
7. ESP32-S3 Dual-Core-Prozessor, bis zu 240 MHz Betriebsfrequenz
8. Dout-Pin zur Erweiterung der RGB-Matrix

Wiki:www.waveshare.com/wiki/ESP32-S3-Matrix

Lieferumfang

• ESP32-S3-Matrix x1
