WAGO GmbH & Co. KG THR-Stiftleiste Lötstift 231-13#4044918936200
Produktbeschreibung
Überblick
THR-Stiftleiste; Lötstift 1,0 x 1,0 mm; gerade; im Gurt; Rastermaß 5 mm; 4-polig; schwarz
Stiftleiste Serie 231 mit Rastermaß 5 mm
Die Stiftleiste hat die Artikelnummer 231-134/001-000/105-604/997-407 und verspricht eine reibungslose Elektroinstallation. Setzen Sie beim Design-In Ihres Gerätes auf zuverlässige Sicherheit: Mit Leiterplatten-Steckverbindern haben Sie vielseitige Verwendungsmöglichkeiten. In Breite x Höhe x Tiefe sind die Abmessungen (23,2 x 14,4 x 8,4) mm. Für die Kontaktoberfläche wurde Zinn verwendet. Das MCS "Multi Connection System" von WAGO umfasst insgesamt 7 Familien in den Rastermaßen 2,5 mm bis 10,16 mm und bietet mit dem Leiterquerschnittsbereich von 0,08 bis 25 mm2 ein großes Portfolio an Einsatzmöglichkeiten. Der Leiterplatten-Steckverbinder wird mittels THR auf die Platine gelötet.
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: THR-Stiftleiste Lötstift 1,0x1,0,gerade,sw
- typ: 231-13#4044918936200
- verbindungsart: flexibler Leiterplattenverbinder
- steckverbinderausführung: freier Steckverbinder
- kontaktausführung: Stift
- polzahl: 4
- anzahl der steckkontaktreihen: 1
- rastermaß der kontakte: 5 mm
- rastermaß der anschlüsse: 5 mm
- winkel leiterplatte/kontakt: 90° (vertikal nach oben)
- bemessungsstrom in: 12 A
- bemessungsspannung: 320 V
- bemessungsstoßspannung: 4 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- werkstoff der kontaktbeschichtung: Zinn
- ausführung des elektrischen anschlusses: THR-Anschluss
- länge des pins: 2,4 mm
- geeignet für leiterplattendicke: 1,5 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: schwarz
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..100 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten

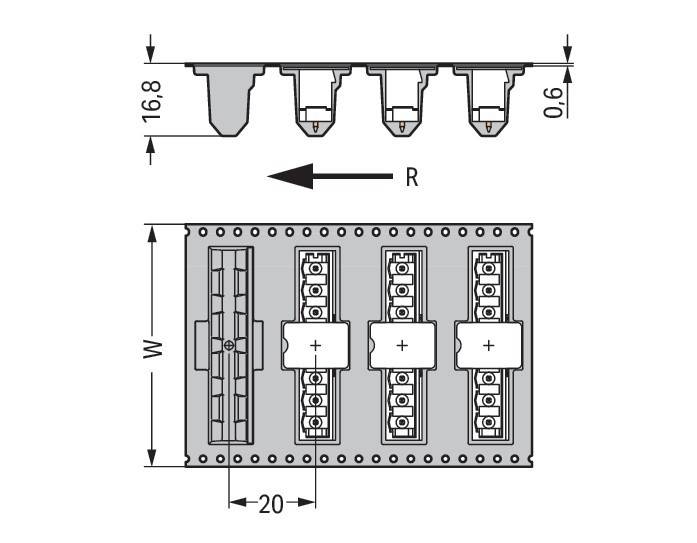

- art der banderolierung: Blistergurt (für SMD)
