Beschreibung

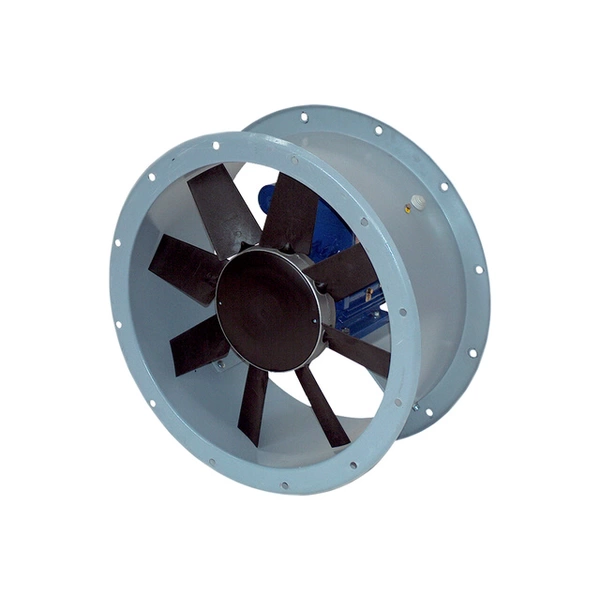

Maico Axial-Rohrventilator DAR 100/4 15 - Hohes Fördervolumen für Rohrsysteme
Der Maico Axial-Rohrventilator DAR 100/4 15 ist für die Gewerbe- und Industrielüftung konzipiert. Er bietet ein Fördervolumen von 69998 m³/h bei einer Nennweite von 1000 mm. Die Montage in Rohrsystemen ist einfach und direkt möglich. Der Einbau kann in jeder Lage erfolgen, was eine flexible Integration in verschiedene Lüftungsanwendungen ermöglicht, bei denen hohe Fördervolumen und Langlebigkeit erforderlich sind.
Vorteile im Überblick:
- Hohes Fördervolumen: Eine Luftleistung von 69998 m³/h unterstützt anspruchsvolle Lüftungsaufgaben in Industrie und Gewerbe.
- Flexible Installation: Direkte Montage in Rohrsystemen und Einbau in jeder Lage sind möglich, was die Integration erleichtert.
- Robuste Konstruktion: Gehäuse aus Stahlblech mit Epoxidbeschichtung und ein glasfaserverstärktes Polyamid-Laufrad sorgen für Widerstandsfähigkeit und Langlebigkeit.
- Energieeffizienter Betrieb: Ausgestattet mit einem IE3-Motor für optimierten Energieverbrauch und geringere Betriebskosten im Dauerbetrieb (S1).
- Breiter Temperaturbereich: Zuverlässiger Einsatz bei Fördermitteltemperaturen von -10 °C bis +50 °C ermöglicht vielseitige Anwendungsmöglichkeiten.
- Sicherer Dauerbetrieb: Die Motorüberwachung durch Kaltleiter schützt vor Überhitzung und trägt zu einem stabilen Langzeitbetrieb bei.
Robuste Bauweise und Materialien
Das Gehäuse besteht aus hochwertigem Stahlblech mit Epoxidbeschichtung, welches Korrosionsschutz und eine lange Lebensdauer gewährleistet. Das Axiallaufrad mit Flügeln aus glasfaserverstärktem, antistatischem Polyamid unterstützt eine hohe Effizienz und Stabilität des Ventilators. Diese Materialwahl ermöglicht einen zuverlässigen Betrieb unter anspruchsvollen Bedingungen.
Intelligente Motorüberwachung
Der dreiphasige Drehstrommotor ist mit Kaltleitern ausgestattet. Diese überwachen kontinuierlich die Motortemperatur. Bei Überschreitung vordefinierter Temperaturschwellen wird der Ventilator über ein Auslösesystem sicher vom Netz getrennt. Dies dient dem Schutz vor Schäden und kann die Lebensdauer des Gerätes verlängern.
Variable Drehzahlregelung
Durch die Kompatibilität mit Frequenzumrichtern und einem zulässigen Frequenzbereich von 20-50 Hz kann die Drehzahl des Ventilators präzise gesteuert werden. Dies ermöglicht eine Anpassung des Fördervolumens an den jeweiligen Bedarf, trägt zu Energieeinsparungen bei und kann die Geräuschentwicklung bei Teillast reduzieren.
Technische Spezifikationen
Modell: DAR 100/4 15
Fördervolumen: 69998 m³/h
Drehzahl: 1440 1/min
Laufradtyp: Axial
Reversierbarkeit: Nein
Betriebsart: S1 (Dauerbetrieb)
Fördermitteltemperatur: -10 °C bis +50 °C
Schallleistungspegel LWA: 97 dB(A)
Elektrische Daten
Spannungsart: Drehstrom
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 15000 W (15 kW)
Nennstrom (INenn): 28,12 A
Schutzart: IP 55 (Schutz vor Staub und Strahlwasser)
Wärmeklasse: F
IE-Klasse: IE3 Motor (Hohe Energieeffizienz)
PTC DIN 44082: M 100 (Motortemperaturüberwachung)
Zulässiger Frequenzbereich bei Drehzahlregelung: 20-50 Hz
Elektrischer Anschluss: Außenliegender Klemmkasten am Gehäuse
Materialien und Bauart
Material Gehäuse: Stahlblech mit Epoxidbeschichtung (robust und korrosionsbeständig)
Material Flügelrad: Glasfaserverstärktes, antistatisches Polyamid (effizient und stabil)
Farbe: Grau
Einbauort: Rohr
Einbaulage: In jeder Lage möglich
Abmessungen und Gewicht
Nennweite: 1000 mm
Breite: 1130 mm
Höhe: 750 mm
Tiefe: 1130 mm
Gewicht: 220 kg
Gewicht mit Verpackung: 236 kg
Effizienz
Gesamteffizienz e: 56,7 %
Effizienzgrad N: 55,7
Einsatzbereiche und Anwendungsszenarien
Der Maico Axial-Rohrventilator DAR 100/4 15 eignet sich für Anwendungen, die ein hohes Fördervolumen und eine robuste Zuverlässigkeit erfordern. Typische Einsatzbereiche sind die Belüftung von Industriehallen und Produktionsstätten, die Integration in Klimaanlagen von Gewerbegebäuden sowie der Einsatz in Abluftsystemen von Lagerräumen zur Sicherstellung einer konstanten Luftqualität.
Hersteller und Qualität
Die Maico Elektroapparate-Fabrik GmbH ist ein renommierter Hersteller von Lüftungstechnik. Der Axial-Rohrventilator DAR 100/4 15 ist mit langlebigen Materialien wie epoxidbeschichtetem Stahlblech gefertigt und verfügt über moderne Schutzmechanismen wie die Kaltleiter-Motorüberwachung. Dies trägt zu einer langen Lebensdauer sowie einem sicheren und zuverlässigen Betrieb unter anspruchsvollen Bedingungen bei.
