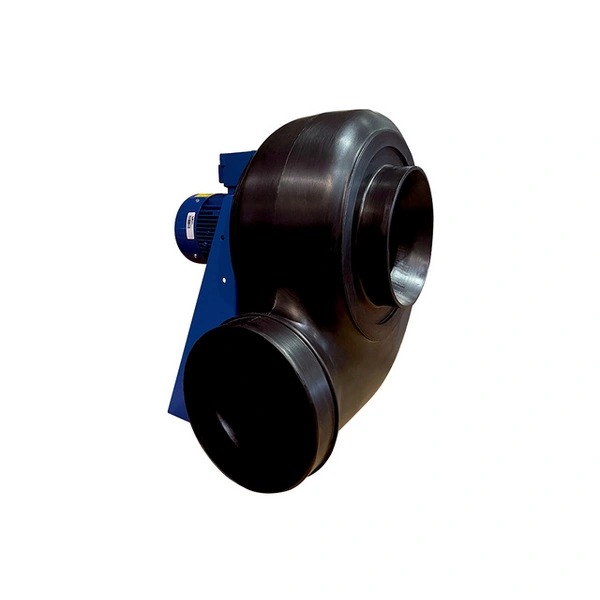

MAICO RADIALGEBLÄSE GRK R 40/6 D Ex
Sicher und leistungsstark in Ex-Zonen
Das Maico Radialgebläse GRK R 40/6 D Ex ist eine speziell für den Einsatz in explosionsgefährdeten Bereichen entwickelte Lösung. Dieses druckstarke Radialgebläse aus leitfähigem Kunststoff gewährleistet hohe Sicherheit und Zuverlässigkeit bei der Förderung von Luft, insbesondere korrosiver und säurehaltiger Gase. Es erfüllt die Anforderungen der ATEX-Richtlinie und bietet eine effiziente sowie geräuscharme Performance für anspruchsvolle industrielle Anwendungen.
Vorteile des Maico Radialgebläses GRK R 40/6 D Ex
- Explosionsschutz: Zugelassen nach ATEX-Richtlinie RL 2014/34/EU, für Gase und Dämpfe der Ex-Gruppe IIA und IIB, inklusive Wasserstoff.
- Robuste Konstruktion: Gehäuse aus leitfähigem, antistatischem Polypropylen und Laufräder aus Polypropylen für Langlebigkeit.
- Vielseitige Anwendung: Geeignet zur Förderung von korrosiver und säurehaltiger Luft in industriellen Umgebungen.
- Effiziente Leistung: Hohe Luftmenge von 2800 m³/h bei geringem Geräuschpegel und hohem Wirkungsgrad.
- Sicherer Motorbetrieb: Der Motor befindet sich außerhalb des Luftstroms und wird durch Kaltleiter überwacht. Dies unterstützt eine hohe Betriebssicherheit.
- Flexible Steuerung: Drehzahlsteuerbar mittels Frequenzumrichter (20 Hz bis 50 Hz), ermöglicht Anpassung an spezifische Anforderungen.
- Einfache Installation: Konzipiert für eine unkomplizierte und direkte Montage an Rohrsystemen.
Zertifizierter Explosionsschutz
Das Gebläse erfüllt die Sicherheitsanforderungen der europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen (Zone 2). Es verwendet Zündschutzarten wie druckfeste Kapselung (d) und konstruktive Sicherheit (c). Dies stellt sicher, dass das Gebläse auch in Umgebungen mit entzündlichen Gasen und Dämpfen sicher betrieben werden kann und relevante Sicherheitsstandards erfüllt.
Korrosionsbeständige Materialien
Das Gehäuse besteht aus leitfähigem Polypropylen, das antistatisch und korrosionsbeständig ist. Die Radiallaufräder mit rückwärtsgekrümmten Schaufeln sind ebenfalls aus Polypropylen gefertigt. Diese Materialwahl ermöglicht den Einsatz zur Förderung von korrosiver und säurehaltiger Luft, was die Lebensdauer des Geräts verlängert und den Wartungsaufwand reduziert.
Leistungsstarker und sicherer Motor
Das Gebläse ist mit einem 6-poligen IE3-Drehstrommotor ausgestattet, der sich außerhalb des Luftstroms befindet. Der Motor ist für Dauerbetrieb (S1) ausgelegt und durch Kaltleiter überwacht. Diese müssen an ein Auslösesystem angeschlossen werden. Diese Konstruktion unterstützt die Betriebssicherheit, da bei Überhitzung eine automatische Abschaltung erfolgen kann, und ermöglicht eine flexible Drehzahlsteuerung zwischen 20 Hz und 50 Hz, um den Betrieb an spezifische Anforderungen anzupassen.
Technische Spezifikationen
Elektrische Daten:
- Nennspannung: 400 V (Drehstrom)
- Frequenz: 50 Hz
- Leistungsaufnahme: 0,25 kW / 250 W
- Nennstrom I_Nenn: 1 A
- Schutzart (IP): IP55 (Hoher Schutz vor Staub und Strahlwasser)
- Wärmeklasse: F
- Temperaturklasse: T4
- Betriebsart: S1 (Dauerbetrieb)
Leistungsdaten:
- Fördervolumen: 2800 m³/h (Luftmenge unbelastet)
- Drehzahl: 960 1/min
- Drehzahlsteuerbar: Ja (Mit Frequenzumrichter von 20 Hz bis 50 Hz)
- Polumschaltbar: Nein
- Reversierbarkeit: Nein
- Laufradtyp: Radial (Rückwärtsgekrümmte Schaufeln)
Motordaten:
- Motor: 6-poliger IE3 Drehstrommotor
- Motorposition: Außerhalb des Luftstroms
- Motorüberwachung: Kaltleiterüberwacht
Betriebsbedingungen:
- Mediumtemperatur / Umgebungstemperatur: -20 °C bis +40 °C
Materialien:
- Werkstoff Gehäuse: Kunststoff (Polypropylen) – Leitfähig, antistatisch, korrosionsbeständig
- Werkstoff Laufrad: Kunststoff (Polypropylen) – Korrosionsbeständig
- Farbe: Schwarz
- Motorsockel: Epoxidbeschichtetes Stahlblech (Im Lieferumfang enthalten)
- Kabelverschraubung: Ex d-Ausführung (Im Lieferumfang enthalten)
Installation:
- Einbauort: Rohranschluss
- Einbaulage: Horizontal
- Standardausrichtung Gehäuse: LG 270°
Ex-Schutz-Spezifikationen:
- Für Ex-Zone Gas: 2
- Gerätegruppe nach Richtlinie 2014/34/EU: II
- Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
- EX-Bezeichnung nach ATEX-Richtlinie: Ex II 3 G
- EX-Bezeichnung nach Norm: Ex db IIB+H2 T4 Gb X / Ex h IIB+H2 T4 Gb X (Qualifiziert für Gase/Dämpfe der Ex-Gruppe IIA, IIB und Wasserstoff)
- Zündschutzarten: d (druckfeste Kapselung), c (konstruktive Sicherheit)
Abmessungen und Gewicht:
- Baugröße: 400 mm
- Breite: 532 mm
- Höhe: 790 mm
- Tiefe: 675 mm
- Gewicht: 47 kg
- Nenndurchmesser Kanal: 400 mm
Einsatzbereiche und Anwendungsszenarien
Das Maico Radialgebläse GRK R 40/6 D Ex ist für den Einsatz in verschiedenen industriellen Umgebungen konzipiert, in denen Explosionsschutz und Korrosionsbeständigkeit entscheidend sind:
- Chemie- und Pharmaindustrie: Für Bereiche, in denen aggressive oder korrosive Dämpfe und Gase sicher abgeführt werden müssen, insbesondere in Ex-Zone 2. Das Gebläse unterstützt den Schutz von Personal und Anlagen durch seine zertifizierten Explosionsschutzmerkmale.
- Abwasserbehandlungsanlagen: Zur Absaugung von feuchter oder säurehaltiger Luft, die in solchen Umgebungen vorkommen kann, unter Einhaltung von Explosionsschutzvorschriften. Die korrosionsbeständigen Materialien tragen zu einer langen Lebensdauer unter diesen Bedingungen bei.
- Produktionsstätten mit Gasrisiken: Überall dort, wo Gase der Ex-Gruppe IIA, IIB oder Wasserstoff vorhanden sein können und eine druckstarke, zuverlässige Luftförderung erforderlich ist. Das Radialgebläse bietet die erforderliche Sicherheit und Leistung für kontinuierlichen Betrieb.
Hersteller und Qualität
Das Maico Radialgebläse GRK R 40/6 D Ex wird vom Hersteller MAICO Ventilatoren gefertigt, einem Spezialisten für Lüftungstechnik. MAICO Produkte stehen für Ingenieurskunst und erfüllen Qualitätsstandards, insbesondere im Bereich Explosionsschutz gemäß der Europäischen Richtlinie RL 2014/34/EU. Ein epoxidbeschichteter Motorsockel sowie eine Ex d-Kabelverschraubung sind im Lieferumfang enthalten, was die Installation und die Einhaltung der Sicherheitsvorschriften unterstützt.
