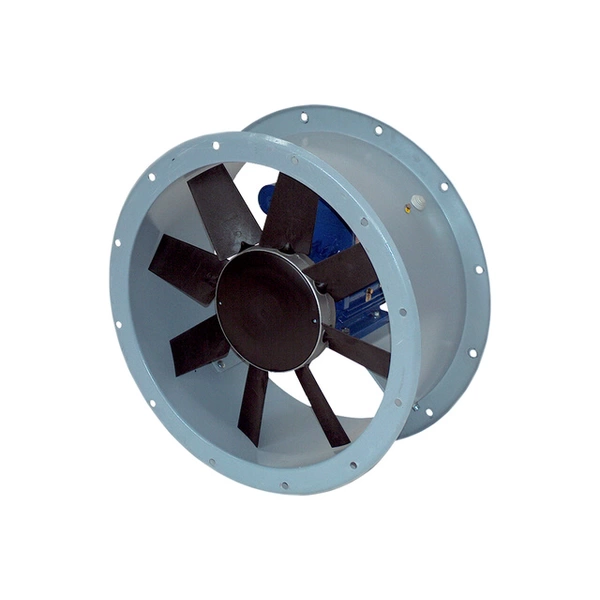

MAICO AXIAL-ROHRVENTILATOR DAR 80/6-3 EX
Explosionsgeschützt und Leistungsstark
Der Maico Axial-Rohrventilator DAR 80/6-3 Ex ist ein leistungsstarker Ventilator, entwickelt für herausfordernde und explosionsgefährdete Umgebungen. Er bietet effiziente Belüftung von gasförmigen Medien mit einer Nennleistung von 750 Watt und einem Fördervolumen von 14.000 m³/h. Die robuste Bauweise aus verzinktem Stahlblech und die integrierte Drehzahlregelung machen ihn zu einer geeigneten Lösung für den industriellen Einsatz, bei dem Sicherheit und Zuverlässigkeit wesentlich sind.
VORTEILE IM UEBERBLICK
- Hohe Sicherheit: Entwickelt als explosionsgeschützter Ventilator nach ATEX-Richtlinie Ex II 2 G, bietet er Sicherheit in kritischen Bereichen.
- Starke Leistung: Mit 14.000 m³/h Fördervolumen und 750 W Nennleistung sorgt das Gerät für effektive Luftzirkulation.
- Langlebig und Robust: Das Gehäuse aus verzinktem Stahlblech gewährleistet eine lange Lebensdauer und Beständigkeit.
- Flexible Anpassung: Die Drehzahl ist steuerbar, was eine präzise Anpassung an unterschiedliche Belüftungsanforderungen ermöglicht.
- Vielseitige Installation: Der senkrechte oder waagerechte Einbau erleichtert die Integration in diverse Rohranschlusssysteme.
EXPLOSIONSSCHUTZ NACH ATEX-RICHTLINIE
Der Maico DAR 80/6-3 Ex ist zertifiziert nach ATEX Ex II 2 G und Ex db IIB+H2 T4 Gb X / Ex h IIB+H2 T4 Gb X. Dies ermöglicht den sicheren Betrieb in Umgebungen mit potenziell explosiven Gasen und Dämpfen. Diese Klassifizierung bietet hohe Sicherheit und erfüllt strenge Industriestandards.
HOCHEFFIZIENTE LUFTFOERDERUNG
Ausgestattet mit einem axialen Laufrad und einem Fördervolumen von 14.000 m³/h bei 960 1/min, sorgt der Ventilator für eine schnelle und effektive Abführung großer Luftmengen. Dies trägt zu einer verbesserten Frischluftzufuhr oder dem Abzug von kontaminierten Gasen bei, was die Arbeitsplatzsicherheit und -qualität positiv beeinflusst.
ROBUSTE UND WARTUNGSARME KONSTRUKTION
Das Gehäuse aus verzinktem Stahlblech bietet Korrosionsschutz und mechanische Stabilität, was eine lange Lebensdauer und minimierten Wartungsaufwand ermöglicht. Die Schutzart IP 55 schützt den Motor zuverlässig vor Staub und Strahlwasser und ermöglicht den Einsatz unter anspruchsvollen Bedingungen.
FLEXIBLE DREHZAHLREGELUNG
Der Ventilator ist drehzahlsteuerbar, was eine bedarfsgerechte Anpassung der Luftleistung ermöglicht. Dies kann zu Energieeinsparungen sowie zu einer präziseren Kontrolle über das Raumklima und die Prozessbedingungen beitragen.
TECHNISCHE SPEZIFIKATIONEN
ALLGEMEINE DATEN
- Artikelnummer: 0073.0359 (Maico Produkt-ID)
- Ausführung: Motorvariante 3 (Spezifische Motorausführung)
- Laufradtyp: axial (Für hohe Fördervolumen)
- Einbauort: Rohranschluss (Optimiert für Kanalintegration)
- Einbaulage: senkrecht / waagerecht (Flexible Montagemöglichkeiten)
- Material Gehäuse: Stahlblech, verzinkt (Hoher Korrosionsschutz)
- Farbe: Grau (Standard Industriefarbe)
- Nennweite: 800 mm (Anschlussdurchmesser)
LEISTUNGSDATEN
- Fördervolumen: 14.000 m³/h (Hohe Luftleistung)
- Drehzahl: 960 1/min (Effiziente Umdrehungszahl)
- Nennleistung: 750 W (Leistungsstarker Motor)
- Drehzahlsteuerbar: Ja (Anpassung an Bedarf)
- Polumschaltbar: Nein (Feste Drehzahlstufen)
ELEKTRISCHE DATEN
- Bemessungsspannung: 400 V (Standard Industrienetzspannung)
- Netzfrequenz: 50 Hz (Standard Europäische Frequenz)
- Nennstrom (INenn): 2,7 A (Stromaufnahme bei Nennbetrieb)
- Maximalstrom (IMax): 2,2 A (Maximal zulässiger Strom)
SCHUTZ- UND SICHERHEITSMERKMALE
- Schutzart: IP 55 (Schutz gegen Staub und Strahlwasser)
- Wärmeklasse: F (Hohe Temperaturbeständigkeit des Motors)
- EX-Bezeichnung nach ATEX: Ex II 2 G (Für den Einsatz in explosionsgefährdeten Bereichen)
- EX-Bezeichnung nach Norm: Ex db IIB+H2 T4 Gb X / Ex h IIB+H2 T4 Gb X (Detaillierte Normenkonformität)
- Umgebungstemperatur (Ta): -20 °C bis +40 °C (Breiter Betriebstemperaturbereich)
- Betriebsart: S1 (Dauerbetriebsfähig)
- PTC DIN 44082: M 100 (Integrierter Thermoschutz)
- Temperaturklasse: T4 (Max. Oberflächentemperatur des Gerätes: 135°C)
ABMESSUNGEN UND GEWICHT
- Breite: 910 mm (Kompakte Bauweise)
- Höhe: 590 mm (Optimierte Abmessungen)
- Tiefe: 910 mm (Robuste Konstruktion)
- Gewicht: 90 kg (Solide Bauweise)
- Breite mit Verpackung: 1140 mm (Für Versandplanung)
- Höhe mit Verpackung: 730 mm (Für Versandplanung)
- Tiefe mit Verpackung: 1140 mm (Für Versandplanung)
- Gewicht mit Verpackung: 135 kg (Für Versandplanung)
- Verpackungseinheit: 1 Stück (Standardversandeinheit)
EINSATZBEREICHE UND ANWENDUNGSSZENARIEN
Der Maico Axial-Rohrventilator DAR 80/6-3 Ex ist eine geeignete Lösung für die Belüftung in Bereichen, in denen die Ansammlung von brennbaren Gasen oder Dämpfen eine Explosionsgefahr darstellt. Er findet Einsatz in der Industrie, beispielsweise in chemischen Anlagen, Lackierereien oder in der Pharmaindustrie, wo hohe Sicherheitsstandards und die Einhaltung der ATEX-Richtlinien erforderlich sind. Auch im Maschinenbau und in der Prozesslufttechnik, wo gasförmige Medien sicher abgeführt oder zugeführt werden müssen, zeigt dieser Ventilator seine Zuverlässigkeit und Effizienz.
HERSTELLER UND QUALITAET
Maico ist ein renommierter Hersteller für hochwertige und zuverlässige Lüftungstechnik. Der Axial-Rohrventilator DAR 80/6-3 Ex entspricht diesem Qualitätsstandard. Die Fertigung aus robustem, verzinktem Stahlblech und die strengen Prüfungen nach ATEX-Richtlinien tragen zu einer langen Lebensdauer sowie hoher Sicherheit und Performance unter anspruchsvollen Bedingungen bei. Maico-Produkte sind auf sicheren Betrieb ausgelegt.
Optimieren Sie Belüftungssysteme mit diesem Gerät für zuverlässige Leistung in explosionsgefährdeten Umgebungen.
