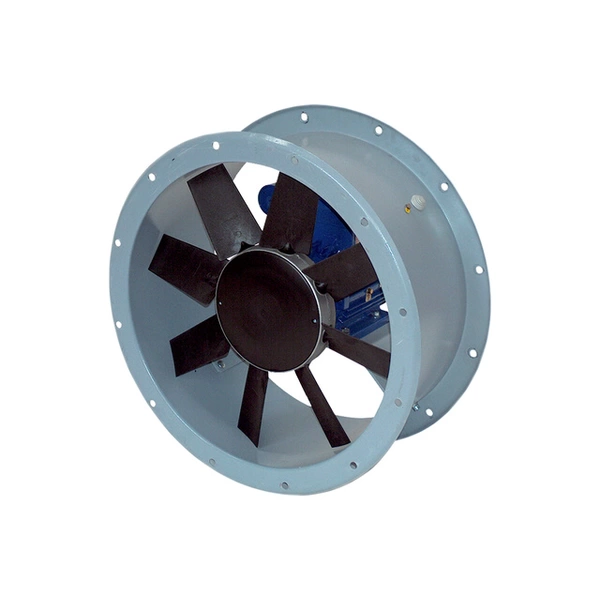

MAICO AXIAL-ROHRVENTILATOR DAR 100/8-3 EX - EXPLOSIONSSCHUTZ UND EFFIZIENTE BELÜFTUNG
Der Maico Axial-Rohrventilator DAR 100/8-3 Ex ist ein leistungsfähiger, explosionsgeschützter Ventilator. Er wurde für den sicheren Einsatz in anspruchsvollen Umgebungen mit explosiven Gasen und Dämpfen entwickelt. Mit seiner ATEX-Zulassung ist er für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB sowie zusätzlich für Wasserstoff qualifiziert. Dieses Modell bietet ein hohes Fördervolumen und flexible Einbaumöglichkeiten, um eine effiziente und sichere Belüftung gasförmiger Medien in bestehenden Rohrsystemen zu gewährleisten.
PRODUKTVORTEILE
* UMFASSENDER EXPLOSIONSSCHUTZ: Zertifiziert nach ATEX für Ex-Gruppe IIA, IIB und zusätzlich Wasserstoff. Dies gewährleistet Sicherheit in sensiblen Umgebungen.
* HOHE FÖRDERLEISTUNG: Mit einem Fördervolumen von 21787 m³/h und einer Drehzahl von 720 1/min sorgt der Ventilator für eine schnelle und umfassende Entlüftung.
* FLEXIBLE INSTALLATION: Einfache und direkte Montage in Rohrsystemen. Der Einbau ist in jeder Lage (senkrecht oder waagerecht) möglich, was eine hohe Anpassungsfähigkeit bietet.
* ROBUSTE BAUWEISE: Gehäuse aus epoxidbeschichtetem Stahlblech und Axiallaufräder aus glasfaserverstärktem, antistatischem Polyamid sorgen für Langlebigkeit und Korrosionsbeständigkeit.
* DREHZAHLSTEUERBARKEIT: Der asynchrone Drehstrommotor ist mit einem Frequenzumrichter im Bereich von 20 Hz bis 50 Hz drehzahlsteuerbar. Dies ermöglicht eine präzise Anpassung an individuelle Anforderungen.
* UMFASSENDE MOTORÜBERWACHUNG: Integrierte Kaltleiter überwachen die Motortemperatur. Sie bieten zusätzlichen Schutz, indem sie den Ventilator bei Überhitzung sicher vom Netz trennen.
EXPLOSIONSGESCHÜTZTER BETRIEB
Der Maico DAR 100/8-3 Ex ist speziell für den Einsatz in explosionsgefährdeten Atmosphären nach ATEX-Richtlinie 2014/34/EU konstruiert und zertifiziert. Seine Kennzeichnung Ex II 2 G Ex db IIB+H2 T4 Gbx / Ex II 2 G Ex h IIB+H2 T4 Gb X bestätigt die Eignung für Gase und Dämpfe der Gruppen IIA und IIB, einschließlich Wasserstoff. Die Temperaturklasse ist T4.
Diese spezielle Auslegung gewährleistet eine hohe Betriebssicherheit in kritischen Bereichen. Sie schützt Personal und Anlagen vor Explosionsrisiken. Die Integration von Kaltleitern zur Temperaturüberwachung des Motors stellt sicher, dass der Ventilator bei potenziellen Überhitzungen sofort abgeschaltet wird, was die Sicherheit weiter erhöht.
HOHE FÖRDERLEISTUNG UND EFFIZIENTE BELÜFTUNG
Mit einem Fördervolumen von 21787 m³/h und einer Drehzahl von 720 1/min ist dieser Axial-Rohrventilator für anspruchsvolle Belüftungsaufgaben in großen Räumen oder komplexen Kanalsystemen ausgelegt. Der leistungsstarke Motor und die optimierten Axiallaufräder garantieren eine effiziente Luftbewegung.
Das hohe Fördervolumen ermöglicht eine schnelle und effektive Frischluftzufuhr oder Abluftführung. Dies ist entscheidend für die Aufrechterhaltung einer optimalen Luftqualität und die Entfernung gefährlicher Gase und Dämpfe in Industrieanlagen oder Laboren.
ROBUSTE KONSTRUKTION UND EINFACHE INTEGRATION
Das Gehäuse des DAR 100/8-3 Ex ist aus robustem Stahlblech gefertigt und mit einer widerstandsfähigen Epoxidbeschichtung versehen. Dies sorgt für eine lange Lebensdauer und Korrosionsschutz. Die Axiallaufräder bestehen aus glasfaserverstärktem, antistatischem Polyamid und gewährleisten einen sicheren Betrieb in explosionsgefährdeten Bereichen.
Der Ventilator ist für die direkte Montage in einem Rohrsystem konzipiert und kann in jeder Lage – senkrecht oder waagerecht – installiert werden. Dies bietet Flexibilität bei der Planung und Umsetzung von Lüftungssystemen.
TECHNISCHE SPEZIFIKATIONEN
* Ausführung: Motorvariante 3 (Optimiert für explosionsgefährdete Bereiche)
* Fördervolumen: 21787 m³/h (Hohe Leistung für große Räume)
* Drehzahl: 720 1/min (Effiziente Luftbewegung)
* Laufradtyp: Axial (Für hohen Volumenstrom)
* Bemessungsspannung: 400 V (Standard für industrielle Drehstrommotoren)
* Netzfrequenz: 50 Hz (Geeignet für europäische Stromnetze)
* Nennleistung: 1100 W (Hohe Leistungsfähigkeit)
* INenn: 3 A (Nennstrom im Betrieb)
* IMax: 3,6 A (Maximaler Stromverbrauch)
* Schutzart: IP 55 (Schutz gegen Staub und Strahlwasser)
* Wärmeklasse: F (Hohe Temperaturtoleranz)
* Betriebsart: S1 (Dauerbetrieb)
* Temperaturklasse: T4 (Maximale Oberflächentemperatur 135 °C)
* PTC DIN 44082: M 100 (Kaltleiter zur Motorüberwachung)
* Zulässiger Frequenzbereich bei Drehzahlsteuerung: 20 Hz bis 50 Hz (Flexibilität durch Frequenzumrichter)
ABMESSUNGEN
* Nennweite: 1000 mm (Rohranschlussdurchmesser)
* Breite: 1130 mm (Außenmaß des Gehäuses)
* Höhe: 750 mm (Außenmaß des Gehäuses)
* Tiefe: 1130 mm (Außenmaß des Gehäuses)
* Gewicht: 215 kg (Nettogewicht)
* Gewicht mit Verpackung: 232 kg (Bruttogewicht für Transport)
* Breite mit Verpackung: 1200 mm (Verpackungsmaß)
* Höhe mit Verpackung: 1040 mm (Verpackungsmaß)
* Tiefe mit Verpackung: 1200 mm (Verpackungsmaß)
KONSTRUKTION UND MONTAGE
* Einbauort: Rohranschluss (Für direkte Integration)
* Einbaulage: Senkrecht / Waagerecht (Flexible Montagemöglichkeiten)
* Material Gehäuse: Stahlblech, epoxidbeschichtet (Robust und korrosionsbeständig)
* Material Laufräder: Glasfaserverstärktes, antistatisches Polyamid (Langlebig und sicher für Ex-Bereiche)
* Farbe: Grau (Neutrales Design)
* Förderrichtung: Standard Abluftbetrieb (Über Motor saugend, gekennzeichnet)
* Elektrischer Anschluss: Klemmenkasten am Motor (Inkl. Ex d-Kabelverschraubung)
EX-SCHUTZ UND UMGEBUNGSBEDINGUNGEN
* EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G (Gruppe II, Kategorie 2, für Gase, Dämpfe, Nebel)
* EX-Bezeichnung nach Norm: Ex db IIB+H2 T4 Gbx / Ex h IIB+H2 T4 Gb X (Detaillierte Spezifikation des Explosionsschutzes)
* Ta-Umgebungstemperatur: -20 °C bis +40 °C (Zulässiger Betriebstemperaturbereich)
EINSATZBEREICHE UND ANWENDUNGSSZENARIEN
Der Maico Axial-Rohrventilator DAR 100/8-3 Ex ist eine geeignete Wahl für anspruchsvolle industrielle Anwendungen, bei denen die Sicherheit im Umgang mit potenziell explosionsgefährdeten gasförmigen Medien von Bedeutung ist. Er eignet sich für die Belüftung und Entlüftung von:
* Chemielaboren
* Produktionshallen mit brennbaren Gasen oder Dämpfen
* Lackieranlagen
* Allen Bereichen, die eine zuverlässige und effiziente Luftzirkulation unter Einhaltung strenger Sicherheitsvorschriften erfordern.
Durch sein hohes Fördervolumen ist er für Anwendungen geeignet, in denen schnell große Luftmengen bewegt werden müssen, um Konzentrationen unterhalb kritischer Grenzwerte zu halten oder schnell abzuführen. Dies macht ihn zu einer Lösung für den Maschinenbau, die Prozessindustrie und andere technische Bereiche, in denen Sicherheit und Effizienz gefordert sind.
HERSTELLER UND QUALITÄT
Der Maico Axial-Rohrventilator DAR 100/8-3 Ex wird von MAICO Ventilatoren, einem deutschen Hersteller mit Sitz in Villingen-Schwenningen, produziert. Maico steht für Erfahrung, Qualitätsstandards und Lüftungstechnik. Das Unternehmen ist bekannt für seine robusten, langlebigen und zuverlässigen Produkte, die den Anforderungen industrieller Anwendungen gerecht werden.
Die Fertigung nach Qualitätsrichtlinien, die ATEX-Zertifizierung und die Verwendung hochwertiger Materialien wie epoxidbeschichtetes Stahlblech und antistatisches Polyamid unterstreichen das Qualitätsversprechen von Maico.
Der Maico Axial-Rohrventilator DAR 100/8-3 Ex bietet eine zuverlässige Lösung für anspruchsvolle Lüftungsaufgaben in explosionsgefährdeten Bereichen.
