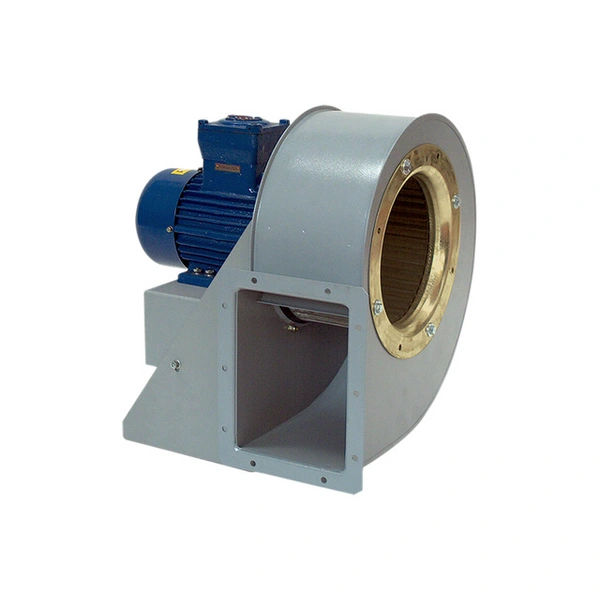

MAICO RADIALGEBLÄSE GRM HD 31/4-1 EX - EXPLOSIONSGESCHÜTZTER HOCHLEISTUNGS-VENTILATOR
Das Maico Radialgebläse GRM HD 31/4-1 Ex ist für den sicheren und effizienten Betrieb in explosionsgefährdeten Bereichen der Zonen 1 und 2 entwickelt worden. Es ist aus robustem Stahlblech gefertigt und mit einem leistungsstarken 3 kW Drehstrommotor ausgestattet, was eine hohe Zuverlässigkeit und langlebige Performance ermöglicht. Das Gebläse erfüllt die Sicherheitsanforderungen der ATEX-Richtlinie 2014/34/EU und ist für Gase und Dämpfe der Ex-Gruppe IIA, IIB sowie Wasserstoff qualifiziert.
PRODUKTVORTEILE
- Umfassender Explosionsschutz: Zertifiziert nach ATEX (Ex II 2 G Ex db IIB+H2 T4 Gbx/ Ex h IIB+H2 T4 Gb X) für Zone 1 und 2. Dies bietet ein hohes Maß an Sicherheit in sensiblen Umgebungen.
- Breite Medienkompatibilität: Geeignet für Gase und Dämpfe der Ex-Gruppe IIA und IIB, inklusive Wasserstoff, was vielfältige Einsatzbereiche ermöglicht.
- Druckstarke Leistung: Mit einem Fördervolumen von 6200 m³/h und 3 kW Nennleistung sorgt das Radialgebläse für effektive Luftbewegung auch unter anspruchsvollen Bedingungen.
- Robuste und langlebige Bauweise: Das Gehäuse aus epoxidbeschichtetem Stahlblech und die Laufräder mit vorwärtsgekrümmten Schaufeln aus verzinktem Stahlblech gewährleisten eine lange Lebensdauer und Korrosionsbeständigkeit.
- Einfache Installation und Wartung: Konzipiert für die direkte Montage an Rohrsystemen. Der Motor befindet sich außerhalb des Luftstroms, was die Wartungsfreundlichkeit und Sicherheit verbessert.
- Integrierte Temperaturüberwachung: Ausgestattet mit Kaltleitern (PTC DIN 44082 M 100) für eine zuverlässige Motorüberwachung, die bei zu hohen Temperaturen eine Abschaltung erfordert.
- Drehzahlflexibilität: Drehzahlsteuerbar mit einem Frequenzumrichter im Bereich von 20 Hz bis 50 Hz, zur präzisen Anpassung an spezifische Anforderungen.
EXPLOSIONSSCHUTZ GEMÄSS ATEX
Das Maico Radialgebläse GRM HD 31/4-1 Ex ist speziell für den Einsatz in explosionsgefährdeten Bereichen konzipiert und erfüllt hohe Sicherheitsstandards. Es ist nach der Europäischen Richtlinie RL 2014/34/EU (ATEX) zugelassen und für die Zonen 1 und 2 zertifiziert. Mit den Zündschutzarten 'd-druckfeste Kapselung' und 'c-konstruktive Sicherheit' sowie der Qualifizierung für Gase und Dämpfe der Gruppen IIA, IIB und Wasserstoff, bietet es eine umfassende Absicherung gegen explosionsfähige Atmosphären. Die Temperaturklasse T4 gewährleistet einen sicheren Betrieb bis zu einer maximalen Oberflächentemperatur des Gerätes von 135 °C.
Dieser umfassende Schutz trägt zur Betriebssicherheit von Anlagen bei, insbesondere in sensiblen industriellen Umgebungen.
HOHE LEISTUNGSFÄHIGKEIT UND ROBUSTHEIT
Mit einem Fördervolumen von 6200 m³/h und einer Nennleistung von 3000 W (3 kW) bei 1460 U/min liefert das GRM HD 31/4-1 Ex eine druckstarke Performance für anspruchsvolle Lüftungsaufgaben. Das Gehäuse ist aus robustem, beschichtetem Stahl gefertigt, und die Radiallaufräder mit vorwärtsgekrümmten Schaufeln bestehen aus verzinktem Stahlblech. Der Asynchron-Drehstrommotor mit Schutzart IP55 befindet sich außerhalb des Luftstroms, was die Lebensdauer erhöht und eine sichere Funktionsweise gewährleistet.
Die Kombination aus Leistungsstärke und langlebigen Materialien macht das Gebläse zu einer geeigneten Lösung für kontinuierlichen Dauerbetrieb (Betriebsart S1) in industriellen Anwendungen.
FLEXIBLE EINSATZMÖGLICHKEITEN UND EINFACHE INTEGRATION
Das Radialgebläse ist für die einfache und direkte Montage an Rohrsysteme konzipiert und kann horizontal eingebaut werden. Die Drehzahl ist mit einem externen Frequenzumrichter im Bereich von 20 Hz bis 50 Hz steuerbar, was eine präzise Anpassung an variable Luftstromanforderungen ermöglicht. Der elektrische Anschluss erfolgt im Klemmenkasten am Motor, wobei eine Kabelverschraubung in Ex d-Ausführung bereits im Lieferumfang enthalten ist.
Diese Flexibilität und die durchdachte Konstruktion erleichtern die Integration in bestehende oder neue Lüftungssysteme und unterstützen die Optimierung von Betriebsabläufen.
TECHNISCHE SPEZIFIKATIONEN
Produktdaten
- Artikel: GRM HD 31/4-1 Ex (Motorvariante 1)
- Baugröße: 310 mm (Kompakte Hochleistungsbauweise)
- Polig: 4-polig
- Fördervolumen: 6200 m³/h (Hohes Fördervolumen für anspruchsvolle Anwendungen)
- Drehzahl: 1460 1/min
- Laufradtyp: Radial (Mit vorwärtsgekrümmten Schaufeln)
- Drehzahlsteuerbar: Ja (Über Frequenzumrichter, 20 Hz bis 50 Hz)
- Reversierbarkeit: Nein
- Spannungsart: Drehstrom
- Bemessungsspannung: 400 V (Standard-Industriespannung)
- Netzfrequenz: 50 Hz
- Nennleistung: 3000 W (3 kW) (Leistungsstarker Motor für hohe Druckanforderungen)
- INenn: 7,1 A
- Schutzart: IP 55 (Schutz gegen Staub und Strahlwasser)
- Wärmeklasse: F
- Polumschaltbar: Nein
- Betriebsart: S1 (Dauerbetrieb)
- PTC DIN 44082: M 100 (Für externe Motortemperaturüberwachung)
- Temperaturklasse: T4 (Maximale Oberflächentemperatur des Gerätes von 135 °C)
- Ta-Umgebungstemperatur: -20 °C <= Ta <= +40 °C (Sicherer Betrieb im angegebenen Temperaturbereich)
Abmessungen
- Breite: 538 mm
- Höhe: 649 mm
- Tiefe: 570 mm
- Breite mit Verpackung: 600 mm
- Höhe mit Verpackung: 750 mm
- Tiefe mit Verpackung: 700 mm
- Gewicht: 55 kg
- Gewicht mit Verpackung: 58 kg
Material und Farbe
- Material Gehäuse: Stahl, beschichtet (Epoxidbeschichtet)
- Material Laufrad: Stahlblech, verzinkt (Vorwärtsgekrümmte Schaufeln)
- Farbe: Grau
- Einbauort: Rohranschluss (Zur einfachen Integration in Lüftungssysteme)
- Einbaulage: Horizontal (Standardausrichtung LG 270 Grad)
ATEX und Sicherheit
- EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G (Gruppe II, Kategorie 2, Geräte für Gase/Dämpfe)
- EX-Bezeichnung nach Norm: Ex db IIB+H2 T4 Gbx/ Ex h IIB+H2 T4 Gb X (Druckfeste Kapselung (d), Konstruktive Sicherheit (h); Für Gase der Gruppe IIB und Wasserstoff; Geräteschutzniveau Gb (hoher Schutz))
- Zündschutzarten: d-druckfeste Kapselung, c-konstruktive Sicherheit
- Zulässiger Frequenzbereich Frequenzumrichter: 20 Hz bis 50 Hz (Für Drehzahlsteuerung)
- Elektrischer Anschluss: Klemmenkasten am Motor (Kabelverschraubung in Ex d-Ausführung inklusive)
EINSATZBEREICHE UND ANWENDUNGSSZENARIEN
Das Maico Radialgebläse GRM HD 31/4-1 Ex ist für den Einsatz in industriellen Umgebungen vorgesehen, in denen eine explosionsfähige Atmosphäre auftreten kann. Typische Anwendungsbereiche umfassen die chemische und pharmazeutische Industrie, Lackierereien, die Gas- und Ölförderung, oder Labore, wo entflammbare Gase oder Dämpfe vorhanden sein können. Es ist eine Lösung für die Absaugung von Prozessluft, die Belüftung von Gefahrstofflagern oder als Teil von Absauganlagen in Produktionsstätten, um die Einhaltung gesetzlicher Vorschriften zu unterstützen und die Sicherheit zu gewährleisten.
HERSTELLER UND QUALITÄT
Als Produkt von MAICO Ventilatoren, einem deutschen Hersteller, steht das Radialgebläse GRM HD 31/4-1 Ex für hohe Qualität und Präzision. MAICO ist bekannt für die Entwicklung und Fertigung von Lüftungsprodukten, die internationale Sicherheits- und Leistungsstandards erfüllen. Dieses Gebläse wurde nach der Europäischen Richtlinie RL 2014/34/EU (ATEX) entwickelt und gefertigt, was seine Eignung für explosionsgefährdete Bereiche unterstreicht und ein hohes Maß an Sicherheit und Betriebssicherheit bietet.
