Beschreibung

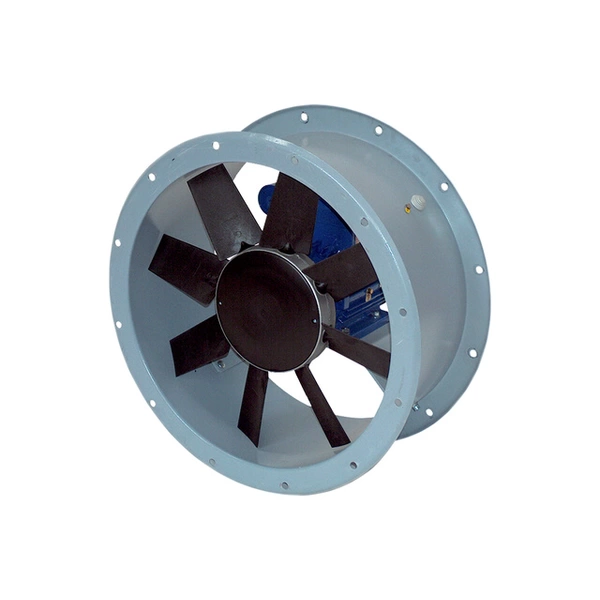

Axial-Rohrventilator DAR 80/6 1,1-1
Der Maico Axial-Rohrventilator DAR 80/6 1,1-1 (Modell 0073.0145) ist eine effiziente Lösung für Lüftungsanwendungen in Gewerbe- und Industrieumgebungen. Mit einer Nennweite von 800 mm und einem Fördervolumen von 20340 m³/h ermöglicht er eine leistungsstarke Luftzirkulation. Die direkte Montagemöglichkeit in Rohrsystemen und die Schutzart IP55 machen ihn vielseitig einsetzbar und für den Dauerbetrieb ausgelegt.
VORTEILE IM UEBERBLICK
* Vielseitige Installation: Direkte Montage in Rohrsystemen und Einbau in jeder Lage ermöglichen flexible Einsatzmöglichkeiten.
* Robuste Bauweise: Das Gehäuse aus epoxidbeschichtetem Stahlblech und Laufradflügel aus glasfaserverstärktem, antistatischem Polyamid gewährleisten Langlebigkeit und Widerstandsfähigkeit.
* Leistungsstarker Dauerbetrieb: Ausgestattet mit einem Dreiphasen-Drehstrommotor und für Betriebsart S1 (Dauerbetrieb) ausgelegt, bietet der Ventilator kontinuierlich hohe Leistung.
* Regulierbare Drehzahl: Die Drehzahl ist mit einem Frequenzumrichter steuerbar, was eine bedarfsgerechte Anpassung und Energieeffizienz ermöglicht.
* Integrierter Motorschutz: Eine Kaltleiterüberwachung schützt den Motor vor Überhitzung und gewährleistet Betriebssicherheit.
EFFIZIENTE LUFTFOERDERUNG
Mit einem Fördervolumen von 20340 m³/h bei einer Drehzahl von 960 U/min ist der DAR 80/6 1,1-1 für die schnelle und effektive Belüftung großer Räume und komplexer industrieller Prozesse geeignet. Die hohe Leistung ermöglicht einen schnellen Luftaustausch und die Entfernung von verunreinigter oder verbrauchter Luft, was zur Sicherstellung eines geeigneten Arbeitsklimas beiträgt.
FLEXIBLE INTEGRATION
Die Konstruktion ermöglicht eine direkte Montage in bestehenden Rohrsystemen sowie den Einbau in jeder beliebigen Lage (horizontal oder vertikal). Dies trägt zur Raumersparnis bei und vereinfacht Installationsprozesse. Die universelle Einbaulage bietet Flexibilität bei der Planung und Realisierung von Lüftungsanlagen.
BEDARFSGERECHTE DREHZAHLREGULIERUNG
Der Ventilator ist drehzahlsteuerbar über einen Frequenzumrichter. Dies erlaubt eine präzise Anpassung der Luftleistung an den jeweiligen Bedarf. Durch die Möglichkeit der Drehzahlsteuerung können Betriebskosten gesenkt und der Energieverbrauch optimiert werden, da der Ventilator nur so viel Leistung erbringt, wie aktuell benötigt wird.
ROBUSTER MOTORSCHUTZ
Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht, was einen Schutz vor Überhitzung bietet. Der elektrische Anschluss erfolgt über einen außenliegenden Klemmkasten am Gehäuse. Diese Schutzfunktion trägt zur langen Lebensdauer des Motors bei und minimiert Ausfallzeiten, auch unter anspruchsvollen Betriebsbedingungen.
TECHNISCHE DATEN
PARAMETER
- Artikelnummer: 0073.0145 (Maico Produktcode)
- Fördervolumen: 20340 m³/h
- Drehzahl: 960 1/min
- Bemessungsspannung: 400 V (Standard-Drehstromanschluss)
- Nennleistung: 1100 W (1,1 kW)
- Nennstrom INenn: 2,74 A
- Netzfrequenz: 50 Hz (Standardfrequenz)
- Schutzart: IP55 (Schutz gegen Staub und Strahlwasser)
- Wärmeklasse: F (Hohe Temperaturbeständigkeit des Motors)
- Betriebsart: S1 (Für Dauerbetrieb geeignet)
- Drehzahlsteuerbar: Ja (Via Frequenzumrichter)
- Reversierbarkeit: Nein (Einweg-Luftstrom)
- Polumschaltbar: Nein (Feste Polzahl)
- Fördermitteltemperatur: -10 °C bis 50 °C (Breiter Einsatztemperaturbereich)
- Schallleistungspegel LWA7: 82 dB(A) (Betriebsgeräuschpegel)
- PTC DIN 44082: M 100 (Thermistor-Spezifikation)
- Gesamteffizienz e: 36,2 % (Energieeffizienz des Systems)
- Messkategorie: C (Kategorisierung nach Effizienzrichtlinie)
- Effizienzprofil: Statisch
- Effizienzgrad N: 42
- VSD erforderlich: Nein (Kein externer variabler Drehzahlantrieb zwingend)
MATERIAL UND BAUWEISE
- Gehäusematerial: Stahlblech mit Epoxidbeschichtung
- Laufradtyp: Axial
- Flügelradmaterial: Glasfaserverstärktes, antistatisches Polyamid
- Farbe: Grau
- Einbauort: Rohr
- Einbaulage: In jeder Lage möglich (Horizontal)
- Elektrischer Anschluss: Außenliegender Klemmkasten am Gehäuse
ABMESSUNGEN
- Nennweite: 800 mm (Rohrdurchmesser)
- Breite: 910 mm
- Höhe: 590 mm
- Tiefe: 910 mm
- Gewicht (Netto): 72 kg
- Gewicht mit Verpackung: 90 kg
- Breite mit Verpackung: 1140 mm
- Höhe mit Verpackung: 740 mm
- Tiefe mit Verpackung: 1140 mm
EINSATZBEREICHE UND ANWENDUNGSSZENARIEN
Der Maico Axial-Rohrventilator DAR 80/6 1,1-1 ist für eine Vielzahl von Anwendungen in der Gewerbe- und Industrielüftung konzipiert. Er eignet sich zur effizienten Belüftung von großen Lagerhallen, Produktionsstätten, Werkstätten, Sporthallen oder Großküchen, wo ein hoher Luftaustausch erforderlich ist.
HERSTELLER UND QUALITAET
Maico ist ein etablierter Hersteller im Bereich Lüftungstechnik. Der Axial-Rohrventilator DAR 80/6 1,1-1 wird unter Qualitätsstandards gefertigt und ist dank robuster Materialien wie epoxidbeschichtetem Stahlblech und glasfaserverstärktem, antistatischem Polyamid für einen langlebigen und sicheren Dauerbetrieb ausgelegt.
