Beschreibung

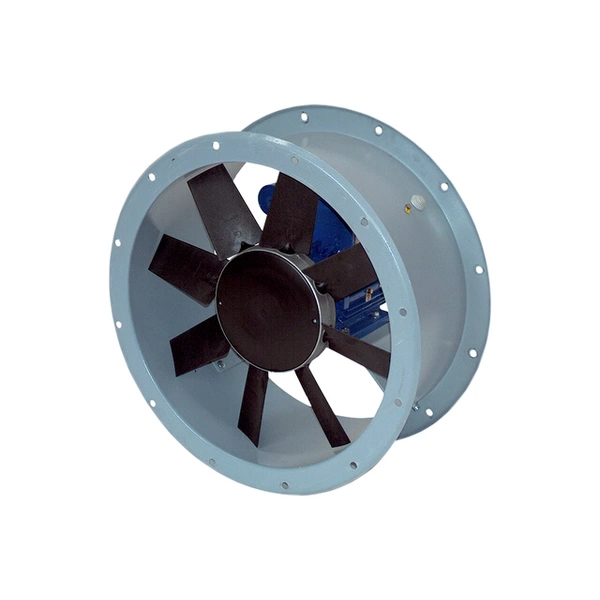

AXIAL-ROHRVENTILATOR DAR 71/4-1 EX - LEISTUNG UND SICHERHEIT FÜR EX-ZONEN
Der Axial-Rohrventilator DAR 71/4-1 Ex (Artikelnummer: 0073.0350) wurde speziell für anspruchsvolle Anwendungen in explosionsgefährdeten Umgebungen entwickelt. Mit einer Förderleistung von 19568 m³/h und umfassenden ATEX-Zulassungen bietet er eine zuverlässige und sichere Lösung zur Belüftung. Seine robuste Bauweise und die Eignung für Gase und Dämpfe der Ex-Gruppe IIA, IIB sowie Wasserstoff machen ihn zu einer wichtigen Komponente für industrielle Anwendungen, die hohe Sicherheitsstandards erfordern.
PRODUKTVORTEILE UND HAUPTMERKMALE
- ATEX-zertifiziert: Garantiert höchste Sicherheit und Konformität in explosionsgefährdeten Umgebungen (Zone 1 und 2) gemäß RL 2014/34/EU.
- Breites Einsatzspektrum: Qualifiziert für alle Gase und Dämpfe der Ex-Gruppe IIA, IIB und zusätzlich für Wasserstoff, was vielfältige Anwendungen ermöglicht.
- Hohe Förderleistung: 19568 m³/h Fördervolumen bei 1440 1/min für effektive und schnelle Luftzirkulation in großen Räumen.
- Robuste Bauweise: Gehäuse aus widerstandsfähigem Stahlblech mit Epoxidbeschichtung und Axiallaufräder aus glasfaserverstärktem, antistatischem Polyamid gewährleisten Langlebigkeit und Zuverlässigkeit.
- Flexible Installation: Konzipiert zur einfachen und direkten Montage in einem Rohrsystem, mit der Möglichkeit des Einbaus in jeder Lage (senkrecht/waagerecht).
- Intelligente Motorüberwachung: Die integrierten Kaltleiter (PTC DIN 44082: M 100) überwachen die Motortemperatur und bieten zusätzlichen Schutz vor Überhitzung.
- Energieeffizient: Ausgestattet mit einem energieeffizienten IE3-Motor für optimierten Stromverbrauch im Dauerbetrieb (S1).
UMFASSENDER EXPLOSIONSSCHUTZ NACH ATEX
Der Axial-Rohrventilator DAR 71/4-1 Ex erfüllt die strengen Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU. Er ist gemäß der ATEX-Richtlinie für Ex II 2 G, Zone 1 und 2 zugelassen. Die Zündschutzarten "d" (druckfeste Kapselung) und "c" (konstruktive Sicherheit) sowie die EX-Bezeichnung nach Norm: Ex db IIB+H2 T4 Gb X / Ex h IIB+H2 T4 Gb X garantieren hohe Sicherheit beim Umgang mit brennbaren Gasen und Dämpfen, einschließlich Wasserstoff. Die qualifizierte Eignung für Ex-Gruppe IIA und IIB sowie Wasserstoff erweitert die Anwendungsmöglichkeiten erheblich und bietet Sicherheit für unterschiedlichste gasförmige Medien.
LEISTUNGSSTARKE LUFTFÖRDERUNG UND EFFIZIENZ
Mit einem Fördervolumen von 19568 m³/h und einer Nennleistung von 2200 W ist der DAR 71/4-1 Ex ein leistungsstarker Ventilator für hohe Anforderungen. Der asynchrone Drehstrommotor mit Schutzart IP 55 und Wärmeklasse F ist für den Dauerbetrieb (S1) ausgelegt. Dank des IE3-Motors bietet der Ventilator zudem eine hohe Energieeffizienz. Eine Drehzahlsteuerung ist mittels Frequenzumrichter im Bereich von 20 Hz bis 50 Hz möglich, was eine flexible Anpassung an unterschiedliche Belüftungsbedürfnisse erlaubt. Die Kaltleiterüberwachung des Motors, die an ein externes Auslösesystem angeschlossen werden muss, stellt sicher, dass der Ventilator bei zu hohen Temperaturen sicher vom Netz getrennt wird, was die Lebensdauer erhöht und die Betriebssicherheit maximiert.
ROBUSTE KONSTRUKTION UND EINFACHE INSTALLATION
Das Gehäuse des Ventilators besteht aus robustem Stahlblech mit einer langlebigen Epoxidbeschichtung, die für Korrosionsbeständigkeit und eine lange Lebensdauer sorgt. Die Axiallaufräder sind aus glasfaserverstärktem, antistatischem Polyamid gefertigt, um Funkenbildung in explosionsgefährdeten Bereichen zu vermeiden. Die Konstruktion ermöglicht eine einfache und direkte Montage in Rohrsystemen und ist in jeder Einbaulage – senkrecht oder waagerecht – flexibel installierbar. Die elektrische Verbindung erfolgt im Klemmenkasten am Motor, inklusive einer Kabelverschraubung in Ex d-Ausführung.
TECHNISCHE DATEN
LEISTUNGSDATEN:
- Fördervolumen: 19568 m³/h
- Drehzahl: 1440 1/min
- Nennleistung: 2200 W
- Nennstrom (INenn): 5,5 A
- Maximalstrom (IMax): 4,8 A
- Schutzart: IP 55 (Schutz gegen Staub und Strahlwasser)
- Wärmeklasse: F (Für hohe Betriebstemperaturen geeignet)
- Temperaturklasse: T4 (Maximale Oberflächentemperatur 135 °C)
- Betriebsart: S1 (Dauerbetrieb)
ELEKTRISCHE DATEN:
- Bemessungsspannung: 400 V
- Netzfrequenz: 50 Hz
- Drehzahlsteuerbar: Ja (Mit Frequenzumrichter im Bereich von 20-50 Hz)
- Polumschaltbar: Nein
BAUWEISE UND MATERIAL:
- Medium: Gas (Geeignet für Gase und Dämpfe)
- Laufradtyp: Axial
- Material Gehäuse: Stahlblech, epoxidbeschichtet (Robust und korrosionsbeständig)
- Material Laufrad: Glasfaserverstärktes, antistatisches Polyamid (Verhindert Funkenbildung)
- Farbe: Grau
ABMESSUNGEN UND GEWICHT:
- Nennweite: 710 mm (Direkte Montage in Rohrsysteme)
- Breite: 810 mm
- Höhe: 520 mm
- Tiefe: 810 mm
- Gewicht: 52 kg
EXPLOSIONSSCHUTZDATEN:
- EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G (Für Zone 1 und 2)
- EX-Bezeichnung nach Norm: Ex db IIB+H2 T4 Gb X / Ex h IIB+H2 T4 Gb X (Zündschutzarten "d" und "c", auch für Wasserstoff)
- Ta-Umgebungstemperatur: -20 °C bis +40 °C (Zulässiger Betriebstemperaturbereich)
- PTC DIN 44082: M 100 (Kaltleiter zur Motorüberwachung)
- Einbauort: Rohranschluss
- Einbaulage: Senkrecht / Waagerecht (Flexible Montagemöglichkeiten)
EINSATZBEREICHE UND ANWENDUNGSSZENARIEN
Der Axial-Rohrventilator DAR 71/4-1 Ex ist die ideale Lösung für alle Bereiche, in denen gasförmige Medien unter Einhaltung strengster Explosionsschutzvorschriften bewegt werden müssen. Typische Einsatzgebiete umfassen:
- Chemische Industrie und Pharmazeutika: Für die sichere Absaugung und Belüftung in Produktionsbereichen mit brennbaren Gasen und Dämpfen.
- Petrochemische Anlagen und Raffinerien: Zum Transport von explosiven Gasgemischen und zur Sicherstellung einer kontrollierten Atmosphäre.
- Lagerbereiche und Technikräume: Wo entzündliche Gase oder Dämpfe entstehen oder gelagert werden und eine kontinuierliche, sichere Belüftung unerlässlich ist.
HERSTELLER UND QUALITÄT
Der DAR 71/4-1 Ex stammt vom renommierten Hersteller MAICO, einem Spezialisten für hochwertige Lüftungstechnik. MAICO Ex-Ventilatoren erfüllen die anspruchsvollen Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen. Dies garantiert nicht nur die Konformität mit internationalen Standards, sondern auch eine hohe Produktqualität und Langlebigkeit.
