Beschreibung

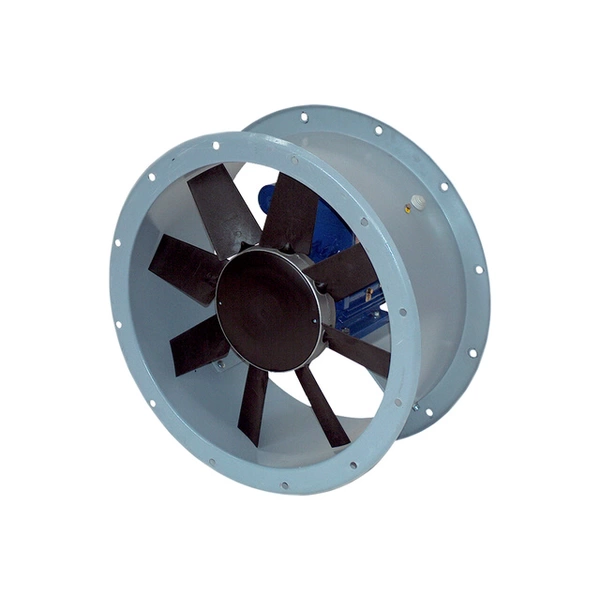

AXIAL-ROHRVENTILATOR DAR 90/8-1 EX
EXPLOSIONSGESCHÜTZT FÜR INDUSTRIEANWENDUNGEN
Der Maico Axial-Rohrventilator DAR 90/8-1 Ex ist speziell für den Einsatz in explosionsgefährdeten Bereichen konzipiert. Mit einem Fördervolumen von 23923 m³/h und einer Nennleistung von 1,5 kW ermöglicht dieses Modell eine leistungsstarke Belüftung gasförmiger Medien. Es erfüllt hohe Sicherheitsstandards gemäß ATEX-Richtlinie und ist für die Zonen 1 und 2 geeignet.
HAUPTMERKMALE UND VORTEILE
- Hoher Explosionsschutz: Zugelassen nach ATEX für Gase und Dämpfe der Ex-Gruppe IIA, IIB und Wasserstoff, geeignet für Zone 1 und 2.
- Leistungsstarke Luftförderung: Fördert 23923 m³/h, geeignet für große Volumenströme und anspruchsvolle Belüftungsaufgaben.
- Flexible Installation: Ermöglicht den Einbau in jeder Lage und die einfache Montage direkt in Rohrsystemen.
- Drehzahlregelung: Über einen Frequenzumrichter steuerbar für die Anpassung an unterschiedliche Anforderungen.
- Robuste Konstruktion: Gehäuse aus epoxidbeschichtetem Stahlblech und antistatische Laufräder tragen zu Langlebigkeit und Zuverlässigkeit bei.
- Integrierte Sicherheit: Kaltleiter überwachen die Motortemperatur und trennen bei Überhitzung vom Netz.
EXPLOSIONSSCHUTZ NACH ATEX
Der Ventilator erfüllt die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für explosionsgefährdete Bereiche. Dies trägt zur Sicherheit in kritischen Umgebungen bei, indem Zündquellen vermieden werden.
LEISTUNGSSTARKER DREHSTROMMOTOR
Ausgestattet mit einem asynchronen Drehstrommotor und Schutzart IP55, bietet der Ventilator eine zuverlässige Dauerleistung (Betriebsart S1). Dies gewährleistet eine effiziente und unterbrechungsfreie Belüftung auch unter anspruchsvollen Bedingungen.
FLEXIBLE DREHZAHLSTEUERUNG
Die Drehzahl ist zwischen 20 Hz und 50 Hz über einen Frequenzumrichter steuerbar. Dies ermöglicht eine präzise Anpassung des Fördervolumens an den jeweiligen Bedarf. Dies kann den Energieverbrauch optimieren und Betriebsgeräusche reduzieren.
TEMPERATURÜBERWACHUNG
Kaltleiter im Motor überwachen kontinuierlich die Temperatur. Bei Überschreitung kritischer Werte wird der Ventilator automatisch vom Netz getrennt. Dies schützt den Motor vor Schäden und erhöht die Betriebssicherheit.
TECHNISCHE SPEZIFIKATIONEN
* Allgemeine Leistungsdaten:
- Nennspannung: 400 V
- Netzfrequenz: 50 Hz
- Nennleistung: 1500 W (1,5 kW)
- Fördervolumen: 23923 m³/h
- Drehzahl: 720 1/min
- Nennstrom (IMax): 4,3 A
- Schutzart: IP55 (Hoher Schutz gegen Staub und Strahlwasser)
- Wärmeklasse: F
- Umgebungstemperatur: -20 °C bis +40 °C (Weiter Betriebstemperaturbereich)
- Betriebsart: S1 (Dauerbetrieb)
- Temperaturklasse: T4
- Drehzahlsteuerbar: Ja (Mit Frequenzumrichter von 20 Hz bis 50 Hz)
- Polumschaltbar: Nein
- PTC DIN 44082: M 100 (Integrierte Motortemperaturüberwachung)
* Abmessungen und Materialien:
- Nennweite: 900 mm (Für Rohranschluss)
- Breite: 1030 mm
- Höhe: 680 mm
- Tiefe: 1030 mm
- Gewicht: 120 kg
- Material Gehäuse: Stahlblech, epoxidbeschichtet (Robust und langlebig)
- Material Laufrad: Glasfaserverstärktes, antistatisches Polyamid
- Farbe: Grau
- Einbauort: Rohranschluss (Direkte Montage im Rohrsystem)
- Einbaulage: Senkrecht / Waagerecht (Flexible Installationsmöglichkeiten)
- Förderrichtung: Kenngezeichnet (Standard Abluftbetrieb, über Motor saugend)
* Verpackungsdaten:
- Gewicht mit Verpackung: 195 kg
- Breite mit Verpackung: 1040 mm
- Höhe mit Verpackung: 830 mm
- Tiefe mit Verpackung: 1040 mm
* Spezifische Explosionsschutzdaten:
- Für Ex-Zone Gas: 1, 2 (Hohe Sicherheit in Gas-Ex-Zonen)
- Für Ex-Zone Staub: Ohne
- Gerätegruppe nach RL 2014/34/EU: II
- Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 2G
- EX-Bezeichnung nach ATEX: Ex II 2 G
- EX-Bezeichnung nach Norm: Ex db IIB+H2 T4 Gb X / Ex h IIB+H2 T4 Gb X (Qualifiziert für Gase/Dämpfe IIA, IIB und Wasserstoff)
- Zündschutzarten: d - druckfeste Kapselung, c - konstruktive Sicherheit
EINSATZBEREICHE UND ANWENDUNGSSZENARIEN
Dieser Axial-Rohrventilator ist eine Lösung für Belüftungsaufgaben in industriellen Umgebungen. Er findet Anwendung in chemischen Anlagen, Lackieranlagen oder Laboratorien, wo explosive Gase oder Dämpfe auftreten können. Auch im Maschinenbau oder in der Abgasabsaugung in explosionsgefährdeten Bereichen trägt er zur Sicherheit und Effizienz bei.
HERSTELLER UND QUALITÄT
Der Axial-Rohrventilator DAR 90/8-1 Ex stammt vom Hersteller Maico, der für seine Lüftungssysteme bekannt ist. Dieses Produkt erfüllt alle Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU und steht für Qualitätsstandards und Langlebigkeit.
