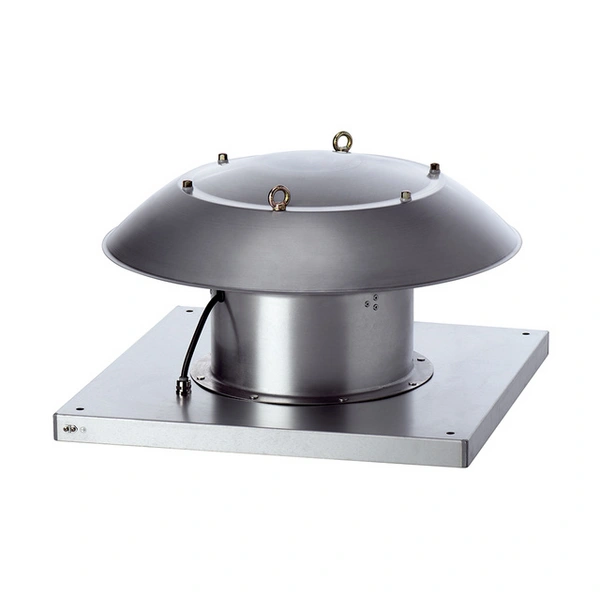

MAICO AXIAL-DACHVENTILATOR DZD 60/6 B EX T
Der Maico Axial-Dachventilator DZD 60/6 B Ex t ist ein leistungsfähiger und explosionsgeschützter Ventilator, der für den Einsatz in staubgefährdeten Bereichen der Zonen 21 und 22 entwickelt wurde. Mit einem Fördervolumen von 6.510 m³/h und einer robusten Bauweise aus verzinktem Stahlblech bietet er eine sichere und zuverlässige Lösung für anspruchsvolle Industrieumgebungen. Dieser ATEX-konforme Ventilator unterstützt eine optimale Belüftung auch unter herausfordernden Bedingungen.
PRODUKTMERKMALE UND VORTEILE
- Explosionssicherheit: Zertifiziert nach ATEX und IECEx für den Einsatz in Staub-Ex-Zonen 21 und 22. Der Schutz erfolgt durch die Zündschutzarten t (Schutz durch Gehäuse) und c (konstruktive Sicherheit).
- Robuste Konstruktion: Gehäuse, Anströmdüse und Regenschutzhaube bestehen aus verzinktem Stahlblech. Dies gewährleistet Langlebigkeit und Korrosionsbeständigkeit.
- Vielseitige Anwendung: Der Ventilator ist umschaltbar für Be- oder Entlüftungsbetrieb. Er ist für Medientemperaturen von -20 °C bis +60 °C geeignet (Temperaturklasse T200°C).
- Wartungsarm: Der integrierte Drehstrommotor ist für den Dauerbetrieb (Betriebsart S1) ausgelegt und wartungsfrei. Er verfügt über Kugellager.
- Temperaturüberwachung: Integrierte Kaltleiter überwachen die Motortemperatur. Eine sichere Abschaltung bei Überhitzung wird gewährleistet. Es wird der Anschluss an MAICO Kaltleiterauslösesysteme wie MVS 6 oder TMS empfohlen.
- Einfache Installation: Stabile Transportösen erleichtern den Krantransport. Ein separater, Ex-geschützter Klemmenkasten mit Kabelverschraubung vereinfacht den elektrischen Anschluss.
EXPLOSIONSGESCHÜTZTES DESIGN FÜR STAUFFAHRENGEBIETE
Der DZD 60/6 B Ex t ist nach ATEX (Ex II 2 D) und IECEx für Staub-Explosionsschutz der Kategorie 2D (Zonen 21 und 22) zertifiziert. Dies ermöglicht einen sicheren Betrieb in Umgebungen mit brennbarem Staub, ohne dass der Ventilator eine Zündquelle darstellt. Die Kennzeichnung schützt somit Personal und Anlagen.
Die spezifische EX-Bezeichnung lautet Ex tb IIIB T200°C Db IP64 X / Ex h IIIB T200°C Db X. Diese qualifiziert den Ventilator für alle Stäube der Ex-Gruppe IIIA und IIIB.
EFFIZIENTES UND REVERSIERBARES SYSTEM
Das Axiallaufrad aus leitfähigem Kunststoff und der Drehstrommotor sind aufeinander abgestimmt und nach Wuchtgüte G 6,3 gemäß ISO 14694 gewuchtet.
Der Motor ist reversierbar, was den Einsatz sowohl für die Be- als auch Entlüftung ermöglicht. Im Reversierbetrieb reduziert sich der Volumenstrom um etwa 35%. Die Drehzahl ist zudem mit einem Transformator (z.B. MAICO TR...) regelbar, was eine Anpassung an die jeweiligen Anforderungen und eine Optimierung des Energieverbrauchs erlaubt.
ZUVERLÄSSIGE TEMPERATURÜBERWACHUNG UND ANSCHLUSS
Für einen sicheren Dauerbetrieb ist der Ventilatormotor mit Kaltleitern ausgestattet. Diese müssen an ein externes Auslösesystem (z.B. MAICO MVS 6 oder TMS) angeschlossen werden, welches den Ventilator bei Übertemperatur vom Netz trennt.
Der elektrische Anschluss erfolgt über eine ca. 1,7 m lange Leitung und einen separaten, Ex-geschützten Klemmenkasten mit Kabelverschraubung. Dies vereinfacht die Installation und bietet zusätzliche Sicherheit.
TECHNISCHE SPEZIFIKATIONEN
MODELL UND LEISTUNG
- Modell: DZD 60/6 B Ex t
- Ausführung: Axial-Dachventilator für Staub-Ex-Zonen
- Fördervolumen (unbelastet): 6510 m³/h
- Drehzahl: 950 1/min
- Luftrichtung: Be- und Entlüftung, umschaltbar
- Drehzahlsteuerbar: Ja
- Reversierbarkeit: Ja
- Betriebsart: S1 (Dauerbetrieb)
ELEKTRISCHE DATEN
- Spannungsart: Drehstrom
- Bemessungsspannung: 400 V
- Netzfrequenz: 50 Hz
- Nennleistung: 365 W
- cosphi: 0,71
- Nennstrom (INenn): 0,74 A
- Maximalstrom (Imax bei UNenn): 1,08 A
- Schutzart: IP 64 (Schutz gegen Staub und Spritzwasser)
- Wärmeklasse: F (Isolierstoffe Th. Cl.: 155 (F))
- IA/IN: 4
- Zeit tA: 290 sek
- PTC DIN 44082: M 130
UMWELT- UND EX-DATEN
- Umgebungstemperatur (Ta): -20 °C bis +60 °C
- EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 D (Für Geräte der Kategorie 2 in staubgefährdeten Bereichen)
- EX-Bezeichnung nach Norm: Ex tb IIIB T200°C Db IP64 X / Ex h IIIB T200°C Db X (Schutz durch Gehäuse und konstruktive Sicherheit, für Stäube der Ex-Gruppe IIIB, Oberflächentemperatur max. 200°C)
- Für Ex-Zone Staub: 21, 22 (Einsatz in explosionsgefährdeten Staubatmosphären)
- Temperaturklasse: T200°C (Maximale Oberflächentemperatur 200°C)
- EG-Baumusterprüfbescheinigung: TÜV-A 19 ATEX0104 X, IECEx EPS 19.0020X (Offizielle Zertifizierungen für Explosionsschutz)
ABMESSUNGEN UND GEWICHT
- Material Gehäuse: Stahlblech, verzinkt
- Farbe: verzinkt
- Nennweite: 600 mm (Kanalanschlussdurchmesser)
- Breite: 1100 mm
- Höhe: 460 mm
- Tiefe: 1100 mm
- Gewicht (Netto): 45,5 kg
- Gewicht mit Verpackung: 53 kg
- Breite mit Verpackung: 1100 mm
- Höhe mit Verpackung: 500 mm
- Tiefe mit Verpackung: 1100 mm
- Anschlussleitung: ca. 1,7 m
EINSATZBEREICHE UND ANWENDUNGSSZENARIEN
Der Maico Axial-Dachventilator DZD 60/6 B Ex t eignet sich für den Einsatz in industriellen Umgebungen, in denen brennbare Stäube vorhanden sein können. Typische Anwendungsbereiche umfassen Produktionsstätten in der Holz-, Lebensmittel- oder Pharmaindustrie, in denen die Einhaltung strenger Explosionsschutzrichtlinien erforderlich ist.
Der Ventilator sorgt für die Be- oder Entlüftung von Lagerhallen, Fertigungsbereichen oder Silos, um explosionsgefährliche Staubkonzentrationen sicher abzuführen und die Luftqualität aufrechtzuerhalten.
HERSTELLER UND QUALITÄT
MAICO ist ein bekannter Hersteller von Ventilatoren und Lüftungssystemen. Der DZD 60/6 B Ex t erfüllt die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen. Die Wuchtgüte der Motor-Laufradkombination von G 6,3 nach Kategorie BV-3 gemäß ISO 14694 betont den Qualitätsanspruch und die präzise Fertigung dieses Produkts.
Dieser Ventilator bietet eine Lösung für die Belüftung explosionsgefährdeter Bereiche.
